室内转角双跑楼梯间结构三维设计

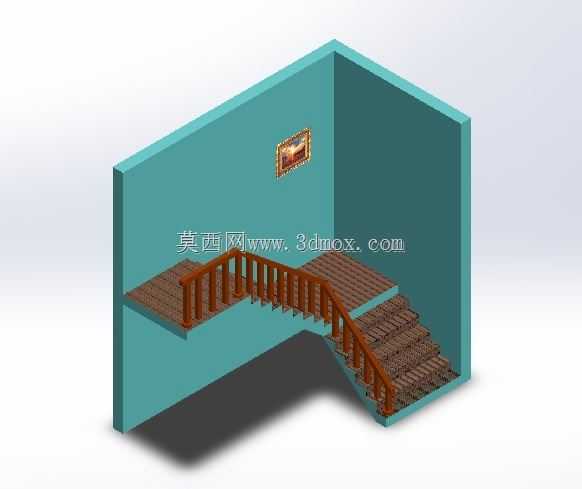

　　在民用住宅、小型商用建筑的竖向交通设计中，转角双跑楼梯是兼顾空间利用率与通行舒适度的常见选型，本次呈现的楼梯间三维结构，完整还原了封闭楼梯间内的梯段、扶手、平台与围护墙体的装配关系，可直接用于建筑方案可视化、结构干涉校验、装修前置模拟等场景。从实际使用维度看，这类楼梯间主要承担楼层间的人员日常通行、紧急疏散功能，设计时首先要匹配建筑层高确定踏步参数，常规民用场景下步高控制在150-180mm区间，踏面深度保持250-300mm，避免通行时出现踏空、抬脚费力的问题，模型中梯段转折处设置中间休息平台，平台净宽不小于梯段净宽，满足搬运大件家具、多人错身通行的尺寸要求。设计思路上优先遵循封闭楼梯间的防火规范边界，围护墙体采用实体墙结构，

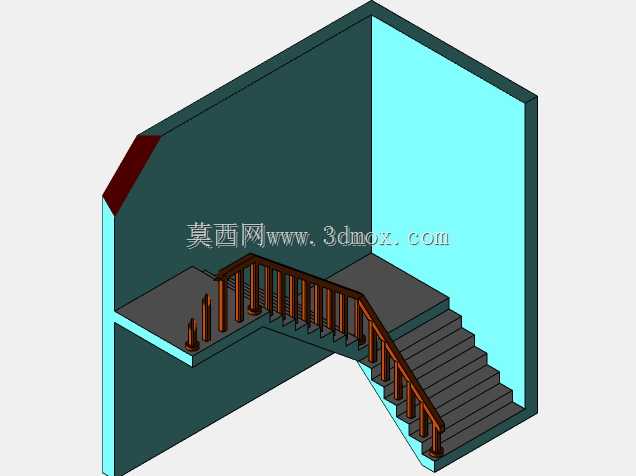

　　梯段与墙体间预留20mm左右的安装间隙，避免后期装修时梯段与墙面出现硬干涉；扶手部分采用连续式木质扶手搭配竖向栏杆，栏杆间距控制在110mm以内，防止儿童攀爬坠落，扶手高度在梯段处保持900mm，休息平台处提升至1050mm，符合人体工程学的扶握高度要求。从安装边界来看，整个楼梯间的平面轮廓适配常规小户型住宅的边角空间，梯段起始端与楼层地面齐平，末端与上层楼板的搭接位置预留100mm的锚固段，保证梯段安装后的结构稳定性；模型中墙体采用剖切展示方式，清晰呈现梯段嵌入墙体的支撑结构，中间休息平台的悬挑端设置隐蔽式支撑梁，不会占用下部通行空间。在结构细节处理上，踏步板采用整体式防滑设计，踏面前端设置2mm的防滑倒角，避免人员通行时滑倒；

　　扶手与梯段的连接采用预埋螺栓固定，每个栏杆立柱底部都对应梯段内的预埋点位，安装时无需现场打孔破坏梯段结构；楼梯间顶部预留照明灯具安装位，墙面预留开关、消防指示牌的安装凹槽，所有预留点位都在三维模型中做了位置标注，方便后续水电、消防专业的协同设计。这类三维结构模型在实际项目中，可用于施工前的技术交底，让施工人员直观理解梯段的安装顺序、各构件的连接关系，也可用于装修阶段的效果预览，提前确认扶手材质、踏步饰面与整体空间的搭配效果，避免施工后出现尺寸不符、样式不协调的问题。不同于纯外观展示的建筑模型，这个楼梯间结构完整还原了各构件的装配逻辑，每一处连接节点都符合实际施工工艺要求，没有出现脱离工程实际的理想化设计，比如梯段底部的梁高、墙体的厚度都按照常规民用建筑的通用参数设置，可直接作为同类型楼梯设计的参考模板，设计人员只需根据实际项目的层高、开间尺寸调整对应参数，就能快速生成符合规范的楼梯结构方案，大幅减少重复建模的工作量。
