机床用整形切削刀夹结构设计

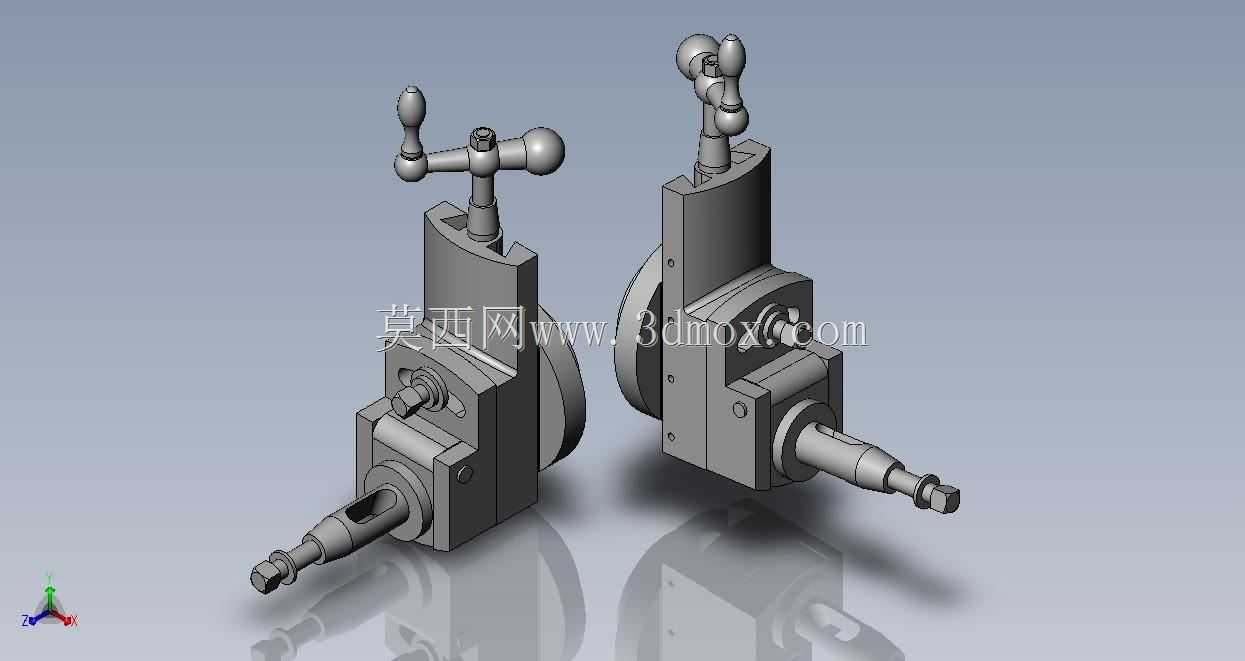

　　在普通车床、小型工具磨床的修配加工场景里，这类整形刀夹是替代常规四方刀架完成小尺寸型面加工的核心装夹部件，主要用于装夹小型成形车刀、整形砂轮修整刀头，完成轴类零件端头倒角、窄槽成型、小圆弧面修整这类常规刀架难以精准进给的加工工序。和普通车床四方刀架的螺栓压紧装夹逻辑不同，这款刀夹采用了偏心锁紧加手柄驱动的微调进给结构，刀头安装孔采用莫氏短锥配合，能够保证刀具装夹后的径向跳动控制在0.02mm以内，避免整形加工时出现让刀、振纹的问题。从结构布局来看，整个刀夹分为安装基座、进给滑体、锁紧机构、操作手柄四个核心部分，安装基座的法兰端面设置了三个定位销孔，能够直接适配普通车床中拖板的原有刀架安装螺孔，不需要额外加工过渡连接板，

　　安装时只需要拆除原有四方刀架，将基座贴合中拖板定位面后穿入紧固螺栓即可完成固定，安装边界的总厚度控制在120mm以内，不会超出中拖板的行程范围，也不会和尾座顶尖产生运动干涉。进给滑体采用燕尾槽结构和基座配合，配合面经过刮研处理，间隙可以通过侧面的调节镶条调整，操作端的球头手柄连接进给丝杠，转动手柄时可以带动滑体实现0-25mm范围的轴向进给，进给精度可以达到0.01mm每转，能够满足整形加工时的微量进刀需求。锁紧机构设置在滑体侧面，扳动侧面的小手柄就可以通过偏心块将滑体和基座锁死，避免加工过程中滑体受切削力移位，相比传统的螺栓锁紧方式，操作效率提升60%以上，不需要额外使用扳手就能完成锁紧动作。

　　刀头安装端的锥孔轴线和基座安装面的平行度控制在0.01mm/100mm以内，保证装夹刀具后，刀具的切削刃和工件回转轴线的等高误差不超过0.02mm，避免加工出的型面出现锥度偏差。在实际应用中，这类刀夹特别适合仪表车床加工小型精密零件时的整形工序，比如加工小型轴类零件的端头R弧、密封槽成型，也可以安装在工具磨床上用来修整成型砂轮的轮廓，相比专用的成型刀架，这款刀夹的结构更紧凑，占用的安装空间更小，不需要额外配备动力源，完全依靠手动操作就能完成进给和锁紧，适合小批量修配加工、工装维修车间这类没有专用数控设备的场景。设计过程中，整个结构的受力点经过了反复校核，切削力的传递路径从刀头直接传导到滑体，再通过燕尾槽配合面分散到基座上，

　　锁紧机构的偏心块锁紧力经过计算，能够承受最大1500N的径向切削力，满足高速钢刀具、硬质合金小刀具的切削负载要求，不会出现锁紧失效的问题。手柄的操作位置设置在刀夹的上方和侧方，操作人员站在机床操作位就可以直接完成进刀和锁紧动作，不需要探身到工件附近，操作安全性更高。整个刀夹的外露棱角都做了R2的倒角处理，避免操作时划伤手部，润滑注油孔设置在燕尾槽的端面，日常维护时只需要定期注入润滑油就能保证燕尾槽的滑动顺畅，不需要拆解整个结构。在安装适配性上，基座的法兰连接尺寸兼容C6132、C6140等普通卧式车床的中拖板安装孔位，也可以通过加装过渡板适配小型仪表车床、台式工具磨的工作台，适用场景覆盖了大部分常规金属切削加工的小型整形工序需求。
