螺杆式手动夹持工装结构设计

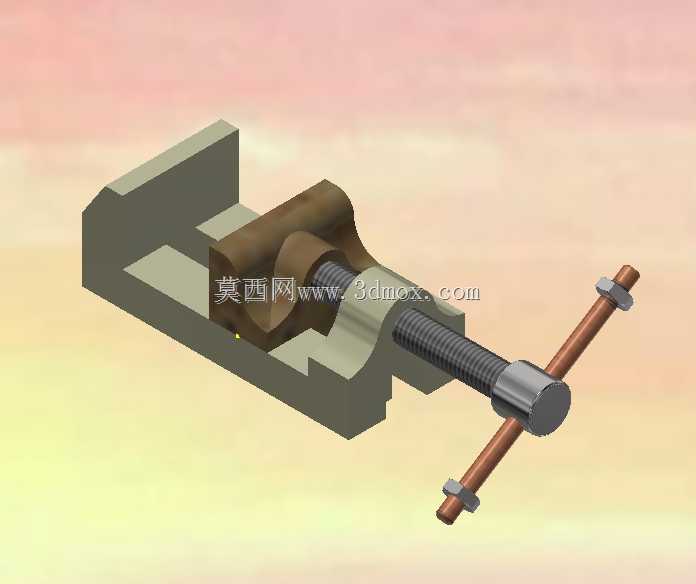

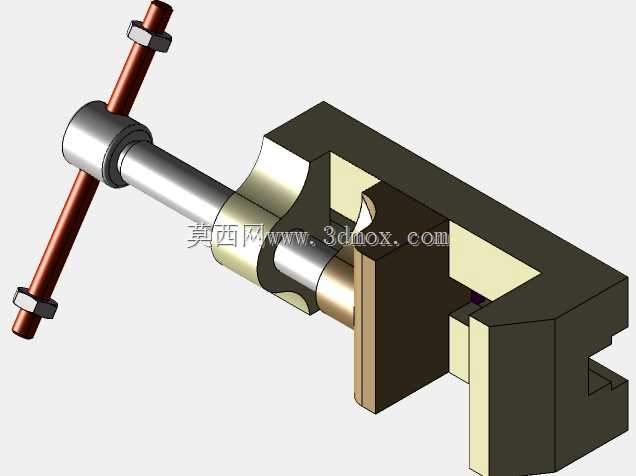

　　在机械加工、钳工装配、工件检测等作业场景中，可靠的工件夹持是保障作业精度与操作安全的核心前提，这类手动螺杆夹持结构是小型工位上应用频次极高的工装类型，无需外接动力源，完全依靠人力操作即可完成工件的夹紧与松脱，适配多类小型零件的加工作业、尺寸核验、部件组装等工序。从结构设计逻辑来看，该夹持装置采用固定钳身与活动钳口配合的经典布局，固定钳身作为整个工装的承载基座，底部预留平整安装面，可通过螺栓压紧或者压板固定在钳工台、机床工作台面上，安装边界需保证钳身四周预留至少150mm的操作空间，避免转动加力杆时与周边工装、物料发生干涉。活动钳口与螺杆采用螺纹传动配合，螺杆尾端设计有穿杆式加力结构，通过穿入金属杆延长力臂，

　　操作人员无需施加过大的手动力即可输出足够的夹持力，螺纹副采用梯形螺纹设计，具备良好的自锁性能，夹紧工件后不会因作业过程中的振动出现松脱，保障装夹稳定性。钳口的夹持面设计有适配圆弧面工件的V型定位结构，同时也可兼容方形、矩形等规则截面工件的装夹，夹持行程覆盖常规小型零件的尺寸范围，钳身整体采用铸铁材质的结构设计思路，保证基座刚性的同时控制整体重量，活动钳口与螺杆的连接部位设置有防转结构，保证螺杆转动时活动钳口仅沿钳身导轨做直线往复运动，不会随螺杆发生转动偏移。在实际应用中，这类夹持工装可直接用于小型轴类零件的划线作业、钻孔工序的工件固定、零部件过盈装配时的夹持定位，也可作为维修工位上小型部件拆解、组装的固定载体。

　　设计过程中需重点保证钳身导轨的直线度公差，控制活动钳口移动过程中的间隙，避免夹持工件时出现钳口上翘、夹持偏斜的问题，螺杆与固定钳身的连接部位设置有耐磨衬套，降低长期转动磨损带来的传动间隙，延长工装的整体使用寿命。加力杆的长度经过力学核算，既保证操作人员能够输出足够的夹紧力，也避免力臂过长导致夹紧力过载损坏螺杆螺纹或者夹伤工件表面，针对不同材质的工件，还可在钳口夹持面加装铜质或者尼龙材质的防护垫片，避免装夹过程中在工件表面留下压痕，满足精加工零件的装夹需求。整个结构的外形尺寸适配常规钳工工位的布置需求，无需占用过大的工作台面积，整体结构无复杂的液压、气动元件，维护成本极低，日常仅需定期在螺纹副、导轨滑动面涂抹润滑脂即可保证操作顺畅，即使在无气源、无电源的野外维修场景下也可正常使用，是机械加工、设备维修、装配工位上通用性极强的基础夹持工装。
