带爪形换挡机构的双速驱动齿轮箱

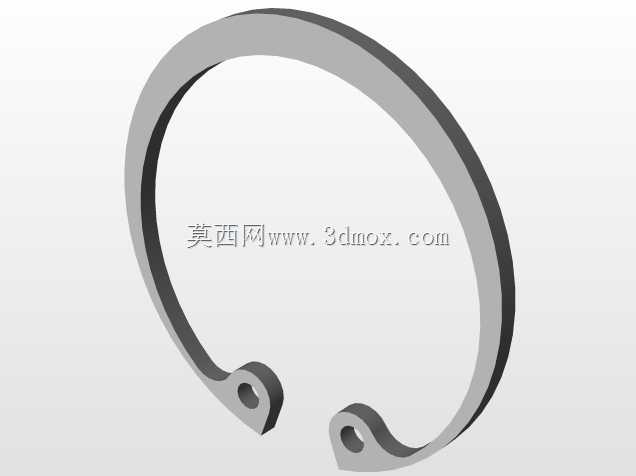

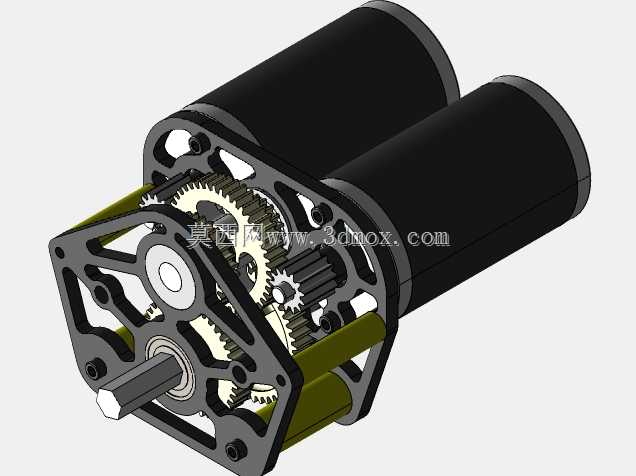

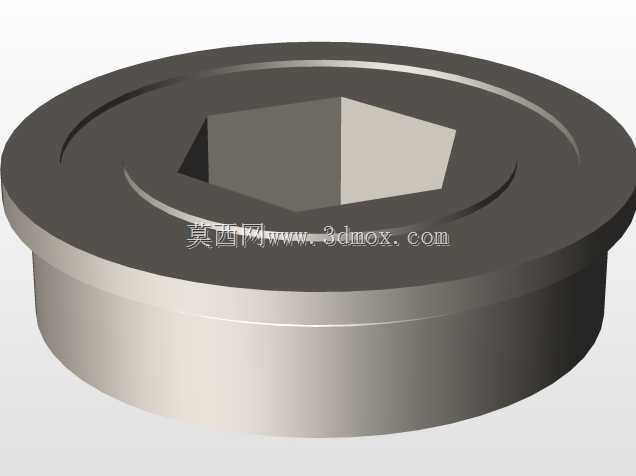

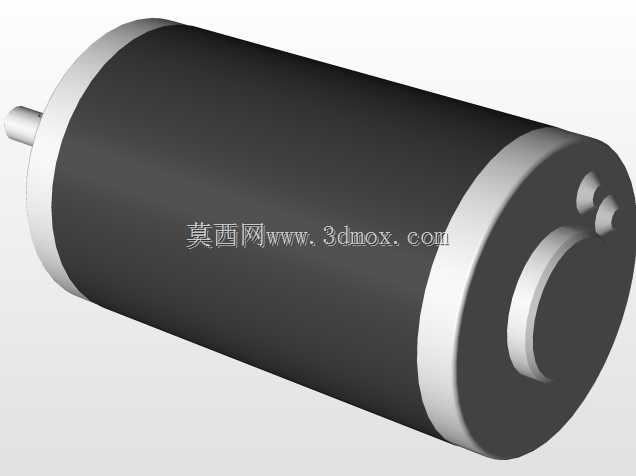

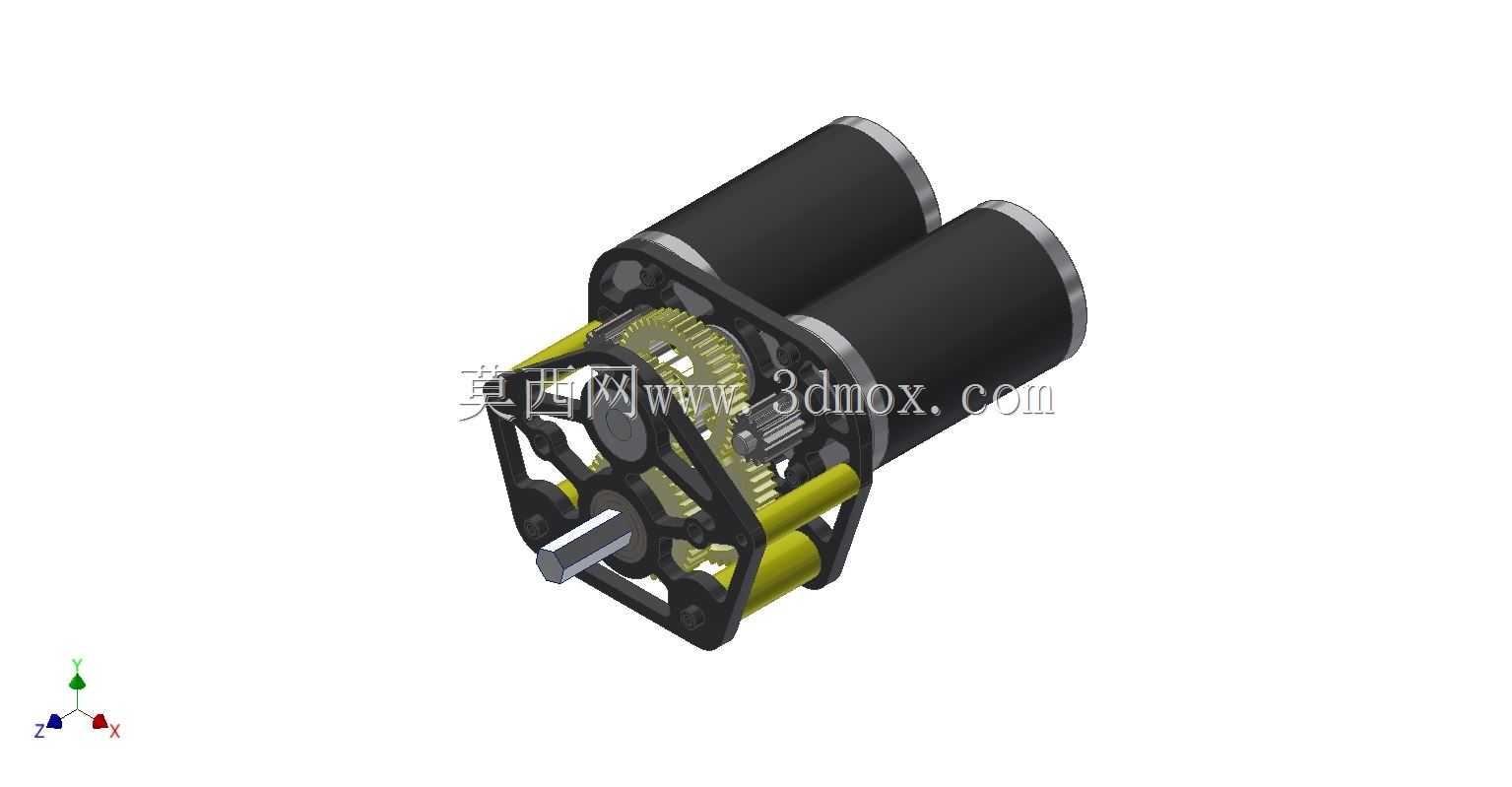

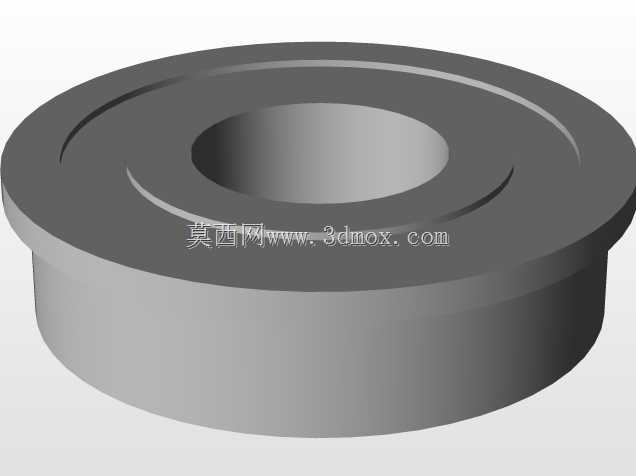

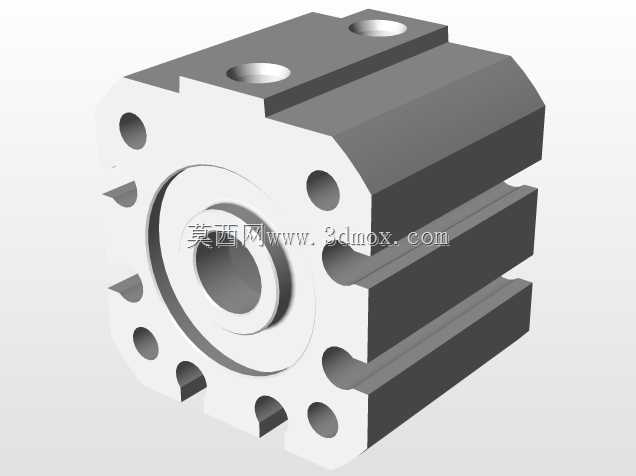

　　这款双速齿轮箱主要面向WCD类小型移动作业平台的驱动场景设计，这类平台常见于小型竞赛机器人、轻型物料转运小车、窄空间作业巡检设备的行走驱动单元，需要在有限的安装空间内兼顾低速大扭矩爬坡、越障能力，以及高速空载转场的行进效率，单速减速箱很难同时覆盖两种工况的扭矩与转速需求，因此集成换挡机构的紧凑型双速齿轮箱成为这类场景的优选方案。从结构设计逻辑来看，这款齿轮箱采用双电机并行输入的布局，能在不增加单电机轴向长度的前提下，叠加大扭矩输出能力，同时将爪形换挡器集成在齿轮组内部，没有额外外置换挡拨叉的突出结构，整体外轮廓保持规整的类方形框架结构，安装面预留的固定孔位可以直接适配常规的小型驱动轮安装接口，不需要额外设计转接支架，

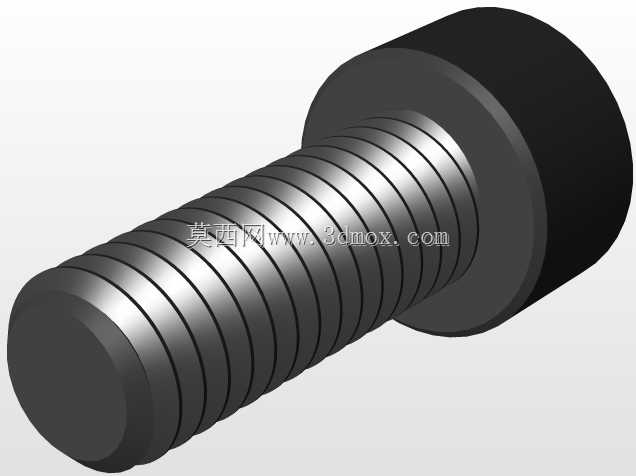

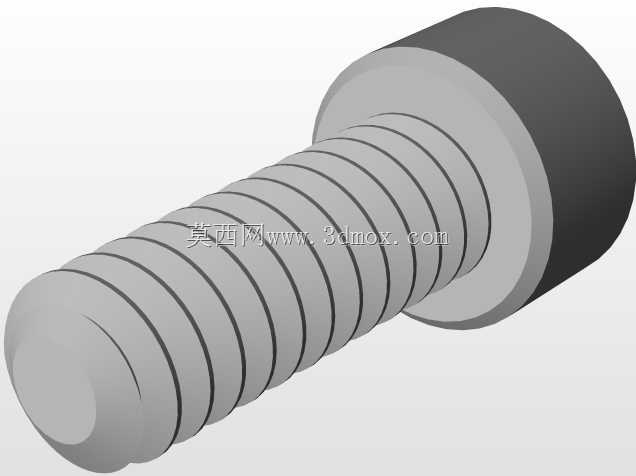

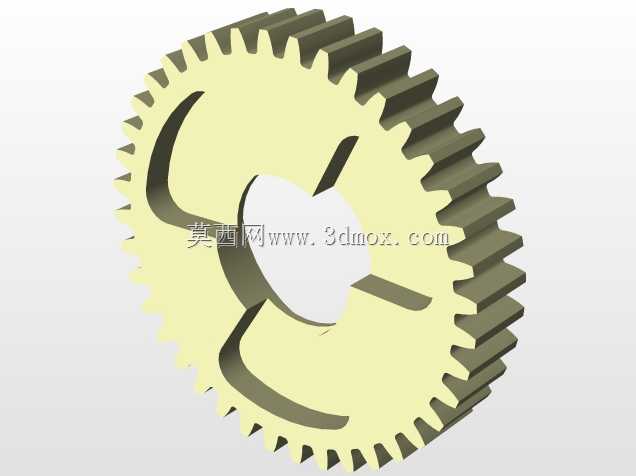

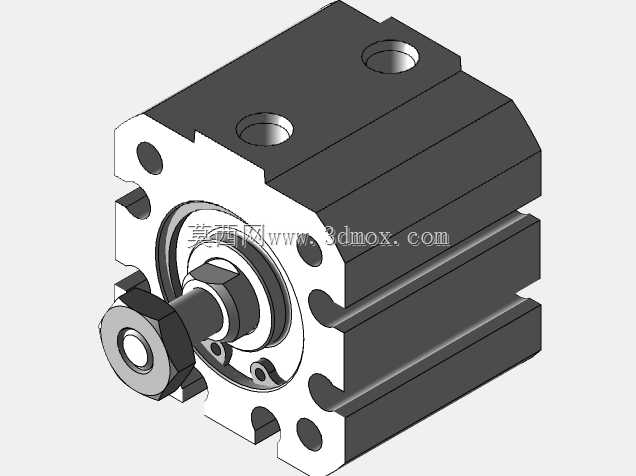

　　能有效降低整机的装配复杂度。爪形换挡器的设计没有采用摩擦式同步环结构，而是直接通过端面齿的啮合实现挡位切换，这种结构的优势在于传动过程中没有滑磨损耗，传动效率可以保持在95%以上，同时结构零件数量少，轴向尺寸更紧凑，适合安装空间局促的小型设备；换挡动作的驱动可以搭配小型舵机或者直线电磁铁实现，不需要大推力的换挡执行机构，因为爪形齿啮合时只需要克服拨叉的复位弹簧力，不需要持续施加轴向压紧力，挡位保持依靠齿形的自锁角度即可，能降低换挡执行机构的功耗与体积。齿轮组的排布采用了行星减速结合定轴传动的组合方式，低速挡时通过两级行星减速叠加定轴齿轮传动，能输出更大的驱动扭矩，满足设备起步、爬坡、越障时的负载需求；

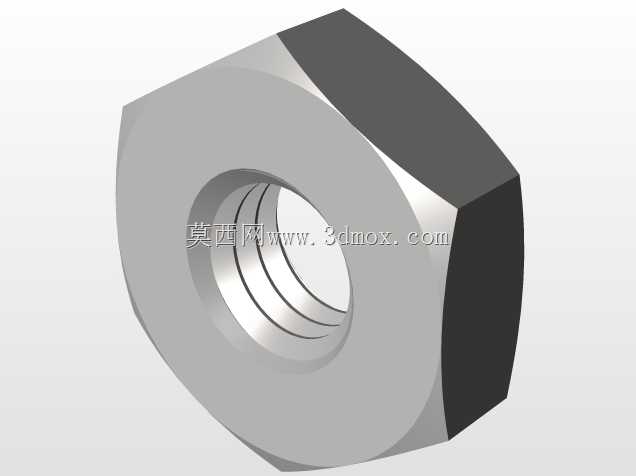

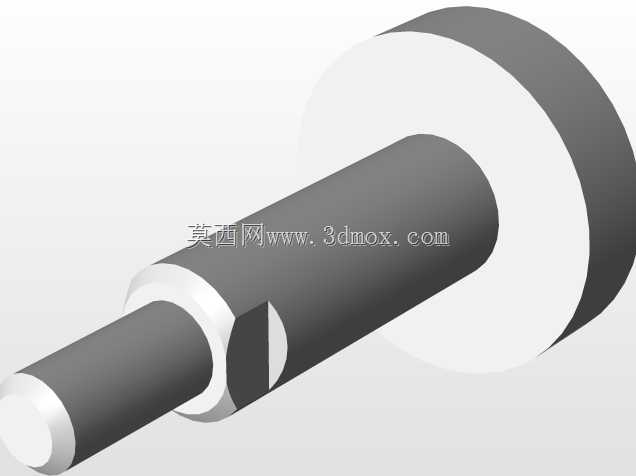

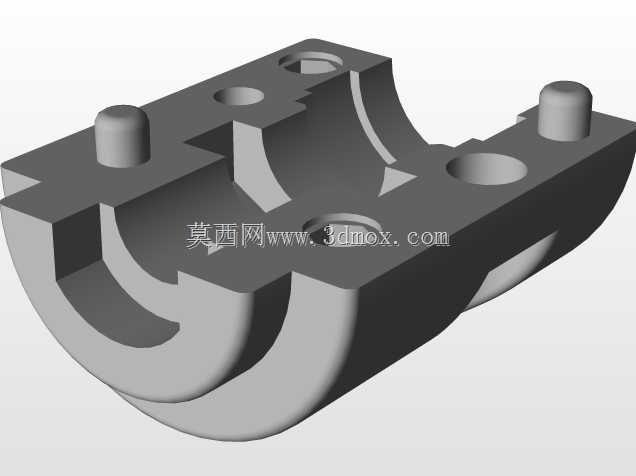

　　高速挡时通过换挡器直接锁死行星架，将输入动力直接传递到输出轴，减少减速比提升输出转速，满足设备在平整路面快速移动的需求，两种挡位的切换过程不需要停机操作，只要控制换挡执行机构的动作即可完成，适合需要动态切换行进速度的作业场景。从安装边界来看，这款齿轮箱的输出轴采用单端伸出的设计，轴径尺寸适配常规的小型驱动轮、同步带轮的安装孔径，轴端预留的平键槽可以保证扭矩传递的可靠性，不会出现轮轴打滑的问题；箱体采用镂空的框架式结构，在保证齿轮组支撑刚度的前提下，尽可能降低了整体重量，同时镂空结构可以让齿轮运转过程中产生的磨屑直接排出箱体，不会堆积在齿轮啮合区域加剧齿面磨损，日常维护只需要定期在齿面涂抹润滑脂即可，不需要复杂的密封油腔设计，

　　降低了维护成本。在实际选型适配时，需要注意换挡动作的触发逻辑，当设备处于大负载爬坡状态时不要强行切换到高速挡，避免爪形齿承受过大的冲击载荷出现断齿问题；同时安装时要保证输出轴与驱动轮的同轴度，避免额外的径向力作用在输出轴轴承上，缩短轴承的使用寿命。这款齿轮箱的整体结构没有采用复杂的异形零件，大部分齿轮、轴类零件都可以通过常规的机加工工艺制作，框架式箱体可以采用3D打印或者铝合金铣削加工，适合小批量定制的设备研发场景使用，不需要开模制作压铸箱体，能有效缩短设备的研发周期，降低前期的研发投入成本。
