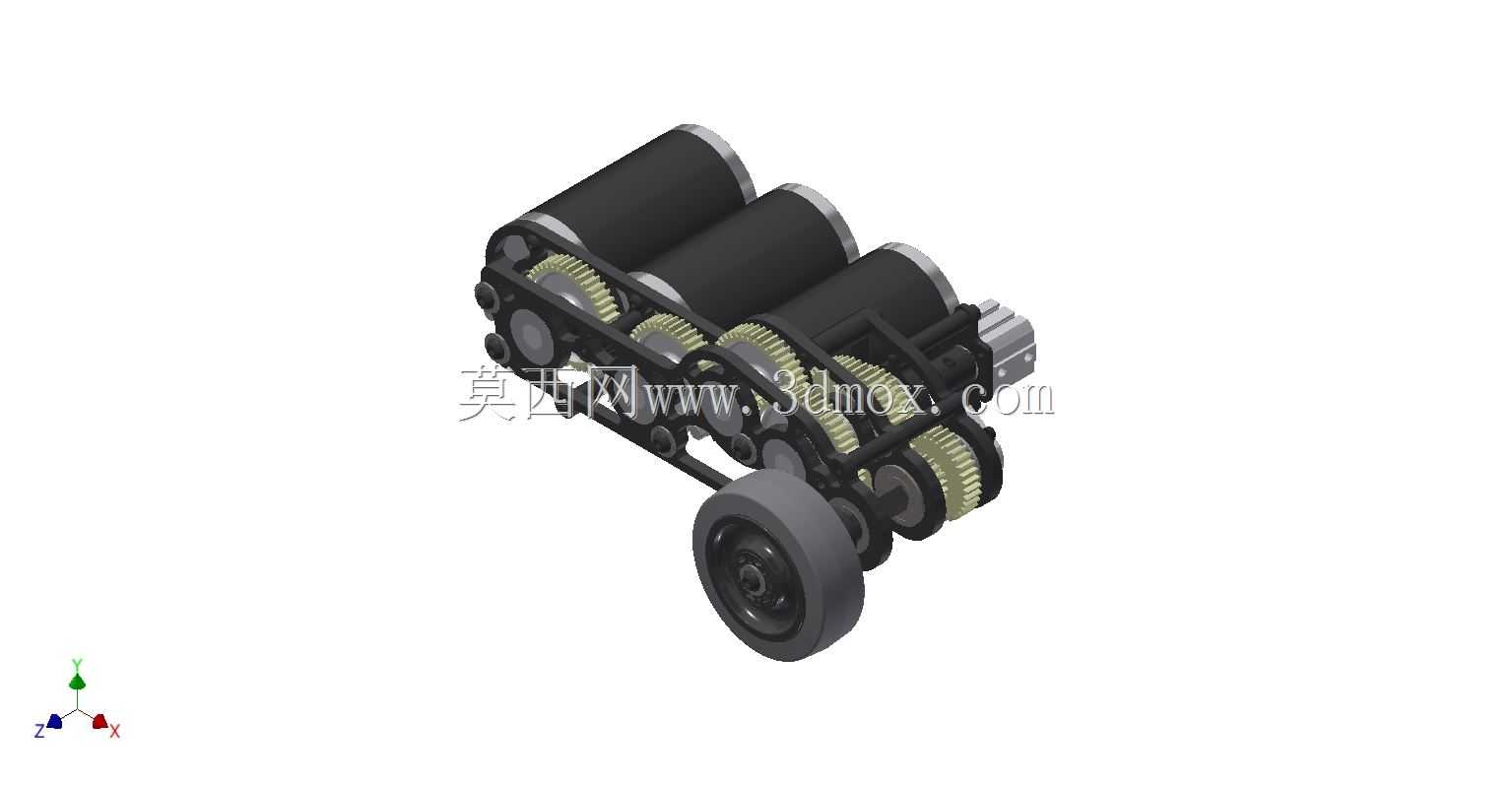

FRC竞赛用三CIM扁平两档齿轮传动箱

　　在青少年机器人竞赛的传动系统选型里，空间占用与动力输出的平衡一直是结构设计的核心痛点，这款适配FRC赛事的扁平式两档齿轮箱，正是针对竞赛机器人底盘紧凑布局需求开发的动力传递单元。从实际赛场应用场景来看，FRC赛事的机器人底盘往往需要在有限的框架尺寸内集成动力、行走、执行机构多套组件，常规同轴布局的齿轮箱会占用过多垂向空间，挤压电池、控制元件的安装位置，而这款扁平结构的齿轮箱将三组CIM电机的输入轴沿横向排布，大幅压缩了传动单元的垂向高度，能适配低底盘的竞速类、对抗类机器人设计需求。

　　从功能特性上看，这套传动单元集成了两档变速结构与滚珠变速机构，不同于常规单速齿轮箱仅能提供固定减速比的输出，两档设计可以让机器人在高速行进与大扭矩输出之间切换：长距离冲刺移动时切换至高速档，配合轮组获得更高的移动速度；攀爬、推挤对抗场景下切换至低速档，放大电机输出扭矩，满足大负载工况的动力需求。三组CIM电机的并行输入设计，也避免了单电机动力不足的问题，通过齿轮系的动力汇流，将三台电机的输出扭矩整合后传递至驱动轮，相比单电机驱动方案，动力冗余度更高，在赛事高强度对抗中即使单台电机出现出力波动，剩余两台电机仍能维持基础动力输出，降低赛场故障概率。

　　设计思路上，这款齿轮箱采用了扁平式的轴系平行排布方案，所有齿轮的回转轴线均处于同一近似平面内，没有采用多级交错轴的立体布局，从根源上控制了箱体的厚度尺寸。齿轮系的排布经过啮合间隙优化，每一级传动的齿轮副都预留了合理的侧隙，既避免加工误差导致的齿轮卡滞，也能在高速传动时减少齿面的撞击磨损。滚珠变速机构的集成替代了传统的同步器式换挡结构，利用滚珠的卡位实现档位的锁止与切换，结构更简单，换挡动作的响应速度更快，适配竞赛场景下快速切换工况的需求，同时减少了复杂换挡零件带来的故障点。箱体外侧的安装凸台预留了标准的安装孔位，孔位间距匹配FRC赛事常用的铝型材框架安装标准，不需要额外加工转接件就能直接固定在机器人底盘的横梁上，降低装配的复杂度。

　　从安装边界与尺寸适配角度看，这款齿轮箱的输出轴采用了标准的轮组连接接口，可直接适配赛事通用的驱动轮、行走轮组件，不需要额外定制连接法兰。箱体的横向尺寸经过优化，三组电机安装后整体外轮廓不会超出常规FRC底盘的宽度边界，垂向高度控制在轮组半径的合理范围内，安装后箱体底部不会与赛场地面产生干涉，即使机器人在越障、爬坡产生底盘俯仰时，箱体下边缘也能保留足够的离地间隙。输入轴的电机安装位采用了定位止口设计，CIM电机装入后能保证电机轴与齿轮箱输入轴的同轴度，避免偏心导致的齿轮偏磨、电机轴承额外受力的问题。齿轮箱的侧边预留了换挡机构的安装位置，可直接配套常用的气动、电动换挡执行元件，不需要额外设计换挡支架。在润滑设计上，箱体采用半封闭结构，可填充润滑脂对齿轮副进行持续润滑，不需要额外设计复杂的油路密封，适配竞赛场景下的快速维护需求，日常检修时仅需拆开侧盖就能检查齿轮磨损情况、补充润滑脂，维护效率远高于全密封的工业齿轮箱。

　　实际装配调试过程中，这款齿轮箱的平行轴布局也方便调整齿轮啮合间隙，所有齿轮都通过卡簧固定在轴上，拆卸更换时不需要专用工具，就能快速替换磨损的齿轮，适配赛事期间的快速抢修需求。相比市面上常见的单速FRC齿轮箱，两档设计的适配场景更广，不需要根据不同赛事任务更换不同减速比的齿轮箱，仅通过换挡就能满足不同任务的动力需求，减少备件储备的压力。扁平的外形也让底盘的重心更低，机器人在高速转向、对抗碰撞时的稳定性更好，不容易出现侧翻的情况，这在对抗类赛事中是非常关键的性能优势。
