FRC竞赛用抛球炮塔机械结构设计

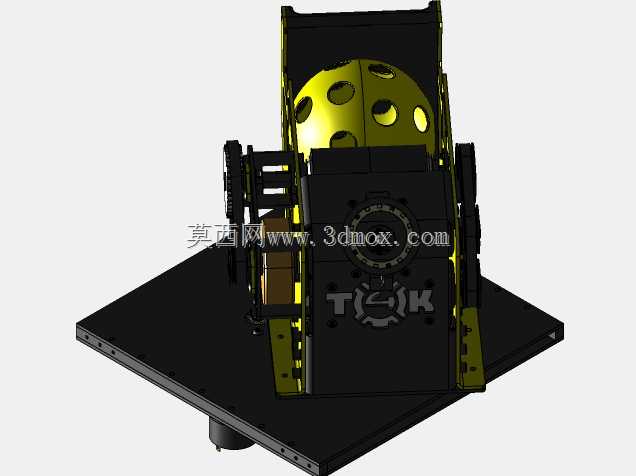

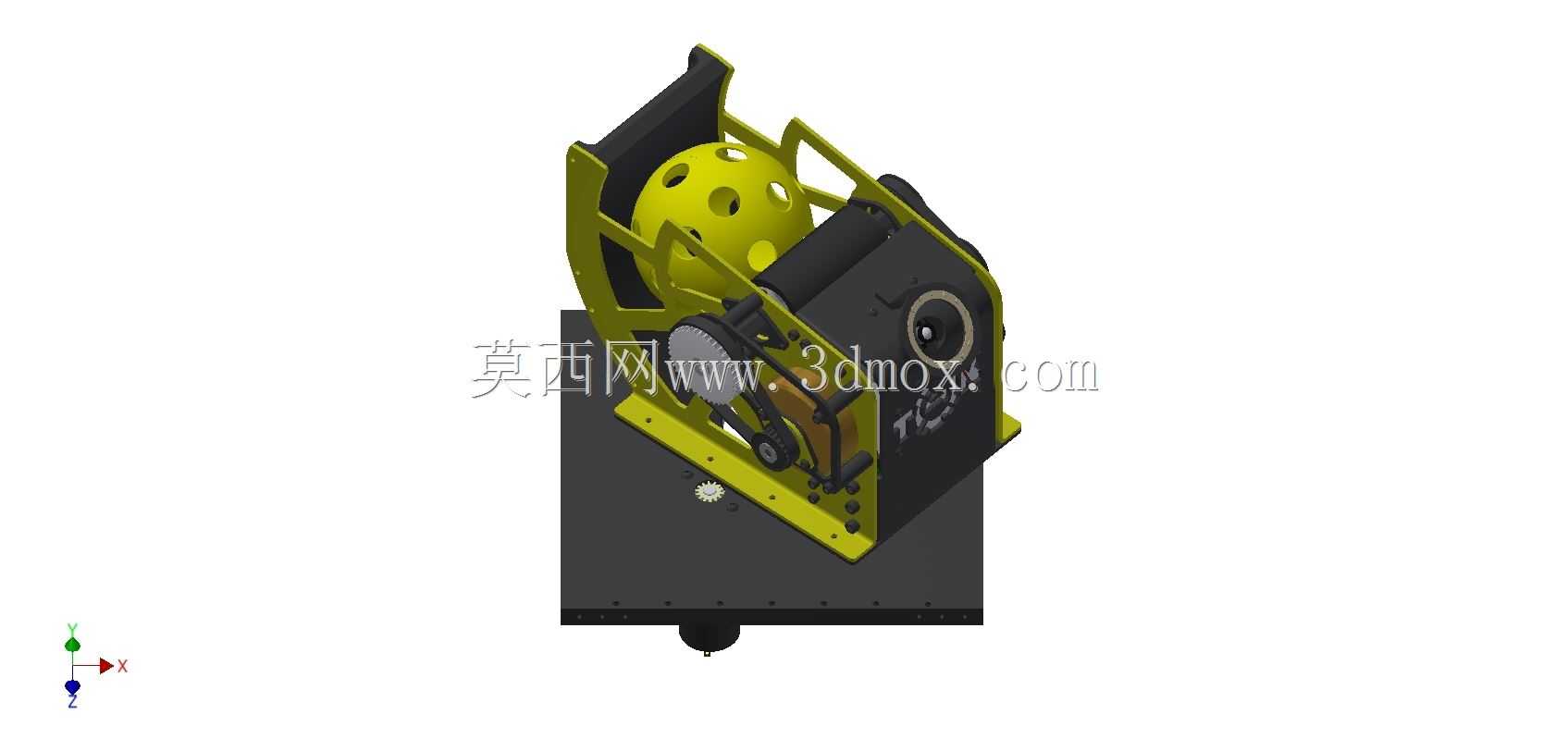

该抛射炮塔主要面向青少年机器人竞技赛事的对抗场景，核心用途是在赛事规则限定的操作范围内，完成球类道具的拾取、定向抛射动作，实现对抗环节中的得分目标。从结构布局来看，整套机构采用倾斜式安装基座，基座预留了与赛事机器人通用铝型材框架的安装孔位，安装边界适配多数FRC赛事机器人的上层搭载空间，整体重心向基座中心偏移，避免高速抛射时产生过大的倾覆力矩，基座底部设置的定位凸台可快速完成与搭载平台的对位装配，减少现场调试的对位耗时。

功能实现上，这套机构依靠飞轮高速旋转产生的摩擦力完成球体加速，抛射通道两侧设置的导向架采用弯折钣金成型，内壁做圆弧过渡处理，避免球体在输送过程中出现卡滞，飞轮外侧的防护架既可以避免高速旋转的飞轮剐蹭到赛场其他构件，也能限制球体进入加速区的姿态，保证每次抛射的出球角度一致性。最初的设计方案中，加速区入口采用聚碳酸酯盖板做限位，实际测试中发现这种硬接触限位容易让球体在入口处出现弹跳，导致进入飞轮加速区的姿态不稳定，出球方向偏差较大，后续优化方向是在入口位置加装从动滚轮，通过滚动接触替代滑动摩擦，让球体更平顺地进入加速区间。

设计过程中需要重点考虑飞轮的惯量匹配，小尺寸厚壁飞轮虽然结构紧凑，但转动惯量与质量乘以半径平方成正比，过小的半径会导致飞轮储能不能满足连续抛射的转速要求，抛射两到三个球后飞轮转速掉幅过大，需要等待电机重新提速，影响赛事中的连续作业效率。整套机构的侧方设置了驱动电机安装位，电机输出轴与飞轮轴通过同步带连接，传动比设置匹配赛事常用的无刷电机输出特性，保证飞轮可以在短时间内达到额定工作转速。球体存储区设置在炮塔侧上方，依靠重力自动向加速区补球，存储区的围挡采用镂空式框架结构，既可以减轻整体重量，也能直观观察剩余球量，方便操作手判断作业状态。炮塔的俯仰调节转轴设置在基座与抛射主体的连接位置，可通过舵机驱动调整抛射仰角，适配不同距离的抛射需求，转轴处设置的阻尼垫片可以避免机构在机器人移动过程中因震动出现角度偏移，保证抛射精度的稳定性。
