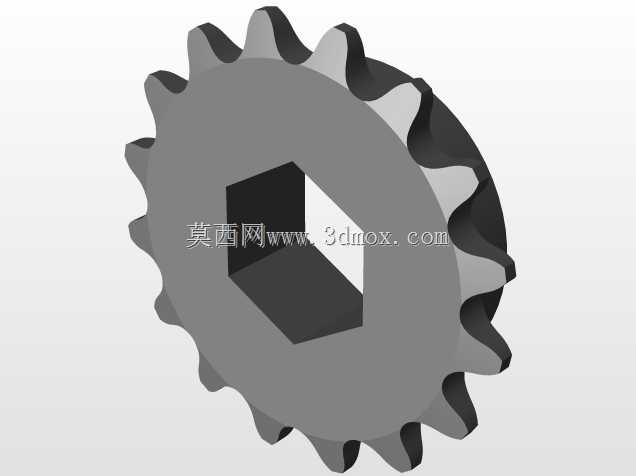

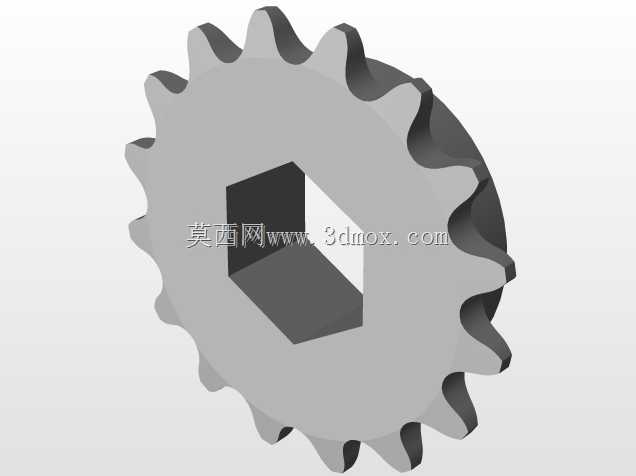

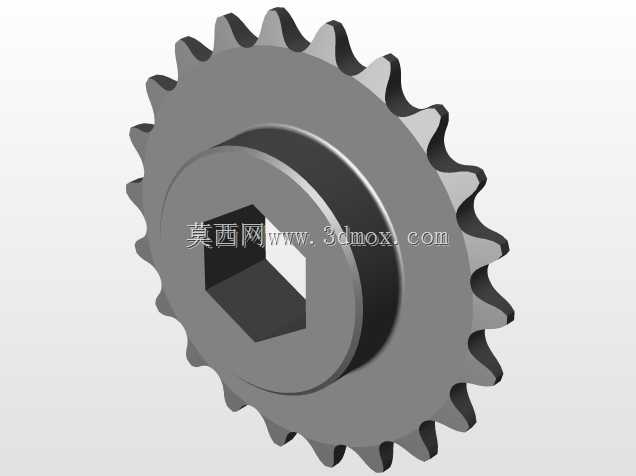

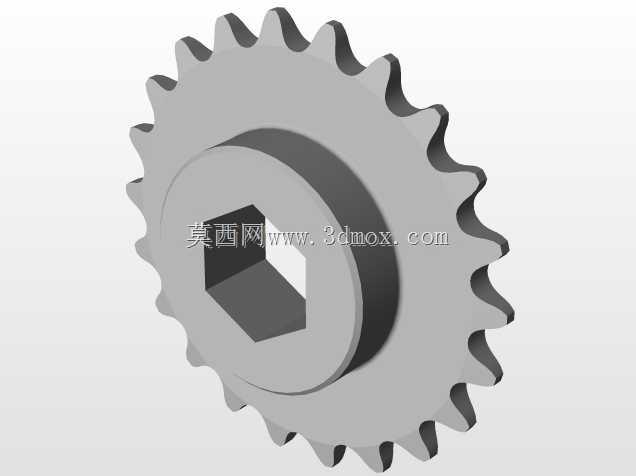

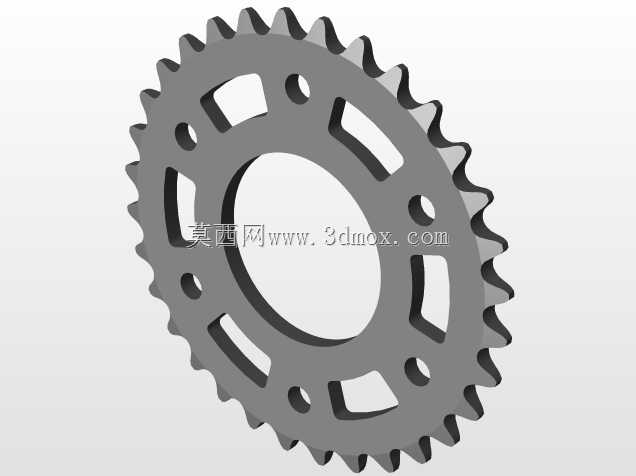

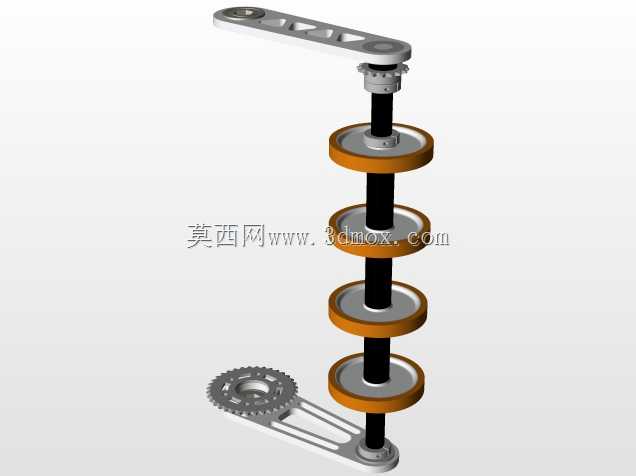

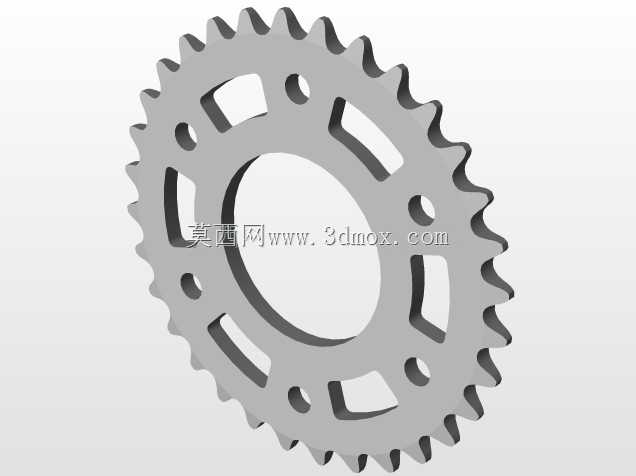

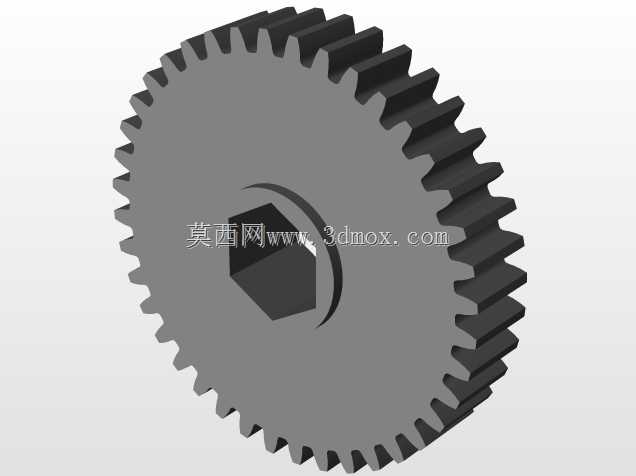

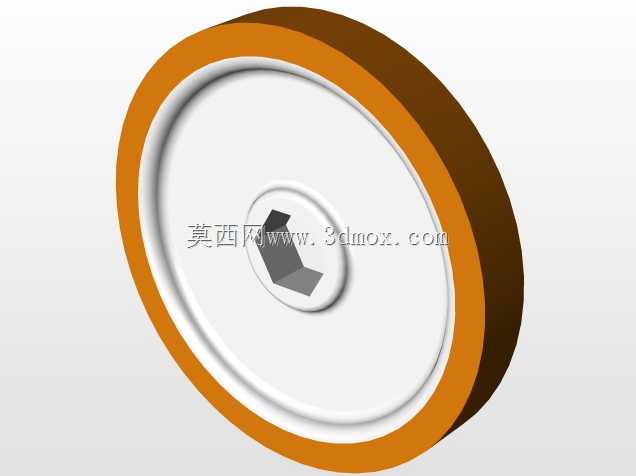

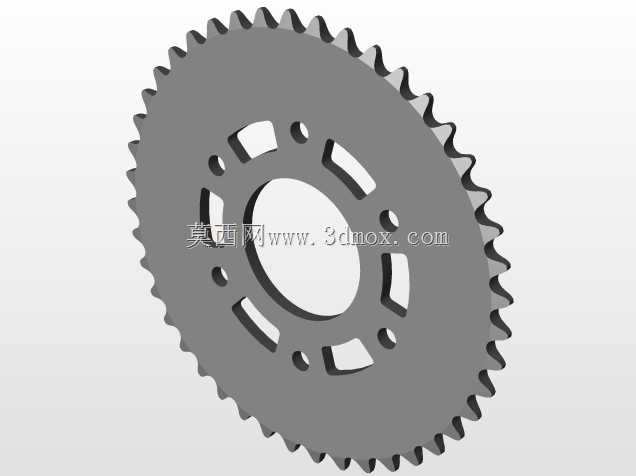

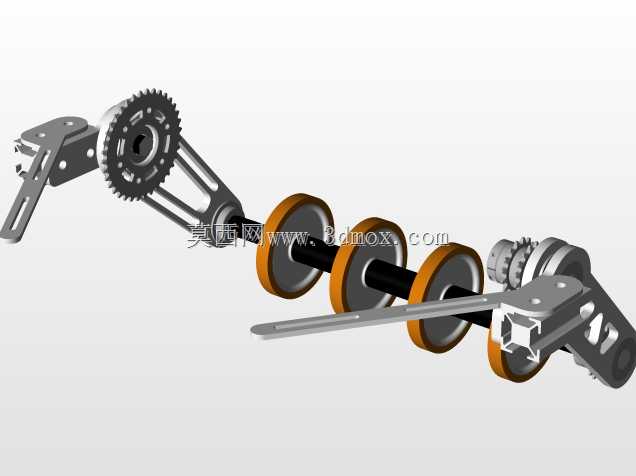

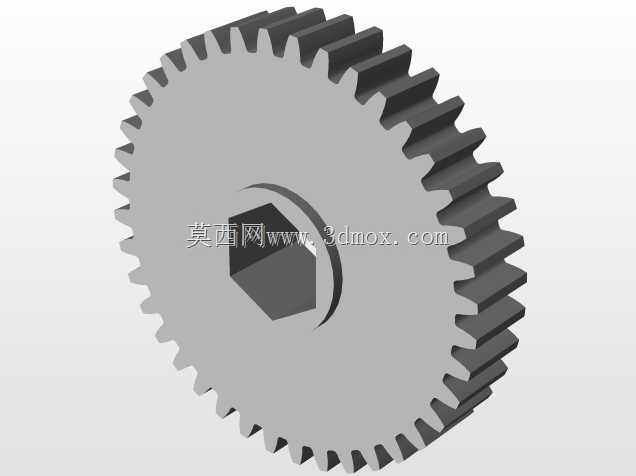

机器人传动用方孔链轮结构设计

　　在工业机器人的关节传动、末端执行器动力传递场景中，链轮作为链传动系统的核心啮合零件，其结构合理性直接决定了传动精度、运行平稳性与长期服役寿命。这款适配机器人普拉蒂克平台的链轮，采用方孔轴接的安装形式，区别于传统圆孔键连接的结构，方孔配合能够在传递大扭矩的同时消除键连接带来的间隙累积，尤其适合机器人频繁正反转、启停冲击的工况，避免反向传动时的空程误差，保障关节运动的定位精度。从结构设计逻辑来看，该链轮的齿形采用标准短节距滚子链啮合齿廓，齿顶圆弧、工作段直线与齿根圆弧的过渡经过曲率优化，啮合过程中能让滚子平稳滑入齿槽，减少啮入冲击与多边形效应带来的振动，在机器人高速往复运动的工况下，可降低链传动的噪音与磨损速率。中心的方形安装孔，

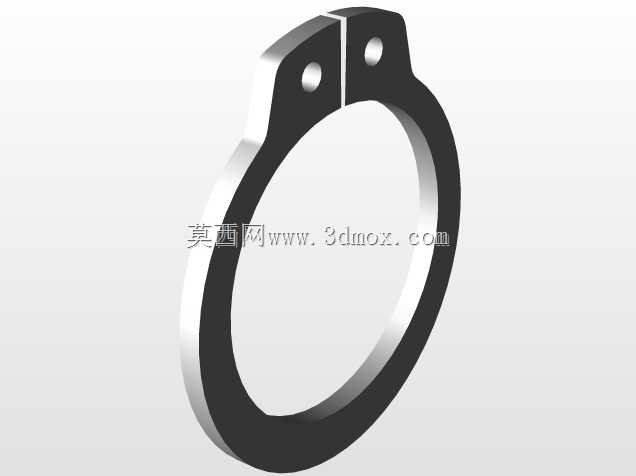

　　孔壁的平面度与相邻面垂直度控制在较高公差等级，与对应方轴装配时可实现无间隙配合，无需额外设置键槽，既简化了装配工序，也避免了键槽对轴与轮毂的强度削弱，提升了传动副的整体抗扭能力。链轮的轮毂部分采用等厚圆盘结构，齿根到轮毂外圆的壁厚经过强度校核，在满足扭矩传递所需的抗弯、抗剪强度前提下，尽可能控制零件整体重量，降低机器人关节的转动惯量，提升动态响应速度，这一点对于需要高速动作的机器人关节尤为重要——转动惯量过大会直接导致伺服电机加减速负载增大，动态跟随误差超标。从安装边界来看，该链轮的齿顶圆、分度圆尺寸与配套链条节距完全匹配，安装时方孔与轴的轴向定位依靠轴端挡圈实现，链轮端面的跳动公差控制在小范围内，避免链条运行时出现偏摆、

　　掉链的问题。在实际应用场景中，这类链轮不仅可用于工业机器人的关节动力传递，也可适配自动化生产线的输送链传动、小型设备的动力传输场景，尤其适合安装空间紧凑、对传动间隙有严格要求的场合。设计过程中，齿形的建模需要严格遵循链传动的啮合原理，每个齿的等分角度误差需要控制在极小范围内，否则会出现跳齿、传动卡滞的问题；方孔的边角处设置了微小的倒角，既可以避免装配时应力集中导致的轮毂开裂，也能引导轴顺利装入，提升装配效率。链轮的齿面工作区域没有额外的减重孔，避免应力集中导致的齿根断裂，整体结构简洁，加工工艺性好，可采用粉末冶金、铣削加工后齿面淬火的工艺制造，兼顾强度与加工成本。在机器人传动系统选型时，这类方孔链轮能够替代传统的键连接链轮，

　　消除连接间隙，提升传动刚度，对于需要高精度位置控制的机器人关节来说，是非常适配的传动零件。日常维护中，这类链轮与链条配合时需要保证润滑充分，齿面的磨损量超过允许值后需要及时更换，避免因齿形磨损导致的跳齿问题影响设备运行精度。
