拉达尼瓦后悬架下杆衬套结构设计

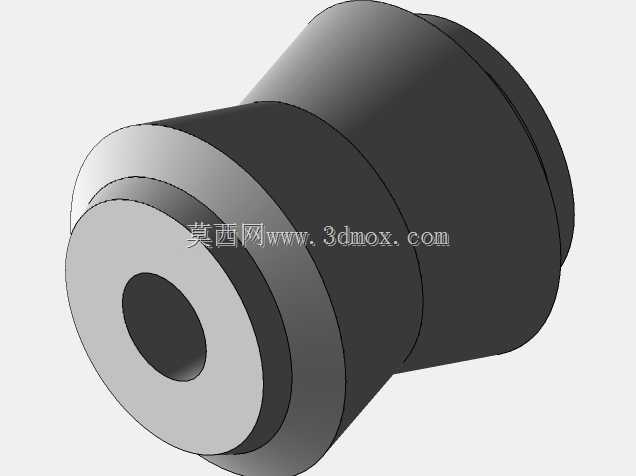

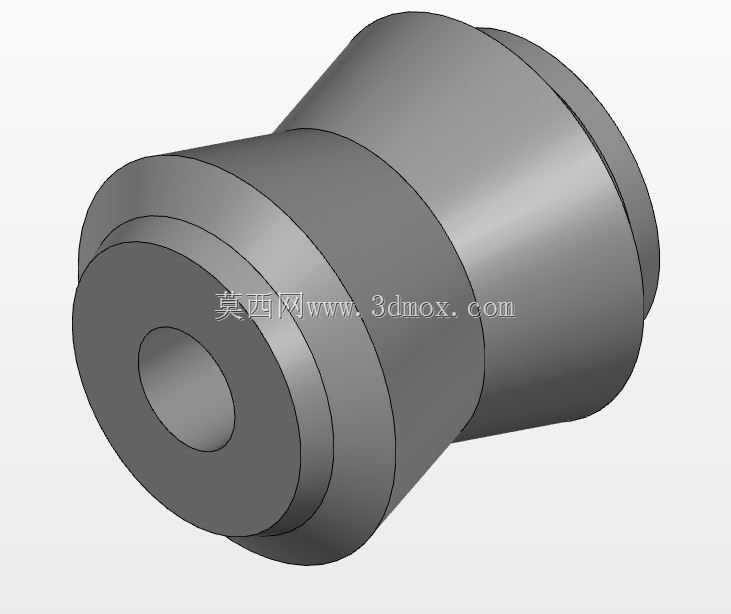

　　在硬派越野车型的底盘悬架系统中，控制臂衬套是承担连接、缓冲、隔振多重作用的核心弹性零件，本次建模的衬套对应拉达尼瓦车型后下控制杆的安装点位，适配非承载式车身在复杂越野工况下的受力需求。不同于城市SUV常用的开放式衬套结构，该衬套采用全包裹式的阶梯轴外形，整体为两端带限位凸缘、中段锥度过渡的回转体结构，中心开设贯穿的通孔用于穿装连接螺栓，两端的凸缘直径大于控制杆安装孔的内径，装配后可直接卡在安装孔的两侧端面，无需额外加装轴向限位挡圈，能大幅降低野外维修时的零件更换难度。从实际使用场景来看，这类衬套主要承担三个方向的受力传递：首先是纵向力传递，车辆加减速时后悬架下控制杆承受的纵向冲击会通过衬套传递到车身副车架，

　　衬套的橡胶层可过滤路面传来的细碎颠簸，避免金属件硬连接带来的冲击异响；其次是横向限位，车辆转向或侧倾时，衬套的径向刚度可限制控制杆的横向窜动，保证后轮定位参数不会出现大幅偏移；最后是扭转缓冲，悬架上下跳动时控制杆会绕安装点产生小角度转动，衬套的橡胶变形可吸收这类扭转位移，避免连接螺栓承受交变剪切应力。设计这类衬套时，首先要匹配安装边界的尺寸要求：衬套两端凸缘的外径需略大于控制杆安装孔的倒角入口尺寸，压装后凸缘与安装孔端面的贴合面需保证85%以上的接触面积，避免长期使用后出现衬套脱出的问题；中段锥度过渡段的锥角控制在15度左右，既可以保证压装时的导向性，又能避免应力集中在锥面与圆柱面的交接位置；

　　中心通孔的直径需匹配M12规格的连接螺栓，通孔与螺栓之间预留0.2mm的间隙，方便装配时的对位调整，同时避免螺栓拧紧后衬套被过度挤压产生预变形。从材料选型的角度，这类越野车型的衬套橡胶硬度通常选择邵氏A65-70度区间，相比城市车型常用的邵氏A55度衬套，径向刚度提升30%左右，可承受非铺装路面行驶时的大冲击载荷，同时橡胶配方中添加耐老化助剂，适应野外温差大、泥沙多的使用环境，避免橡胶过早出现开裂、硬化问题。建模过程中需重点关注几个细节：两端凸缘的外边缘需做R0.5的圆角过渡，避免压装时锐边切割橡胶层导致衬套损坏；中心通孔的两端需做1x45度的倒角，方便螺栓穿装时不会刮伤螺纹；锥面与两端圆柱面的交接位置需做R1的圆角过渡，

　　降低交变应力下的疲劳开裂风险。实际装车验证中，这类结构的衬套在连续颠簸路面行驶时，可将悬架传递到车身的振动加速度降低40%以上，同时在大冲击工况下，衬套的最大变形量控制在2mm以内，不会出现控制杆与周边部件的运动干涉。不同于液压衬套的复杂结构，这类纯橡胶衬套结构简单、可靠性高，非常适合硬派越野车型的使用场景，维修更换时仅需用压床将旧衬套压出，再将新衬套压入控制杆安装孔即可，无需专用的定位工装，适配野外复杂环境下的快速维修需求。建模时需严格控制各段的同轴度公差，整体回转面的同轴度需控制在0.1mm以内，避免压装后出现衬套偏斜，导致行驶中出现跑偏、轮胎偏磨的问题；衬套的轴向总长度需比控制杆安装座的厚度大0.3mm，保证螺栓拧紧后两端凸缘有一定的预压缩量，避免长期使用后衬套出现轴向窜动。
