拉达尼瓦后悬架上杆缓冲衬套结构

　　在硬派越野车型的底盘悬架系统中，杆件连接位置的衬套是承担隔振、限位、传力多重作用的核心小尺寸零件，这款适配拉达尼瓦车型的后上杆衬套，正是针对非承载式车身越野工况下的载荷特性设计的连接缓冲部件。从实际装车场景来看，该衬套压装在后悬架横向稳定杆或者上控制杆的端部连接孔位中，内孔穿装连接螺栓与车架或者桥体的安装支座铰接，核心作用是过滤路面颠簸传递到杆系的高频振动，避免金属杆件与安装支座直接刚性接触产生冲击异响，同时在悬架跳动过程中允许杆系产生小角度的回转摆动，补偿杆系运动过程中的位置偏差，不会因为刚性约束导致杆系出现运动卡滞或者附加应力。

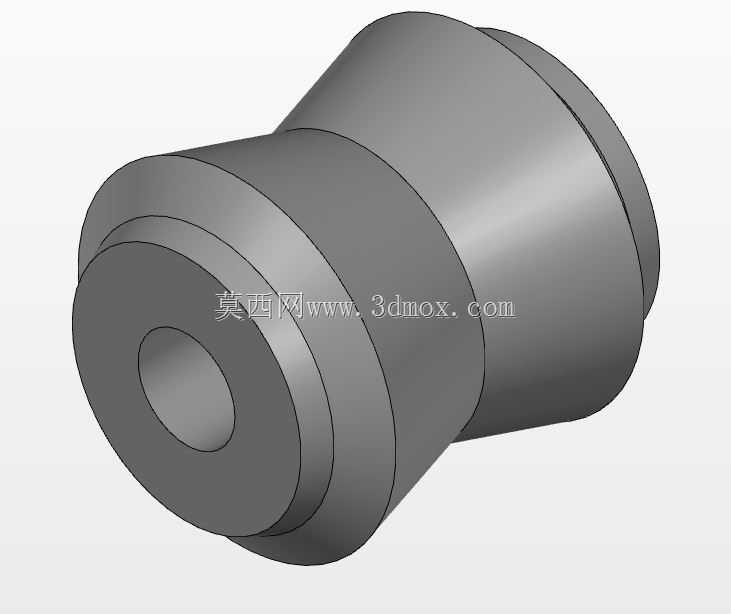

　　从结构设计思路来看，这款衬套采用了阶梯式变径的外圆柱轮廓，并非等直径的直筒结构，靠近外侧的大直径端带有定位凸缘，压装到位后凸缘端面可以贴合在杆件安装孔的端面，起到轴向限位的作用，避免衬套在长期交变载荷下出现轴向窜动脱出的问题；中间段采用锥度过渡的结构，匹配对应杆件安装孔的内倒角或者阶梯孔轮廓，压装过程中可以起到导向作用，降低压装时的偏斜风险，同时锥面结构可以分散压装应力，避免衬套外圆出现局部压溃变形。衬套的内孔为光滑直孔，与连接螺栓的光杆段保留合理的间隙，既保证螺栓穿装的顺畅性，也能在衬套产生弹性变形时预留足够的形变空间，不会因为内孔与螺栓抱死导致铰接点失去转动自由度。

　　从安装边界尺寸来看，衬套的最大外圆直径匹配对应杆件的安装孔过盈配合公差，过盈量控制在合理区间，既保证压装后足够的抱紧力，避免车辆在颠簸路面行驶时衬套与杆件安装孔之间出现相对转动，也不会因为过盈量过大导致压装时衬套内部的弹性层出现过度压缩开裂。衬套的总长度匹配杆件安装座的两个连接耳片的间距，安装后两端面不会突出耳片外侧过多，避免螺栓锁紧后衬套承受额外的轴向夹紧力，影响其径向的缓冲性能。衬套的内孔直径匹配对应规格的连接螺栓，保证螺栓穿装后，衬套的弹性变形量处于设计区间，在车辆过弯、交叉轴行驶等大载荷工况下，衬套可以提供足够的支撑刚度，避免悬架杆系出现过大的位移量，保证车轮定位参数的稳定性，同时在细碎颠簸路面又能提供足够的阻尼，过滤路面传递的振动，提升行驶的平顺性。

　　在实际建模过程中，需要重点关注几个关键尺寸的公差匹配：外圆各段的同轴度公差需要控制在合理范围，避免压装后出现偏载，导致衬套早期磨损；内孔与外圆的同轴度也需要严格控制，否则安装后螺栓会出现别劲的问题，导致铰接点转动阻力过大，影响悬架的正常运动。另外衬套的过渡圆角位置不能出现应力集中的尖角，否则在长期交变载荷作用下，容易从尖角位置产生疲劳裂纹，缩短衬套的使用寿命。这类衬套虽然尺寸不大，但是直接影响底盘的行驶质感与操控稳定性，设计时需要平衡缓冲性能与支撑刚度的矛盾，既要满足越野工况下的大载荷承载需求，也要兼顾日常公路行驶的舒适性要求。
