拉达尼瓦差速器密封调整垫片结构

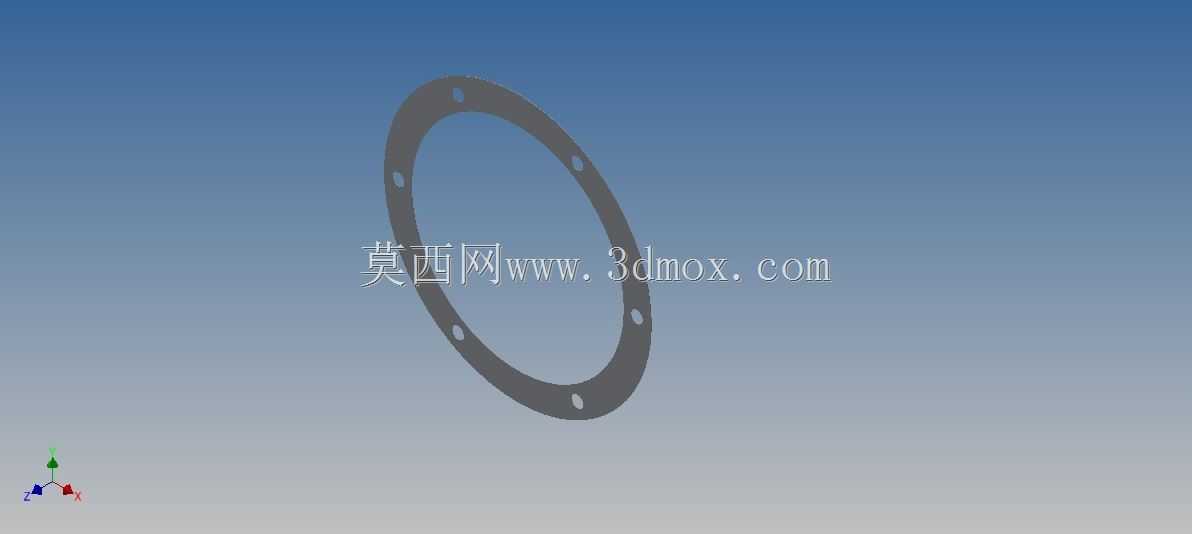

　　在越野车型的传动系统维护与改装作业中，差速器垫片是极易被忽略但直接影响传动间隙、密封性能的核心小尺寸零件，这款适配拉达尼瓦VAZ2121车型的差速器垫片，是针对原厂差速器壳体与端盖结合面的安装需求设计的薄壁环形结构件。从实际装车场景来看，这类垫片主要承担两个核心作用：一是填充差速器壳体结合面的微观加工公差，避免结合面因平面度误差出现齿轮油渗漏问题，二是通过选配不同厚度的同规格垫片，调整差速器主被动齿轮的啮合间隙，保证锥齿轮副处于合理的啮合接触区间，避免间隙过大导致传动冲击、异响，或是间隙过小引发的齿轮过热、烧蚀故障。

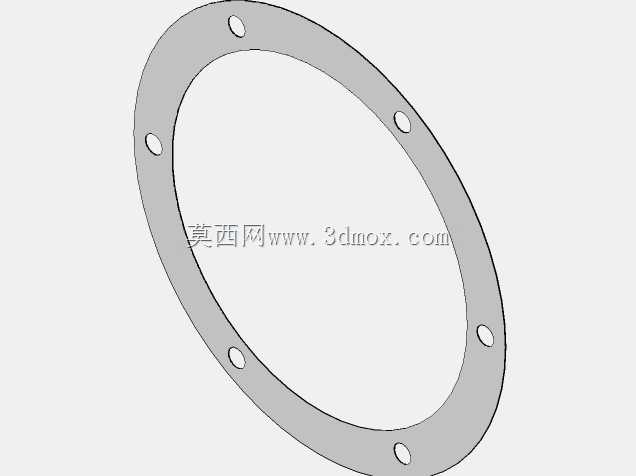

　　从结构设计逻辑来看，这款垫片采用整环式结构，整体轮廓与差速器端盖的密封面完全匹配，环体上均匀分布的通孔完全对应差速器壳体上的紧固螺栓位置，安装时螺栓可直接穿过垫片孔位完成锁紧，无需额外对位调整，能有效降低维修装配的对位难度。垫片的内外径尺寸严格匹配差速器壳体的密封带边界，内径不会侵入差速器内部的齿轮运转空间，避免与旋转的差速器壳体、行星齿轮架发生运动干涉，外径也不会超出壳体结合面的外边缘，防止装配后垫片外露被异物剐蹭破损。环体上的安装孔采用等角度均布设计，孔位的位置度公差控制在合理范围内，保证每个螺栓锁紧时垫片受力均匀，不会出现局部压合不实的问题。

　　在实际维修选型过程中，这类垫片的厚度公差需要严格控制，因为差速器锥齿轮的啮合间隙调整精度通常在0.1mm级别，垫片厚度的偏差会直接反映到齿轮间隙上，所以建模过程中需要严格还原垫片的公称厚度，同时标注出厚度公差范围，方便维修人员根据实际测量的齿轮间隙选择对应厚度的垫片，或是通过叠加不同厚度的垫片组合出需要的总调整量。垫片的材质通常选用耐油冲压钢板或是复合密封材料，建模时还原的是钢质调整垫片的结构，这类钢垫片具备更好的抗压能力，长期承受螺栓锁紧力不会出现过度压缩变形，能长期保持调整后的间隙值稳定，相比纸质密封垫更适合需要精确调整间隙的差速器结合部位。

　　从安装边界来看，这款垫片的所有安装孔中心所在的分度圆直径，与差速器端盖的螺栓孔分度圆完全一致，孔的直径略大于螺栓杆直径，预留了微小的装配调整余量，避免因零件加工的微小位置误差导致螺栓无法穿入。垫片的表面平整度是设计时需要重点关注的参数，建模时保证环体平面无翘曲，因为如果垫片存在翘曲变形，锁紧后会出现局部缝隙，即便施加足够的螺栓扭矩也无法完全密封，容易出现漏油问题。在越野车型的高强度使用场景下，差速器会持续承受大扭矩冲击，壳体结合面会存在微小的形变，这款垫片的环体宽度经过匹配设计，具备足够的承压面积，能在螺栓锁紧力作用下填补结合面的微观形变间隙，同时不会因承压面积过小导致垫片被压溃变形。

　　很多维修人员在处理差速器异响、漏油故障时，往往只关注齿轮、轴承的磨损情况，忽略垫片的变形、磨损问题，实际上如果垫片出现压痕、变形，哪怕齿轮和轴承状态完好，也会出现间隙变化、密封失效的问题。这款垫片的三维模型完整还原了所有安装孔的位置、环体的内外轮廓，在进行差速器维修方案设计、配件选型时，可以直接调用模型进行虚拟装配，验证垫片与周边零件的匹配性，提前确认安装边界是否存在干涉，也可以基于模型快速生成加工图纸，用于小批量定制维修配件，解决小众越野车型配件采购周期长的问题。在建模过程中，对垫片的边缘倒角也做了还原，避免锐边在装配时割伤密封胶层、或是划伤壳体结合面，影响最终的密封效果。
