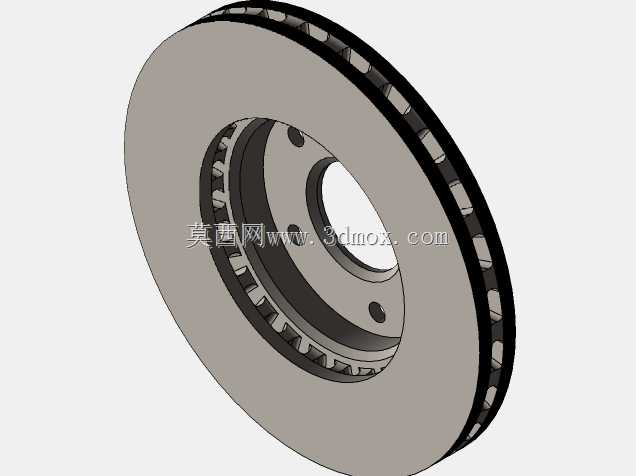

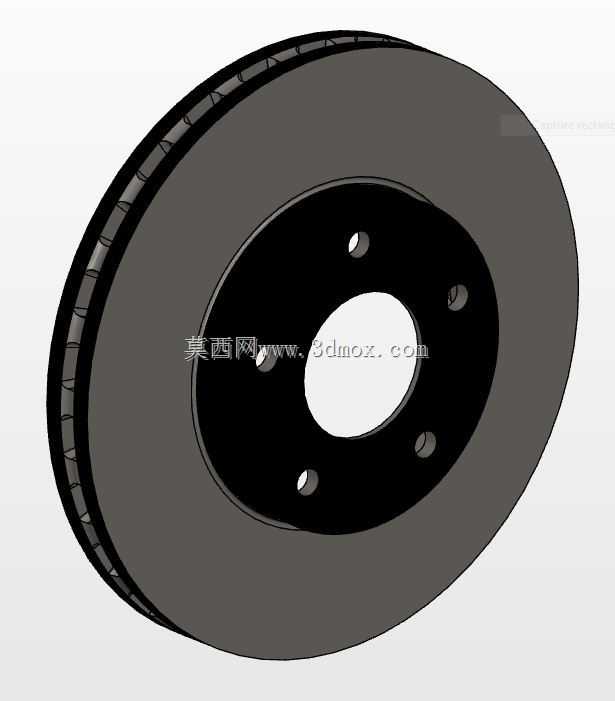

日产X-Trail车型前通风盘式制动刹车盘

　　日常做整车底盘制动系统匹配时，前轴盘式制动器的刹车盘是核心安全件，这款适配日产X-Trail的前盘式制动部件，是针对城市SUV前轴载荷特性开发的通风结构制动盘，日常装车场景覆盖家用SUV日常通勤、非铺装路面轻度穿越、高速长距离制动等全工况使用需求。从实际装车用途来看，该部件承担车辆前轴70%以上的制动负荷，制动过程中通过与制动卡钳的摩擦片接触，将车辆行驶的动能转化为热能耗散，实现车辆减速、驻车的核心功能，同时前轴制动盘的散热性能直接决定连续制动工况下的制动稳定性，避免热衰减带来的制动距离拉长问题。

　　从功能特性来看，这款制动盘采用双层通风道结构，两层摩擦工作面之间设置径向分布的散热肋条，车辆行驶时轮辋带动的气流可以顺着通风道快速穿过盘体内部，带走摩擦产生的热量，相比实心盘结构，连续制动工况下的盘体温升可以降低30%左右，有效避免高温下摩擦系数骤降的热衰退问题。摩擦工作面采用平面度公差严格控制的加工工艺，装车后与摩擦片的接触面积可以达到90%以上，避免制动时出现方向盘抖动、制动异响等常见问题。中心安装位设置5个均匀分布的螺栓孔，匹配车型前轮毂的安装螺柱定位，中心定位孔与轮毂轴头采用过渡配合，保证制动盘转动时的同轴度，减少高速转动时的端面跳动量。

　　设计过程中首先要明确安装边界尺寸，中心定位孔的直径需要完全匹配车型前轴轴头的外径，5个安装螺栓孔的分度圆直径严格对应轮毂螺柱的分布尺寸，避免出现装车干涉、定位偏移的问题。制动盘的有效摩擦半径需要匹配原车卡钳的活塞中心距，保证摩擦片完全覆盖摩擦工作面，不出现偏磨、摩擦片边缘超出盘体的问题。盘体的整体厚度需要匹配卡钳的支架开档尺寸，新盘厚度预留合理的磨损余量，当摩擦面磨损到极限厚度标记时需要及时更换，避免盘体强度不足出现制动失效风险。通风道的肋条设计采用等距径向直肋结构，加工工艺性更好，同时可以保证气流在盘内的流通阻力最小，散热效率最优，肋条的厚度经过强度校核，在保证散热面积的同时，避免盘体在剧烈制动的热应力下出现开裂问题。

　　安装法兰面的平面度公差控制在0.02mm以内，与轮毂结合面完全贴合，避免装车后制动盘出现倾斜，导致制动时踏板脉动、方向盘抖动。摩擦工作面的表面粗糙度控制在合理区间，既保证新件装车后与摩擦片的磨合周期短，又避免表面过于光滑导致初期制动摩擦力不足。盘体的外圆直径匹配原车前轮辋的内部避让空间，转向到极限角度时，不会与轮辋内侧、转向节、防尘挡板等周边部件发生运动干涉，保证全转向角度下的部件安全间隙。

　　在实际三维建模过程中，需要重点还原摩擦工作面的厚度、通风道的截面形状、安装孔的位置度、法兰面的台阶尺寸这些关键装配特征，建模时先通过旋转特征生成盘体的基础轮廓，再通过阵列特征生成5个安装螺栓孔，通风道的散热肋条通过圆周阵列的方式生成，所有特征的尺寸公差都按照实际装车的配合要求设置，保证模型导出后可以直接用于制动系统的装配干涉检查、卡钳匹配校核、制动性能仿真分析等工程场景。对于结构设计从业者来说，这类量产车型的制动盘模型可以作为同级别SUV制动系统设计的参考基准，在开发新车型制动部件时，可以参考其载荷匹配、散热结构设计、安装边界的设定逻辑，减少前期方案验证的迭代次数；对于设备选型和维修替换场景，精准的三维模型可以提前确认替换件与原车部件的尺寸匹配度，避免配件采购错误导致的装车问题。

　　需要注意的是，制动盘作为安全部件，所有尺寸设计都需要经过台架试验验证，包括高温抗裂性能、摩擦磨损性能、动平衡性能等指标，建模时的结构设计需要完全满足试验标准的要求，比如盘体的壁厚差需要控制在极小的公差范围内，避免高速转动时出现动不平衡量过大，导致行驶抖动。通风道的设计还要考虑涉水工况下的排水性能，避免车辆经过积水路面后，盘面积水导致制动效能瞬时下降，径向直肋的结构可以在盘体转动时快速甩出内部积水，缩短涉水后的制动恢复时间。安装螺栓孔的周边设置合理的倒角，避免螺栓紧固时应力集中导致孔位周边出现开裂，法兰面与盘体的过渡位置设置圆角，减少应力集中点，提升部件的抗疲劳强度，应对频繁制动带来的交变载荷冲击。
