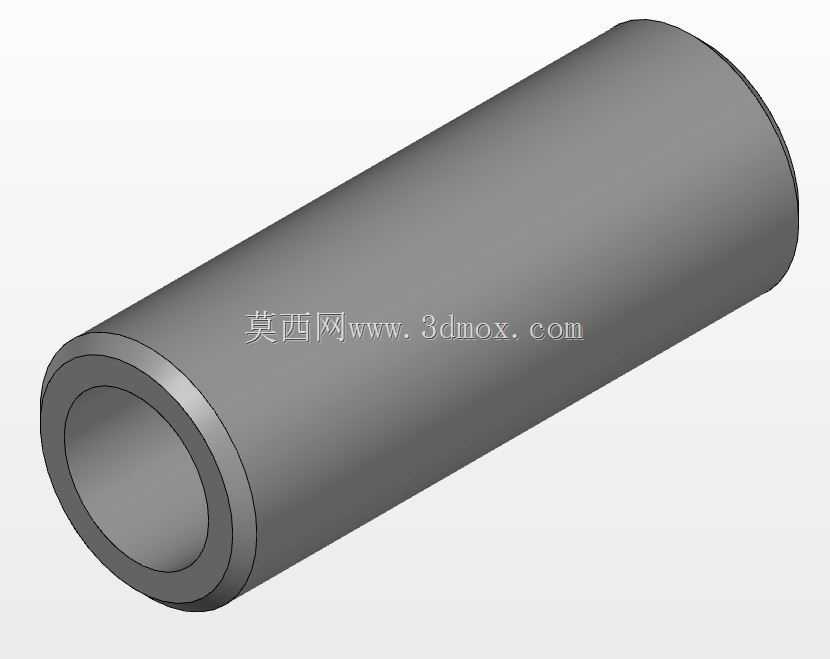

拉达尼瓦后上杆隔套结构设计

　　在硬派越野车型的底盘悬架系统中，杆件连接位置的隔套类零件看似不起眼，却直接决定了悬架的运动精度、异响控制水平以及部件使用寿命，拉达尼瓦作为经典的俄系硬派越野车，其后悬架上拉杆的连接隔套，就是这类承担关键连接缓冲功能的典型零件。不同于乘用轿车上大量采用的橡胶铰接衬套，这款金属隔套采用全钢质空心套筒结构，主要应用在悬架上拉杆与车架、硬桥连接点的螺栓穿装位置，套在连接螺栓的光杆段外侧，一方面为螺栓提供精准的径向定位支撑，避免螺栓在长期交变载荷下出现弯曲变形，另一方面可以精准控制两侧铰接橡胶件的压缩量，防止橡胶衬套在螺栓锁紧过程中被过度压缩导致早期失效，同时还能在悬架大幅度跳动过程中，承担杆件之间的轴向限位作用，避免金属杆件直接接触出现硬摩擦异响。

　　从实际装车的工况来看，这款隔套的工作环境相当恶劣，越野行驶时悬架会持续承受来自路面的冲击载荷，车轮跳动带来的纵向、横向力都会通过拉杆传递到连接点位置，隔套作为传力路径上的刚性零件，需要持续承受交变的径向挤压力以及偶尔的轴向冲击力，这就要求零件本身具备足够的结构强度与刚度，同时内外圆柱面的尺寸精度、同轴度必须控制在合理公差范围内，否则会出现安装卡滞、螺栓偏载、衬套偏磨等一系列问题。设计这款隔套时，首先要匹配的是连接螺栓的公称直径，内孔尺寸需要比螺栓光杆直径大0.1-0.2mm，既保证安装时螺栓可以顺利穿入，又不会因为间隙过大导致螺栓出现径向窜动；外圆尺寸则需要匹配拉杆端部的安装孔以及橡胶衬套的内孔尺寸，采用过渡配合的公差带，保证压装后不会出现相对转动。

　　零件的整体外形为等壁厚的空心圆柱结构，两端加工有极小的倒角，一方面是去除加工毛刺避免安装时割伤橡胶衬套的内孔表面，另一方面可以起到安装导向作用，方便隔套顺利压入衬套内孔以及拉杆的安装位。壁厚设计上需要兼顾强度与轻量化要求，壁厚过薄会导致零件在大冲击载荷下出现变形甚至开裂，壁厚过大则会不必要地增加簧下质量，影响悬架的响应性能，针对拉达尼瓦这类整备质量不大的硬派小车，隔套的壁厚通常控制在3-4mm区间，采用45号钢冷拔管材加工即可满足强度要求，加工完成后做简单的发黑防锈处理，就可以适应底盘位置的泥水、盐雾等腐蚀环境。

　　安装边界方面，这款隔套的长度尺寸需要严格匹配拉杆端部两个安装面之间的距离，长度过长会导致螺栓锁紧后两侧的连接支座无法压紧，出现连接松动的问题；长度过短则会导致螺栓锁紧时隔套被过度挤压，同时两侧的橡胶衬套压缩量不足，车辆行驶时连接位置会出现明显的旷量，不仅会产生异响，还会导致悬架定位参数失准，影响车辆的操控稳定性与轮胎磨损水平。在三维建模过程中，需要重点保证内外圆柱面的同轴度公差，两端面的平行度以及端面与轴线的垂直度公差，这些形位公差会直接影响零件的安装适配性，建模时可以先绘制内外圆的截面草图，通过拉伸命令生成主体结构，再对两端边缘做倒角处理，不需要额外的复杂特征，结构虽然简单，但每一处尺寸的设定都需要结合实际装车的受力与安装需求确定，不能随意设定参数。

　　在实际的售后维修场景中，这类隔套属于经常被忽略的损耗件，很多维修人员在更换悬架衬套时往往只更换橡胶件，忽略了金属隔套的磨损检查，实际上长期使用后隔套的内孔会因为与螺栓的摩擦出现磨损变大，外圆也可能因为与衬套的相对转动出现磨损，一旦磨损量超过0.3mm就需要同步更换，否则即使更换了全新的橡胶衬套，连接位置依然会存在旷量，无法达到应有的维修效果。建模时还原这类零件的真实结构，不仅可以用于整车底盘的装配干涉检查，也可以为售后维修配件的生产提供准确的三维数模依据，避免配件尺寸不符导致的安装问题。
