六旋翼电动无人机HexaDrone六世结构设计

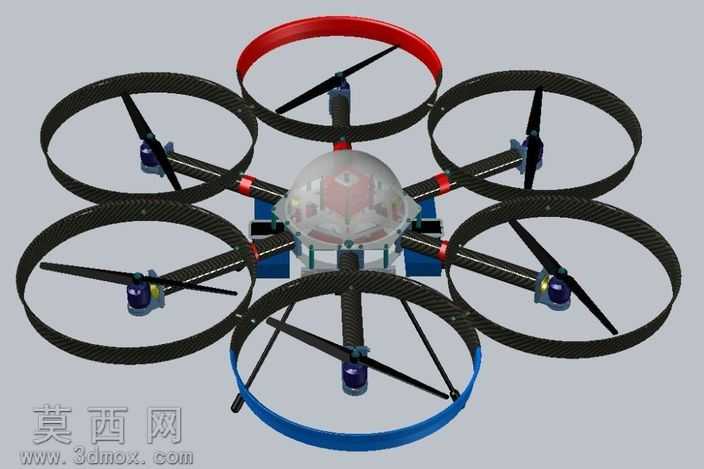

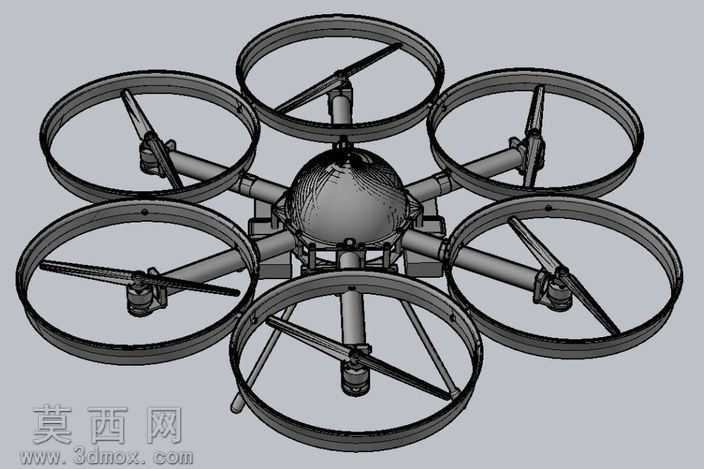

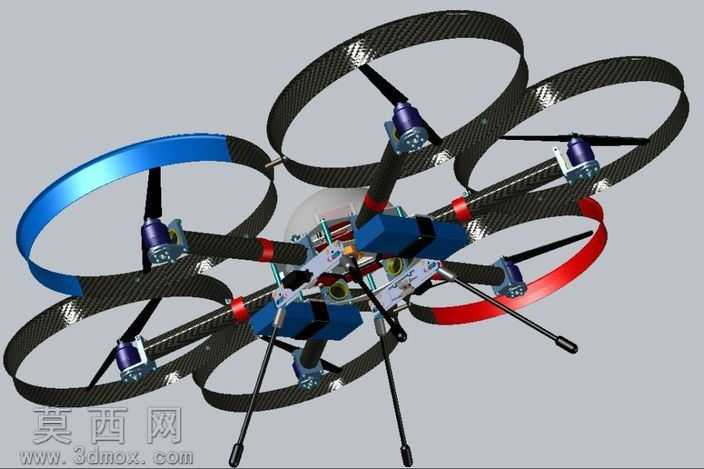

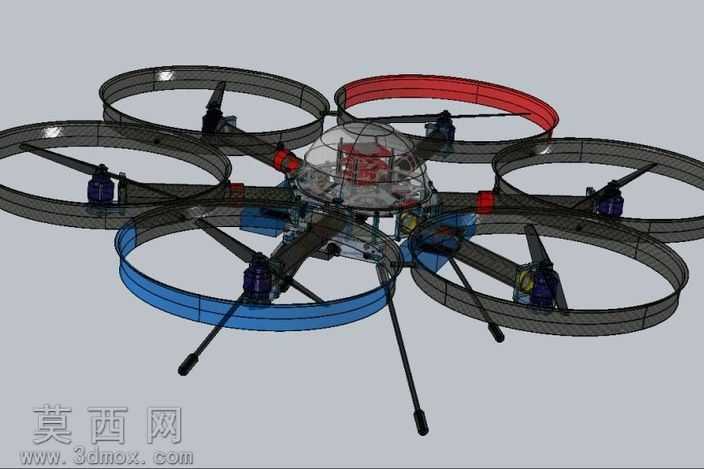

本作品为六旋翼电动无人机的完整三维结构设计，建模过程中严格遵循多旋翼飞行器的气动布局逻辑与结构力学要求，对整机各部件进行了精细化的参数化建模。整机机架主体采用碳纤维材质设定，建模时还原了碳纤维管材的轻量化高强度特性，机臂采用对称放射式布局，六个机臂均匀分布于中心主机身周边，确保飞行过程中动力输出的力矩平衡，每个机臂末端对应安装一套动力总成，包含无刷电机、螺旋桨以及防护圈结构。防护圈采用环形封闭设计，其中两个防护圈分别做了蓝色、红色的差异化配色处理，既可以在飞行过程中保护螺旋桨避免碰撞异物，也能通过配色快速识别飞行器朝向，降低飞行操作时的方向判断难度。中心主机身部分集成了飞控安装位、电池舱、电气线路排布通道，分层式的结构设计将动力供电线路与信号传输线路做了物理分隔，减少电磁干扰对飞控信号的影响，机身下部设计了可收放式的起落架结构，起落架支腿采用碳纤维杆搭配防滑脚垫的设计，既保证降落时的支撑稳定性，又能最大程度降低整机自重。建模过程中对所有连接节点做了细节还原，包括机臂与中心盘的快拆锁紧结构、电机与机臂的固定座、防护圈与机臂的连接卡扣，所有配合部位均预留了合理的装配公差，确保结构具备实际生产加工的可行性。材质渲染阶段，针对碳纤维部件还原了其特有的编织纹理与半哑光质感，金属电机部件做了金属阳极氧化的质感处理，彩色防护圈做了亮面烤漆的材质表现，起落架脚垫做了橡胶磨砂质感的调整，整体渲染效果真实还原了实物的材质层次。设计过程中充分考虑了六旋翼飞行器的冗余动力特性，六个动力单元的布局可在单电机出现故障时仍维持基本的姿态控制，提升飞行安全性，对称式的结构设计也让整机的重心精准落在中心轴线上，降低飞控的姿态校准难度，电气部件的安装位预留了充足的散热空间，确保长时间飞行时动力与电控部件的工作温度处于合理区间。
