基于Arduino的土壤水位监测装置外壳结构

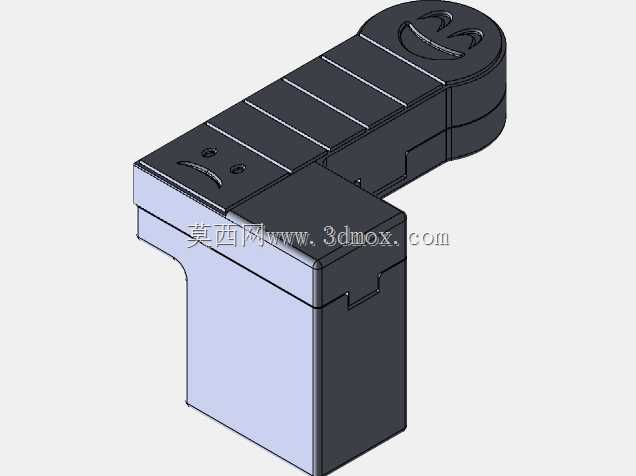

　　这款外壳结构针对小型土壤水分监测类电子装置开发，适配基于Arduino的迷你开源硬件项目，核心服务于家庭盆栽种植、小型试验田作物培育、阳台园艺种植这类需要精准掌握土壤含水状态的场景，解决日常种植过程中靠经验判断浇水量容易出现的旱涝不均问题，避免植物因土壤过湿烂根、过缺水干枯的养护痛点。从实际使用场景出发，装置需要直接插入栽培土壤中使用，因此外壳下半部分设计为规整的直壁方柱结构，柱体边缘做了小圆弧过渡处理，既可以减少插入土壤时的阻力，也能避免尖锐棱角在插拔过程中划伤使用者，同时直壁结构能保证装置插入土壤后保持稳定直立，不会因土壤松软出现倾斜歪倒的情况，方柱的截面尺寸经过反复适配，刚好容纳内部的水分检测探针、核心控制电路板与供电模块，

　　不会出现内部空间冗余导致元件晃动、或是空间不足挤压元件的问题，插入土壤的深度边界也做了隐性的结构限位，方柱与上部结构衔接的台阶面就是插入深度的限位面，使用时将方柱部分插入土壤直到台阶面贴合土表即可，不需要额外测量插入深度，能保证探针处于合适的土壤检测层，避免插入过深触碰种植容器底部、或是插入过浅导致检测数据失准。上部的功能舱体采用L型转折布局，转折处做了加厚的筋位处理，提升整体结构的抗扭强度，避免插拔过程中受力出现壳体开裂。舱体上表面预留了LED透光区域，对应内部的状态指示LED，不同的亮灯模式对应不同的土壤水位区间，使用者不需要额外连接显示设备，站在种植区域旁就能直观读取土壤含水状态，上部圆形端面上设计的笑脸造型结构并非单纯装饰，

　　其凹陷区域刚好对应内部的功能按键位置，不需要额外在壳体上开孔做按键凸台，既简化了壳体的密封结构，也能通过造型区分按键区域，使用者盲操作就能找到按键位置，同时笑脸造型也能让工业属性的传感装置更具亲和力，适配家庭园艺的使用场景。壳体的上下盖采用卡扣式连接结构，沿合模线布置的内扣卡扣均匀分布在舱体边缘，不需要额外使用螺丝固定，组装时对准卡扣按压即可完成上下盖的装配，拆卸维护时用薄撬片沿缝隙轻轻撬动就能分开壳体，既保证了日常使用时的连接牢固性，也方便后期更换电池、检修内部电路。壳体表面的条状凹槽结构一方面是增加插拔时的手部摩擦力，避免手上沾有泥土或水时打滑，另一方面也能提升壳体的结构刚性，减少薄壁壳体的形变概率。

　　在设计过程中充分考虑了户外与室内使用的环境适应性，壳体的接缝处做了错位止口设计，能减少浇水时的飞溅水、土壤中的潮气渗入壳体内部，避免内部电路出现短路问题，同时整体结构没有多余的外凸部件，日常收纳、搬运过程中不容易出现磕碰损坏。针对内部元件的布局，壳体内部设计了多个定位柱与卡槽，Arduino控制板、LED模块、电池、探针接线端都有对应的固定位置，组装时不需要额外打胶固定，元件卡入对应位置就能牢牢固定，避免装置插拔、移动过程中元件移位导致接线松脱。探针的引出位置在方柱结构的最下端，引出孔做了锥形沉台设计，探针安装后沉台处可以填充密封胶，进一步提升根部的密封性能，避免土壤中的水汽顺着探针缝隙进入壳体内部。整体外形没有复杂的曲面结构，所有结构都采用均匀壁厚设计，壁厚控制在常用的工程塑料注塑壁厚区间，既适合3D打印快速打样验证，也适合小批量注塑生产，不需要复杂的模具抽芯结构，能大幅降低生产制造成本。
