壁挂式重载可调枢轴吊环结构设计

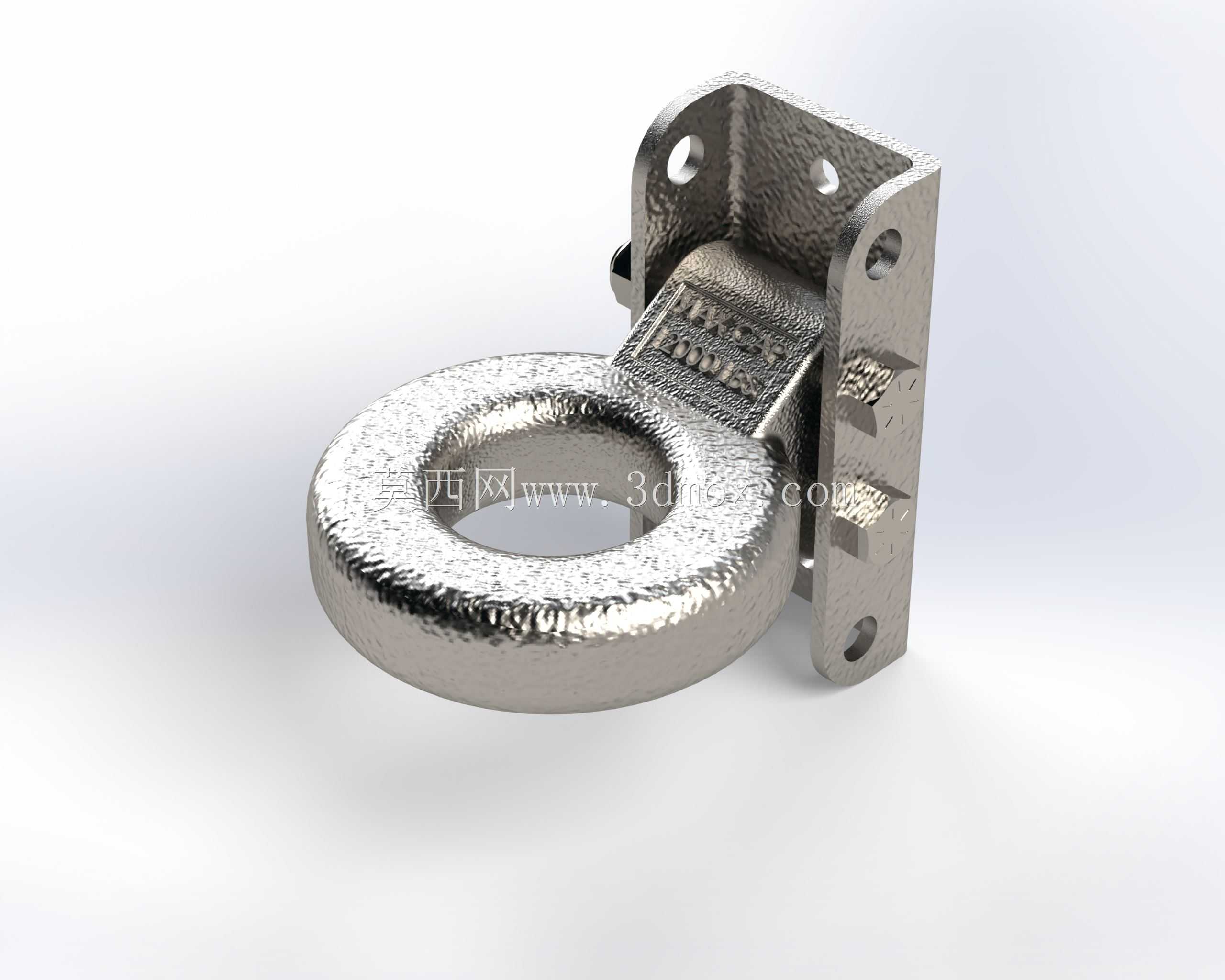

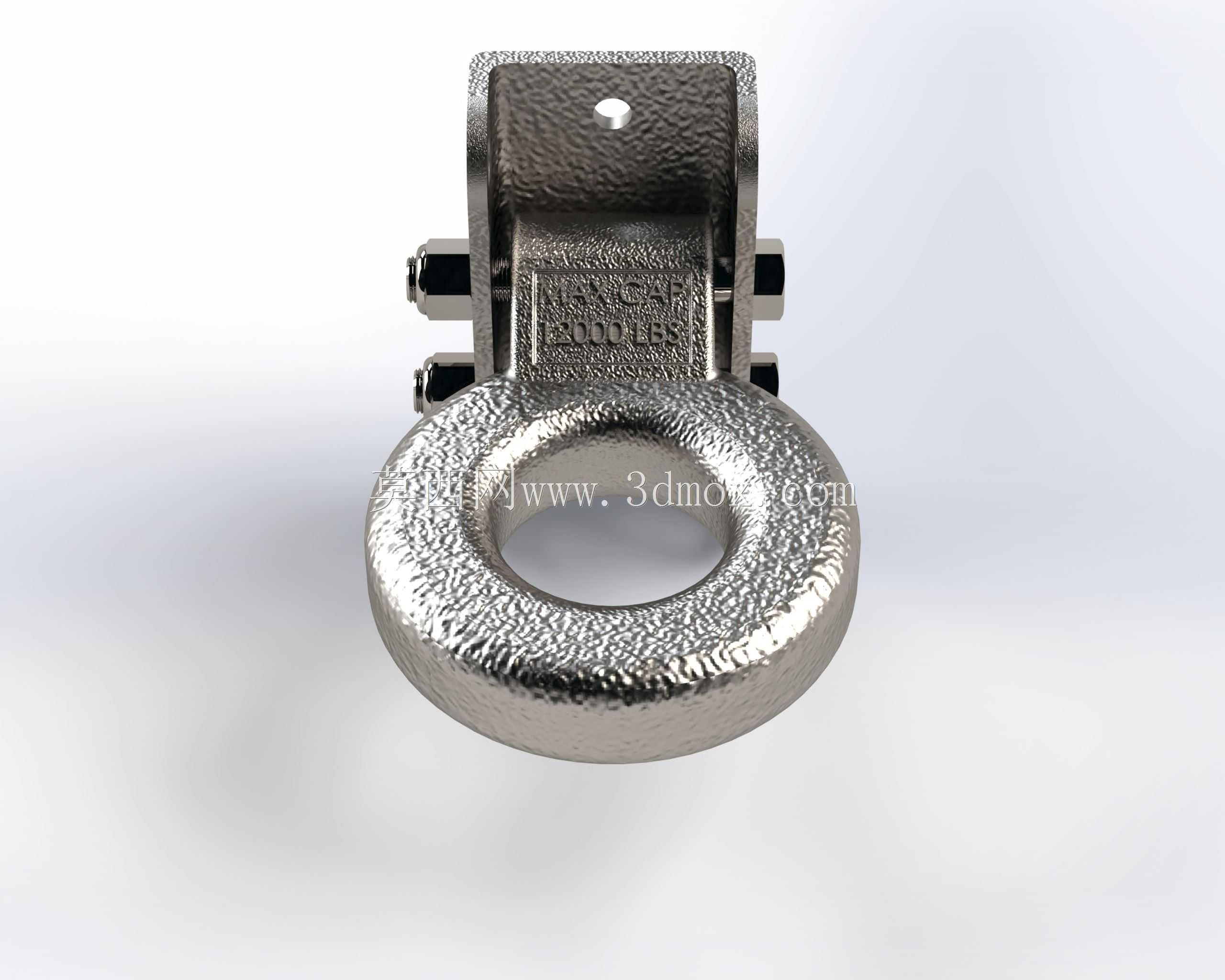

　　在工业厂房管线布设、重型设备侧壁吊装、仓储区域临时挂点设置这类场景里，壁挂式枢轴吊环是很容易被忽略但直接关系作业安全的核心受力构件，很多现场安装时出现的吊点变形、挂接滑脱问题，追根溯源都是前期选型或建模阶段没有理清构件的受力边界与安装匹配要求。这款枢轴环的设计首先锚定了12000磅的额定承重阈值，对应常规工业场景里中小型设备移位、重型管线临时吊挂、检修作业安全绳挂点的载荷需求，设计阶段没有采用一体铸造成型的整体结构，而是拆分了壁挂支座、枢轴连接块、环形吊眼三个独立子部件，每个部件的受力路径单独做了应力校核，避免整体结构在应力集中位置出现无预警断裂。从安装边界来看，壁挂支座采用L型折弯贴合结构，立面设置四个沉头安装孔，

　　孔位间距匹配工业现场常用的8.8级M12膨胀螺栓安装尺寸，支座底面与安装基面完全贴合后，沉头孔可让螺栓端面完全埋入支座平面，不会出现凸起干涉枢轴块转动的问题；水平折边的厚度做了加厚处理，当吊环承受斜向拉力时，水平边可抵消部分倾覆力矩，避免支座立面螺栓承受额外的剪切载荷。枢轴连接块是整个结构的核心活动部件，设计时在连接块与支座的配合面做了0.2mm的间隙配合，既保证连接块可绕枢轴在一定角度范围内自由转动，适配不同方向的吊索拉力角度，又不会因间隙过大出现吊点晃动的问题；连接块与吊环的衔接位置采用了圆弧过渡结构，没有直角锐边，避免吊索在受力时被锐边切割出现断丝风险，同时过渡圆弧的半径做了匹配计算，

　　保证吊索弯折角度不超过其允许的最小弯曲半径。吊环部分采用2.5/16英寸的标准眼孔尺寸，这个尺寸可适配市面上绝大多数的卸扣、安全绳挂钩、吊索端头的挂接需求，不需要额外加装转换接头；环体的截面采用圆形截面设计，相比扁形截面的吊环，圆形截面在受拉时应力分布更均匀，不会出现截面棱角位置的应力集中，环体表面做了滚花纹理处理，在人工手动挂接卸扣时可增加摩擦力，避免手部沾油时出现滑脱问题。实际建模过程中，需要特别注意几个配合位置的公差设定：枢轴销与连接块、支座的配合采用基孔制过渡配合，既保证销子不会在使用过程中脱出，又能让连接块转动顺畅无卡滞；吊环与连接块的焊接位置，建模时要预留出焊角的尺寸空间，避免实际焊接后出现尺寸超差导致吊环无法正常转动；

　　支座的安装孔位要做同轴度校验，保证四个孔位与现场安装基面的预埋螺栓位置完全匹配，避免现场安装时出现扩孔破坏支座结构强度的问题。从应用场景拓展来看，这款枢轴环不仅可用于固定墙面的吊点设置，也可适配在重型设备的侧壁作为设备移位的吊装挂点，或是在仓储货架的立柱上作为重型物料的临时悬挂点，不同场景下只需要调整安装螺栓的规格与锚固深度，不需要改动枢轴环本身的结构尺寸。设计时还考虑了长期使用的磨损问题，枢轴销的表面做了硬化处理，耐磨性能是普通碳钢的3倍以上，在长期反复转动使用的场景下，销子的磨损量可控制在允许范围内，不会因磨损出现间隙过大导致吊点晃动；吊环的内孔表面做了圆弧抛光处理，减少吊索与环体接触位置的摩擦损耗，延长吊索的使用寿命。很多结构设计人员在做这类吊点构件建模时，往往只关注整体的外形尺寸，忽略了受力路径的传导与安装配合的细节，比如安装孔的沉头深度不够导致螺栓凸起干涉转动、配合间隙过小导致构件卡死、应力集中位置没有做圆弧过渡导致受力断裂，这些细节问题在三维建模阶段提前规避，可大幅减少后续现场安装、使用过程中的故障概率，也能让构件的承重性能完全达到设计阈值，保障起重吊挂作业的安全。
