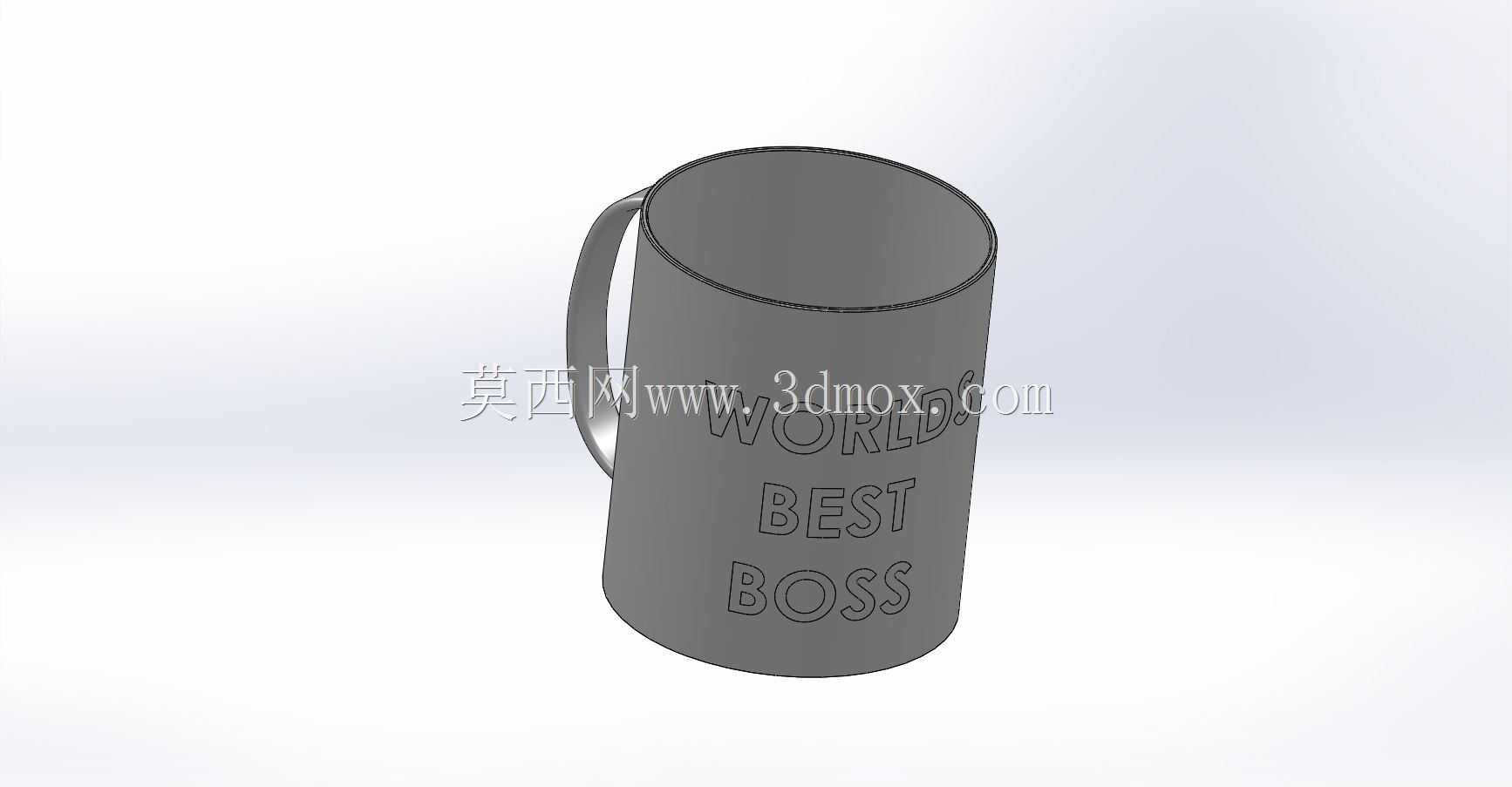

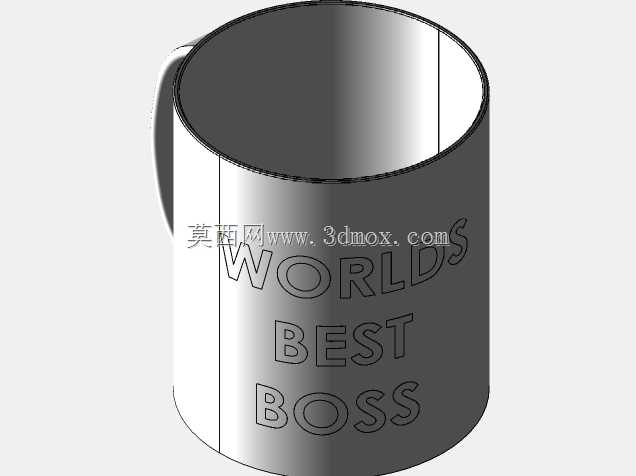

刻字带柄办公饮水马克杯结构设计

　　同时杯柄与杯身的连接位置做了R3的圆角过渡，避免应力集中导致长期使用后连接处开裂。杯身的刻字区域设置在杯身正面中上部，距离杯口30mm的位置，这个位置刚好是人员坐姿平视时的视觉焦点，不需要刻意低头就能看到杯身的文字内容，刻字深度控制在0.3mm，既不会因为刻字过深导致杯壁壁厚不均影响结构强度，也不会因为刻字过浅导致日常清洗后文字被磨损模糊。杯口位置做了1.5mm的卷边处理，卷边的圆角半径为1mm，饮水时嘴唇接触杯口的触感更顺滑，不会出现锋利边缘刮蹭的问题，同时卷边结构也提升了杯口的结构刚度，即使日常使用中偶尔有轻微磕碰，杯口也不容易出现变形豁口。杯底设计了5mm高度的内凹圈足，圈足的外径比杯身外径小6mm，日常办公场景里的饮水器具，往往容易被结构设计从业者忽略，这类看似简单的民用产品，实则藏着不少人机工程与结构合理性的细节考量。这款带柄圆柱马克杯的设计，首先锚定的是办公桌面的使用场景：常规办公桌边缘到工位人员手肘的活动距离约300-400mm，杯身整体高度控制在120mm，外径85mm，刚好适配常规办公杯垫的尺寸边界，放置时不会超出杯垫范围，避免杯底冷凝水沾湿桌面文件。杯柄的弧度设计没有采用常规的半圆弧，而是做了15度的内收倾角，这个角度是经过多次握持模拟确定的：人员坐姿握持时，手腕不需要刻意弯折就能自然握住杯柄，指缝与杯身外壁预留12mm的间隙，即使盛装80摄氏度以上的热水，杯壁传导的热量也不会烫到指节，

　　放置在桌面时圈足先接触接触面，避免杯底整个平面与桌面贴合形成负压，拿起杯子的时候不会出现因为负压导致杯垫被带起的情况，同时圈足的存在也让杯底与桌面之间预留了微小间隙，即使桌面上有少量洒出的积水，也不会浸泡杯底，减少杯底长期接触水渍出现的材质老化问题。从壁厚设计来看，杯身整体壁厚均匀控制在2.5mm，这个厚度对于日常使用的饮水杯来说，既保证了足够的结构强度，盛装液体时不会因为轻微外力就出现变形，也兼顾了一定的保温性能，盛装热饮时热量不会过快散失，杯壁外表面的温度也能保持在人手可接受的接触范围内。杯身内部的底部做了R5的圆角过渡，没有直角死角，日常清洗时抹布可以轻松触碰到杯底所有位置，不会残留茶渍或者咖啡渍，

　　避免长期使用后出现难以清理的污垢堆积。很多民用器具的结构设计看起来没有复杂的传动或者装配关系，但恰恰是这类日常高频使用的产品，每一处尺寸的微调都直接影响使用体验，比如杯柄的宽度设计为20mm，刚好适配成年人四指并拢的握持宽度，不会因为过窄导致握持时勒手，也不会因为过宽导致手型偏小的使用者抓握不稳。杯身的圆柱度公差控制在0.2mm以内，保证放置在平面上时不会出现晃动，即使是表面略有不平整的办公桌，圈足的接触面积足够大，也能保持放置稳定，不会轻易倾倒洒出液体。这类文创类饮水器具的设计，往往需要在外观表达和结构实用性之间找到平衡，杯身的刻字内容没有做凸起设计，而是采用凹陷刻字的形式，一方面避免凸起的文字在日常使用中被磨损掉漆，另一方面凹陷的结构也不会在堆叠放置时（比如多个杯子叠放收纳）出现卡滞的问题，杯身内部的光滑圆柱面，也保证了杯子可以互相嵌套收纳，减少仓储和运输过程中占用的空间。从材料适配的角度来看，这个结构模型既可以适配陶瓷烧制工艺，也可以适配食品级304不锈钢冲压工艺，或者食品级PLA的3D打印制作，不同工艺下只需要根据材料的收缩率微调尺寸参数即可，基础的结构形态不需要做大幅改动，具备较好的工艺通用性。在实际的办公场景中，这类杯子除了日常饮水使用，也可以作为工位的小型收纳容器，放置回形针、图钉之类的小型办公文具，杯身的结构刚度足够，即使放置金属小物件也不会出现变形，杯口的卷边结构也不会刮伤取用文具时的手指。

　　很多刚入行的结构设计从业者会觉得这类简单产品没有设计含量，实则不然，所有的结构细节都要围绕实际使用场景中的痛点来调整，比如很多廉价马克杯会出现杯柄连接处断裂、杯口磕碰豁口、放置不稳容易倾倒、清洗有死角残留污垢等问题，这些问题都需要在三维建模阶段就通过尺寸和结构设计提前规避，而不是等到产品开模生产后再去修改，那样会产生极高的迭代成本。建模过程中，杯身与杯柄的连接位置需要做连续的曲率过渡，不能出现生硬的拼接棱角，一方面是为了提升握持的触感，另一方面也是为了避免工艺生产过程中出现应力集中，比如陶瓷烧制时的应力开裂、金属冲压时的褶皱问题。杯底的圈足高度也经过反复验证，5mm的高度既不会因为过高导致杯子重心上移容易倾倒，也不会因为过低导致负压问题无法解决，重心位置控制在杯身总高度的三分之一处，即使不小心碰到杯身上部，杯子也会因为重心偏低不容易翻倒，减少液体洒出损坏桌面电子设备的风险。
