半比例PiperCub飞机鳍舵结构设计

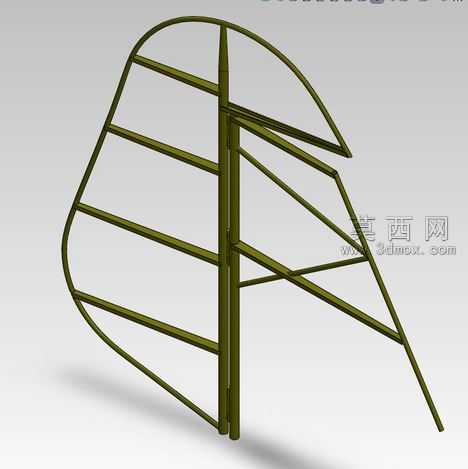

本模型为1/2比例Piper Cub机型的尾鳍与船舵组合部件，是该轻型飞机尾部气动控制结构的核心组成部分，建模过程严格参照真实Piper Cub的实物测绘尺寸按比例缩放还原，整体采用参数化建模逻辑搭建，保证各部件尺寸比例协调、装配关系精准。模型主体结构分为垂直安定面骨架与方向舵活动骨架两部分，垂直安定面采用弧形外轮廓的框式骨架设计，沿纵向设置多根平行横向支撑肋条，搭配中心垂直主承力梁，既还原了真机尾鳍的流线气动外形，也通过框架式结构还原了真机的轻量化设计逻辑；方向舵部分采用与垂直安定面匹配的铰接式骨架结构，设置斜向支撑梁与横向肋条组合，保证舵面结构刚度的同时，还原了真机舵面可绕铰接轴转动的活动结构特性。建模过程中对骨架杆件的衔接处做了精细化的布尔运算处理，所有杆件交接位置无错位、无破面，各支撑肋条与主承力梁的连接位置均做了贴合曲面的裁切处理，保证结构衔接的严丝合缝。材质渲染方面，模型整体采用军绿色哑光金属材质模拟真机的航空铝合金骨架涂装，材质参数调整了适当的粗糙度与金属度，还原航空金属构件的真实质感，同时对骨架杆件的边缘做了细微的倒角处理，避免尖锐棱角带来的不真实感，渲染场景采用浅灰色纯色背景搭配柔和的漫反射光照，清晰突出结构本身的线条与层次，无多余光影干扰结构展示。设计思路上优先还原真机尾鳍与舵面的结构逻辑与气动外形，在保证1/2缩放比例精准的前提下，简化了真机内部非核心的细小连接件，保留核心承力结构与外形轮廓，既适合航空爱好者做结构参考，也可用于缩比模型制作、航空教学演示等场景，模型整体结构完整无缺失，各部件分组清晰，可直接用于后续的装配验证、3D打印或者进一步的气动仿真分析。
