Clerget9b130马力发动机汽缸结构模型

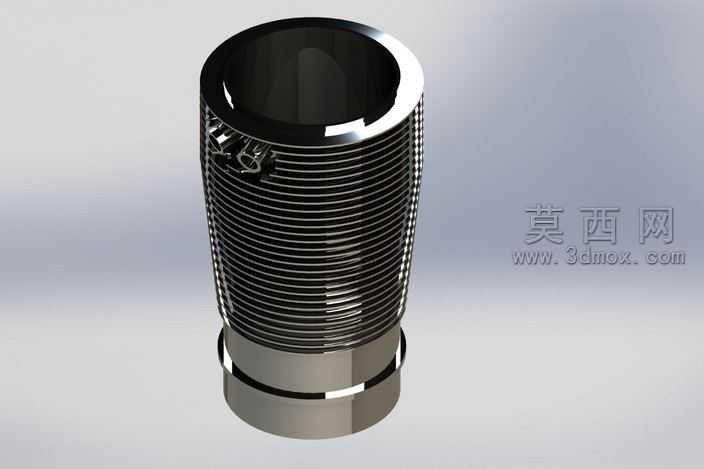

本模型为Clerget9b130马力发动机配套汽缸的三维建模作品，整体建模过程严格遵循星型发动机汽缸的真实尺寸比例与结构逻辑，在三维建模阶段首先通过旋转凸台命令生成汽缸的主体筒状基体，精准还原汽缸内壁的光滑工作腔形态，保证后续虚拟装配中与活塞组件的配合公差符合机械设计规范。针对汽缸外壁密集的环形散热鳍片结构，建模时采用阵列特征命令完成等距排布，每一片鳍片的厚度、间距都参考早期航空发动机汽缸的散热设计参数，既保证散热面积的设计合理性，也还原了老式航空发动机汽缸的标志性外观特征。在细节结构处理上，模型还原了汽缸上部的气门安装凸台与固定卡扣结构，通过拉伸切除、圆角命令处理凸台的过渡曲面，避免尖锐棱角带来的渲染失真，同时还原了汽缸下部的定位环带结构，保证与曲轴箱装配时的定位精度。材质渲染阶段，为汽缸内壁赋予高反光的深色金属材质，模拟缸套经过珩磨处理的光滑金属表面质感，外壁散热鳍片部分采用略带磨砂质感的银灰色金属材质，区分缸套与散热鳍片的不同加工工艺，下部定位环带则添加轻微的金属磨损做旧效果，还原部件长期使用后的真实质感，渲染时采用侧上方主光源搭配环境补光，突出散热鳍片的层叠层次感与金属表面的反光特性，让整体模型的视觉效果更贴近真实工业部件的展示效果。整个模型的设计思路围绕老式航空发动机汽缸的功能结构展开，在保证外观还原度的同时，所有结构特征都符合机械加工的工艺逻辑，可用于发动机结构教学、老式航空动力装置的结构展示场景，模型的特征树层级清晰，各部分结构可单独编辑调整，方便后续进行结构修改或者装配对接。
