P-51战机起落架收放退刀钩结构设计

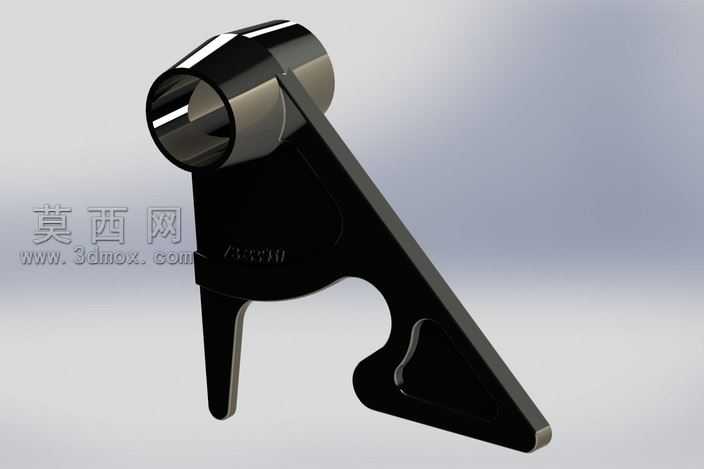

本模型为P-51战机配套的起落架退刀钩构件，采用SolidWorks完成全参数化三维建模，建模过程严格参照实物测绘的尺寸比例，对构件的每一处结构细节都做了精准还原。首先从构件上部的轴套结构开始搭建，该轴套为空心圆柱结构，是退刀钩与起落架主体铰接的核心安装位，建模时严格控制轴套的内外径尺寸、轴向长度，保证后续铰接装配的同轴度精度，轴套外侧与钩体主体做了顺滑的过渡圆角处理，避免应力集中问题。钩体主体为异形板状结构，建模时通过多段样条曲线勾勒外轮廓，再通过拉伸命令生成基础实体，之后对轮廓边缘做统一的倒角处理，还原金属机加工零件的工艺特征。钩体上延伸出的两个卡爪结构，分别对应起落架收放过程中的锁止与退刀功能，其中较长的直爪为触发端，较短的带弧形卡槽的爪体为锁止端，建模时精准还原了卡槽的弧度与深度，保证锁止动作的配合精度。钩体下部的三角形镂空结构，是在保证构件整体结构强度的前提下做的轻量化设计，建模时通过拉伸切除命令完成镂空，镂空边缘同样做了圆角过渡，避免应力集中导致的构件断裂风险。构件表面的编号标识采用包覆命令完成，还原实物的标识特征。材质设置上采用航空常用的高强度铝合金材质，调整材质的金属粗糙度、反射率参数，模拟阳极氧化处理后的金属表面质感，渲染时采用柔和的侧光打光，突出构件的轮廓层次与金属质感，同时清晰展现各部分的结构衔接关系。整个建模过程遵循航空机械零件的设计逻辑，每一处结构都对应实际的功能需求，既保证了外观的还原度，也确保了模型结构的合理性，可用于航空机械结构教学、起落架收放机构原理演示等场景。
