P-51节流象限封面板钣金结构设计

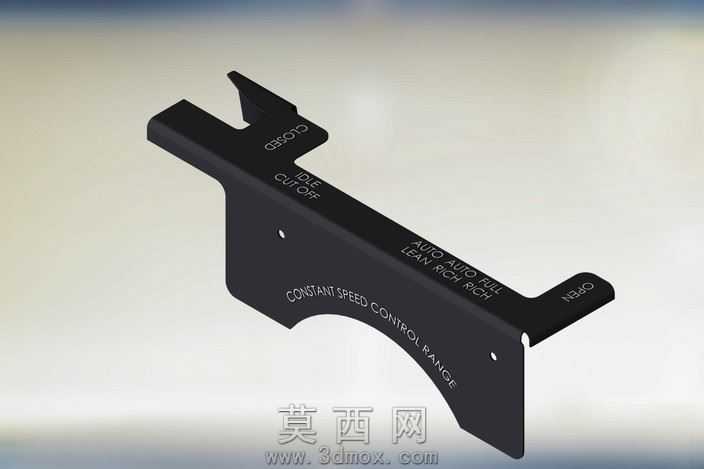

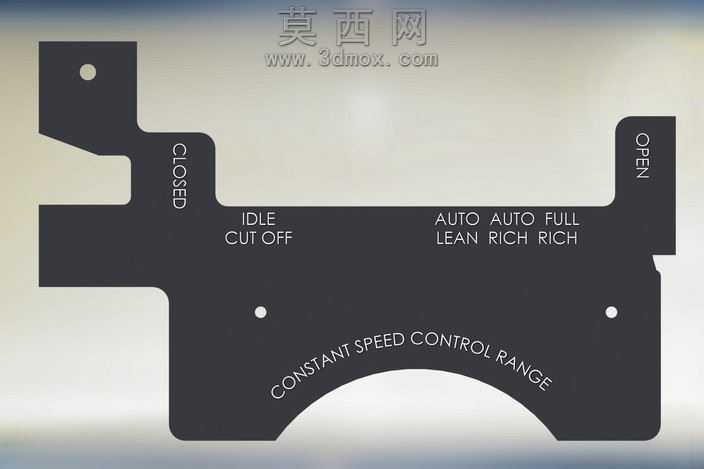

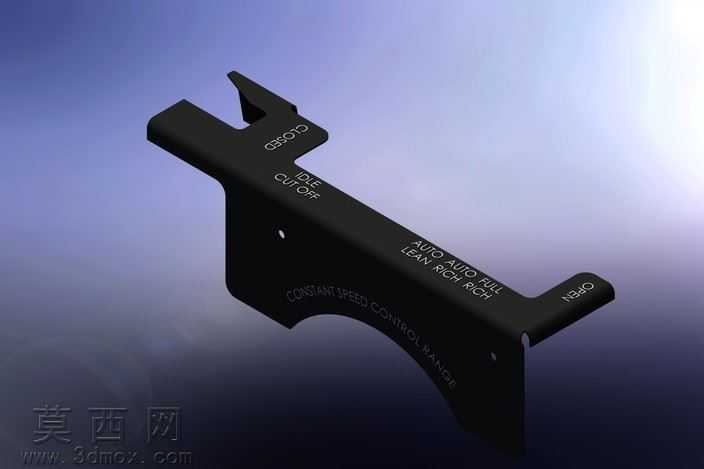

本作品为航空类节流控制组件配套的象限封面板钣金件三维设计，建模阶段采用SolidWorks钣金模块完成全参数化构建，首先绘制零件的基础轮廓草图，结合零件实际使用的功能需求，精准定位各个功能缺口的位置与尺寸：顶部的叉形缺口用于对应操纵机构的档位卡位，侧边延伸的凸耳用于安装固定与档位标识承载，中部的弧形缺口用于避让操纵杆的转动行程，避免机构运动过程中发生干涉。建模过程中严格遵循钣金加工工艺规范，设置统一的板材厚度参数，对所有锐边进行工艺圆角处理，避免加工后出现应力集中与划损风险，同时在对应安装位置预留标准尺寸的装配孔位，保证孔位同轴度与位置公差符合装配要求。材质设计上选用航空常用的高强度铝合金板材作为基础材质，渲染阶段赋予零件哑光黑色阳极氧化的表面质感，还原零件实际加工后的表面处理效果，同时在零件表面精准蚀刻对应档位的标识文字，包括不同工况档位的标注、恒定转速控制范围的说明文字，所有文字的位置、字号均参考实物布局排布，保证标识清晰易读且不影响零件结构强度。设计过程中同步完成钣金展开工序的参数设置，可直接生成符合钣金折弯加工要求的展开平面图样，展开图中自动标注折弯线位置、折弯角度与折弯扣除值，能够直接对接数控冲压、折弯加工工序，无需二次调整参数。结构设计上充分考虑零件的使用场景，作为节流操纵机构的象限限位封面，既要承担档位限位的功能，又要覆盖内部机构起到防护与标识作用，因此在轮廓设计上兼顾了结构刚度与轻量化需求，在非受力区域做弧形挖除处理，在保证零件整体抗变形能力的前提下降低零件重量，同时各个卡位缺口的边缘做微小的倒角处理，减少操纵过程中档位切换的卡滞感，提升操纵手感。渲染阶段采用柔和的工作室光照环境，多角度展示零件的轮廓特征、表面标识与安装结构，清晰呈现各个功能区域的设计细节，直观体现零件的功能属性与结构特点，整个建模过程参数关联完整，修改任意尺寸参数均可同步更新实体模型与展开图样，具备良好的可编辑性与工程实用性。
