方程驱动波形曲面弹簧垫圈结构设计

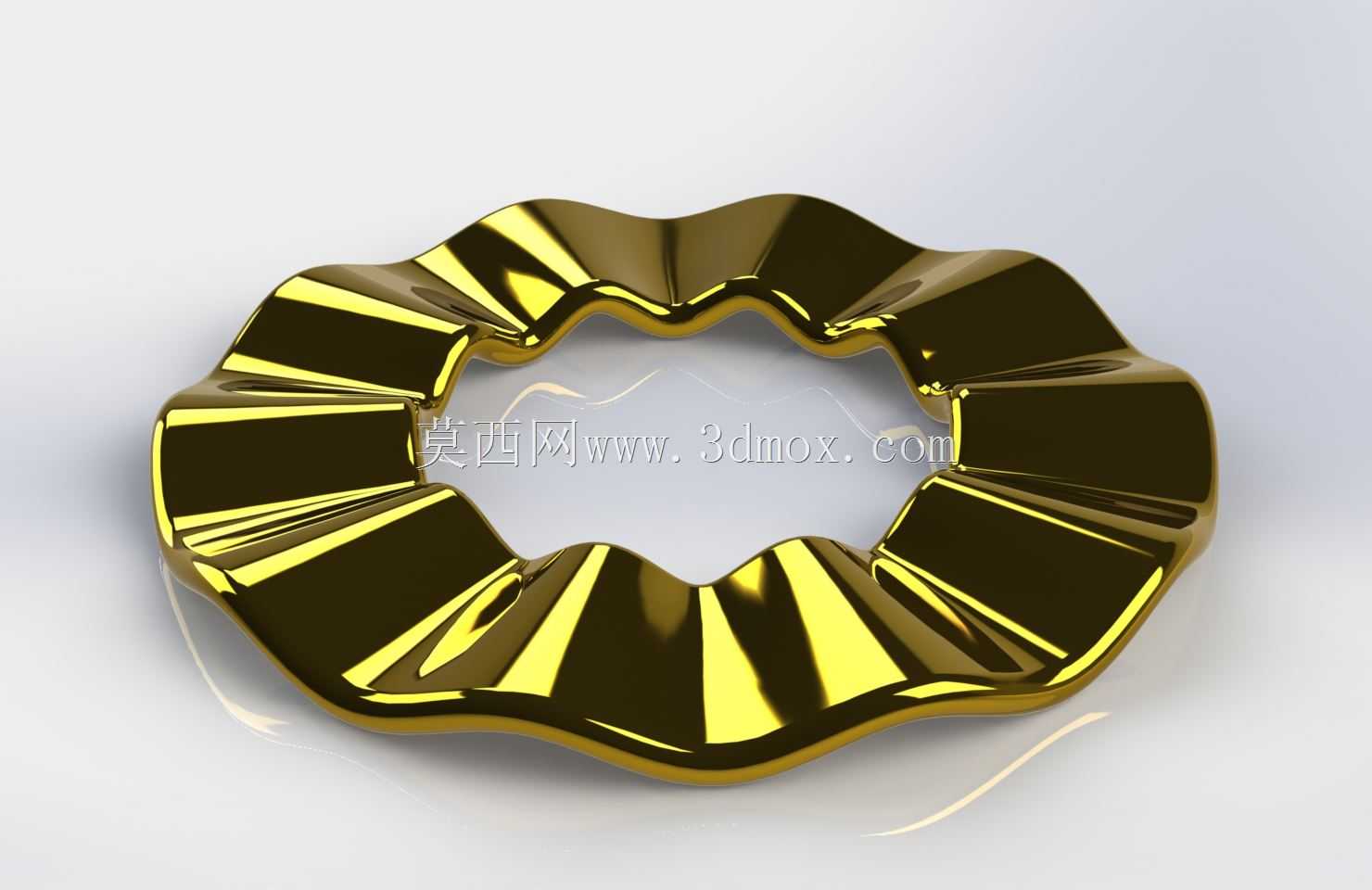

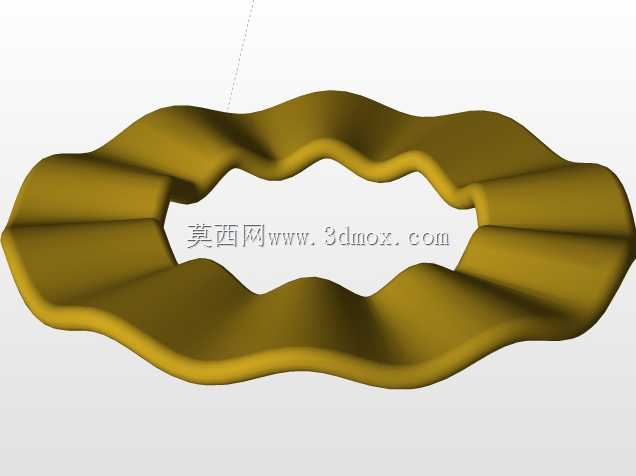

　　在重型装备、大载荷振动工况的连接副设计中，常规平垫圈无法补偿长期交变载荷下的连接预紧力衰减，普通开口弹簧垫圈的刃口易刮伤连接面、且在大预紧力下容易发生塑性变形失效，这类波形结构的弹性垫圈就成了重载连接场景的优选方案。不同于常规冲压成型的波形垫圈，这个垫圈的曲面完全由参数化方程驱动生成，每一段波峰波谷的曲率都经过连续化处理，不存在冲压件常见的圆角突变、应力集中区域，在承受轴向载荷时，应力能沿着连续的曲面均匀扩散，不会出现局部应力超限导致的永久变形。从安装适配性来看，这类大尺寸垫圈主要适配M36以上的大规格高强度螺栓连接，常见于风电塔筒法兰连接、重型压机机架拼接、大型振动筛的侧板紧固、矿山破碎设备的衬板固定这类场景，

　　这类场景的共同特点是连接部位长期承受交变振动、冲击载荷，普通垫圈的防松效果会在设备运行3-6个月后快速衰减，而这种连续曲面的弹性垫圈能依靠自身的轴向弹性变形，持续补偿螺栓蠕变、被连接件表面压溃带来的预紧力损失，不需要频繁停机复紧螺栓。设计这类曲面垫圈的时候，首先要确定的是安装边界尺寸：垫圈的内径要比配套螺栓的公称直径大0.5-1mm，保证安装时能顺利穿过螺栓杆，不会出现卡滞；外径要比螺栓六角头的对边尺寸小2-3mm，避免垫圈边缘超出螺栓头承压面，导致局部压应力集中；垫圈的自由高度要根据所需的补偿量确定，一般为对应规格平垫圈厚度的2.5-3倍，压并高度不超过平垫圈厚度的1.2倍，保证螺栓拧紧后垫圈被压至接近压并状态时，

　　能提供稳定的轴向回弹力。这个模型的曲面生成逻辑是先在极坐标系下建立周向的波形函数，波数根据垫圈尺寸确定，大尺寸垫圈一般设置10-12个均匀分布的波峰，保证承压时每个角度的弹力均匀，不会出现偏载；再通过径向的曲率方程控制截面的过渡形状，让波峰到波谷的过渡曲面二阶连续，避免网格划分时出现畸形单元，也能让实际冲压或车削加工时的走刀路径更顺滑。实际选型应用时，要注意这类垫圈的适用工况：它不适合用在有强腐蚀的环境中，除非表面做对应的防腐镀层处理；安装时要保证被连接件的承压面平面度误差不超过0.1mm，否则会导致垫圈受力不均，波峰局部过载断裂；和双螺母防松、螺纹胶防松相比，这种弹性垫圈的优势是可重复拆装，多次拆装后弹力衰减率不超过15%，适合需要定期维护拆解的设备连接部位。很多工程师在选型时容易混淆波形垫圈和碟形弹簧的适用场景，碟形弹簧的刚度大、补偿量小，适合大预紧力、小变形的连接场景，而这种多波连续曲面的垫圈刚度更低、补偿行程更大，更适合振动幅度大、被连接件为铸件、焊接件这类表面存在一定平面度误差的连接场景。在建模过程中，方程驱动的优势是可以快速调整参数适配不同规格的螺栓，只需要修改内径、外径、波数、波高这几个核心参数，就能快速生成对应规格的垫圈模型，不需要逐段绘制曲面，也能保证所有同系列产品的曲面曲率一致性，减少后续加工编程的重复工作量。从受力特性来看，当螺栓拧紧到额定预紧力时，垫圈的波峰被压平约70%的自由高度，

　　此时垫圈提供的轴向弹力约为螺栓预紧力的8%-12%，这个弹力区间刚好能抵消设备运行时振动带来的预紧力波动，不会因为弹力过大导致螺栓承受额外的交变弯曲应力，也不会因为弹力过小起不到防松效果。这类大尺寸垫圈的加工方式一般有两种，小批量生产时采用圆钢车削成型后做表面抛光、热处理，保证整体的材料金相组织均匀，弹力一致性好；大批量生产时采用定制模具冲压成型，冲压后要做回火处理消除冲压应力，避免使用过程中出现应力松弛。安装时还要注意，垫圈的波峰要朝向被连接件一侧，波谷朝向螺栓头或螺母一侧，这样在螺栓拧紧的过程中，波峰能轻微嵌入被连接件表面，增加接触摩擦力，进一步提升防松效果，很多现场安装人员容易装反方向，导致防松效果下降30%以上。在做连接副的有限元仿真时，这种连续曲面的垫圈可以直接导入模型做接触分析，因为曲面是连续光滑的，不需要额外做几何修复，能大幅提升仿真前处理的效率，仿真结果也更贴近实际受力情况，不会因为模型的几何缺陷导致应力计算结果失真。
