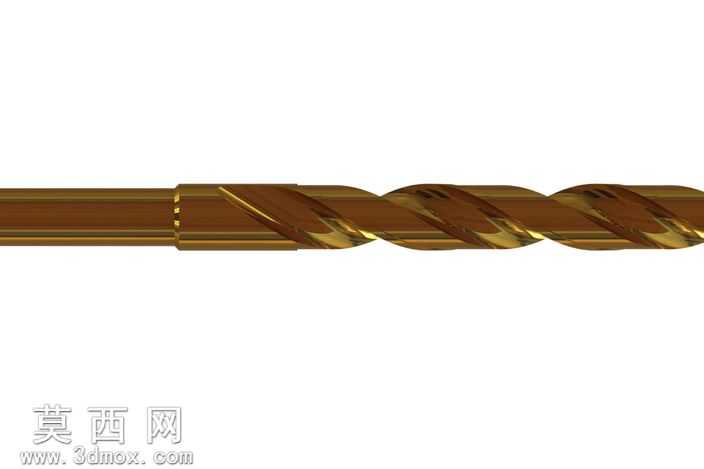

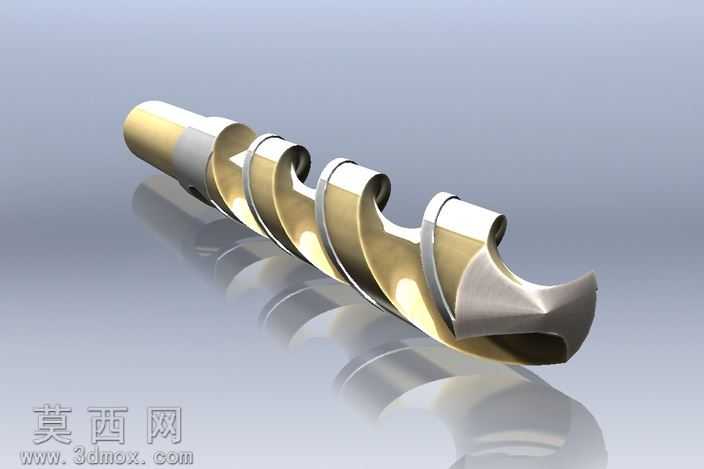

带应变仪结构的3/4规格合金钻头

本作品为适配应变测试需求的3/4规格钻头三维建模成果，建模过程围绕钻头实际加工使用的结构特性展开，首先依据标准钻头的几何参数搭建基础轮廓，精准还原了莫氏锥柄的定位装夹结构，保证锥面的锥度公差、配合长度完全符合通用装夹标准，可直接适配常规钻床、铣床的装夹接口。切削部分重点还原了双螺旋排屑槽的变导程曲面结构，通过扫掠、曲面放样等建模指令构建出流畅的槽型曲面，槽底圆弧过渡自然，既保证了钻削过程中切屑的顺畅排出，也还原了实际钻头的槽体强度设计。针对应变仪的适配结构，在钻头颈部预留了应变片粘贴的平整基准面，走线槽沿螺旋槽背部非切削区域布置，走线槽深度控制在不影响钻体整体刚性的范围内，同时保证测试线路可沿槽体稳定排布，避免钻削过程中切屑剐蹭线路。渲染阶段采用金属材质分层设置，钻柄部分做了氧化发黑的哑光金属质感，切削刃部分采用硬质合金的亮面金属材质，通过调整材质的反射率、粗糙度参数，还原出合金刃口锋利的高光质感，排屑槽表面做了细微的磨削纹理处理，让模型更贴近真实刀具的加工表面状态。结构设计上充分考虑了钻削过程的受力特性，钻芯厚度从切削端向柄部逐步递增，保证钻体的抗扭刚性，刃口处的横刃修磨结构也做了精准还原，还原了实际钻头降低轴向钻削力的设计细节。整体建模过程严格遵循机械加工刀具的设计规范，所有曲面均做了连续性检查，无破面、重叠面等建模缺陷，可直接用于刀具结构展示、钻削受力仿真分析、应变测试方案验证等场景，模型的几何参数完全匹配工业级3/4规格钻头的实际尺寸，能够为相关刀具优化、测试方案设计提供精准的三维模型支撑。
