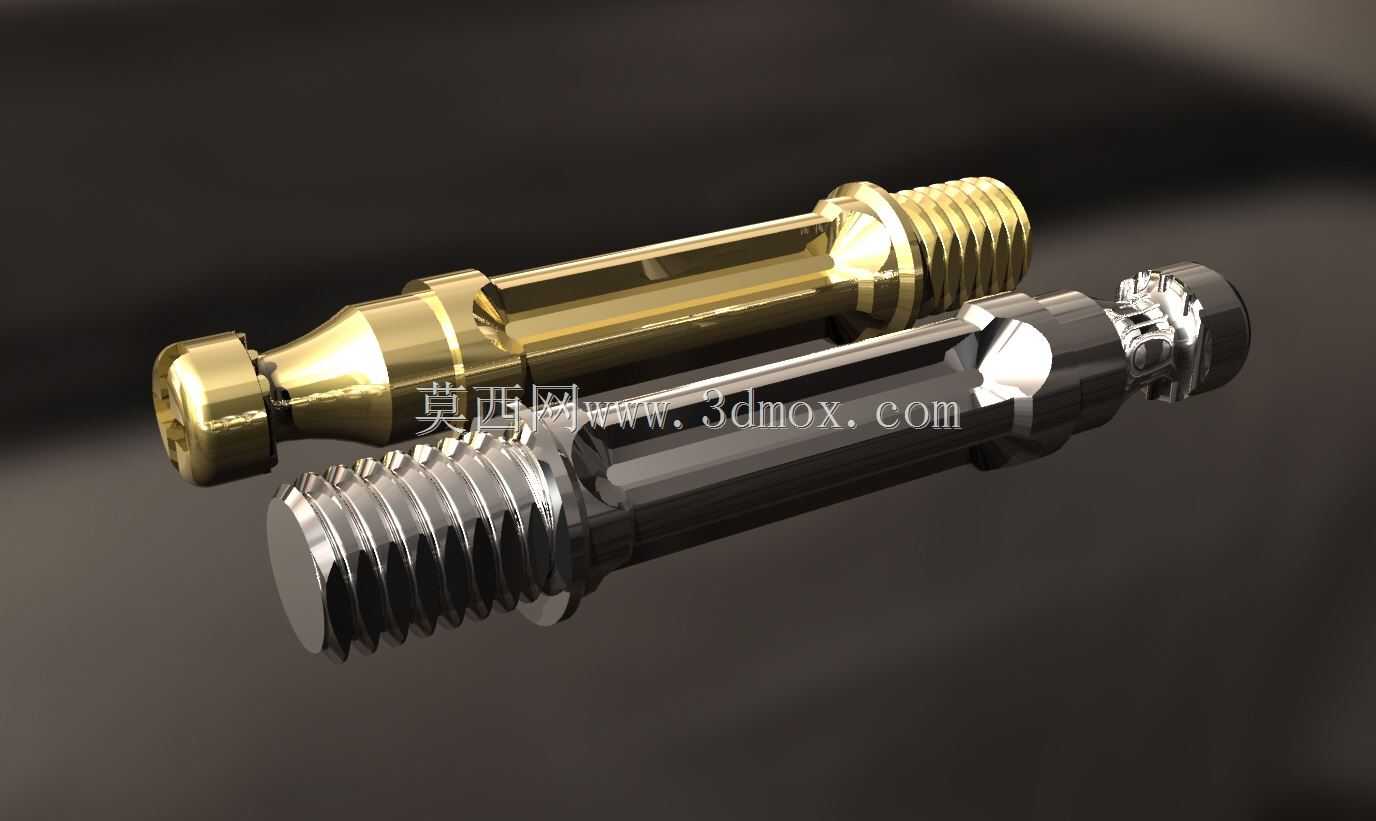

家具连接用M6规格凸轮锁紧销结构

　　这款M6规格的凸轮锁紧销，是板式家具组装环节里应用极广的隐形连接件，日常在定制衣柜、橱柜、办公板式工位的拼接工序中出镜率极高，和普通外露自攻螺丝、偏心轮连接件不同，它能实现板件之间的无外露孔位拼接，组装完成后家具外观面没有可见的连接痕迹，契合当下定制家具对外观整洁度的要求。从实际使用场景来看，它主要用于16mm-18mm厚度的刨花板、密度板、多层实木板的垂直拼接，比如柜体侧板与层板、侧板与顶板底板的连接，也可用于部分实木家具的暗装结构连接，安装时不需要在板件外表面打沉头孔，仅需在板件拼接面加工对应直径的预埋孔，以及侧面的锁紧操作孔即可，不会破坏家具外饰面的完整性。从功能特性上看，它的结构分为三个功能段：

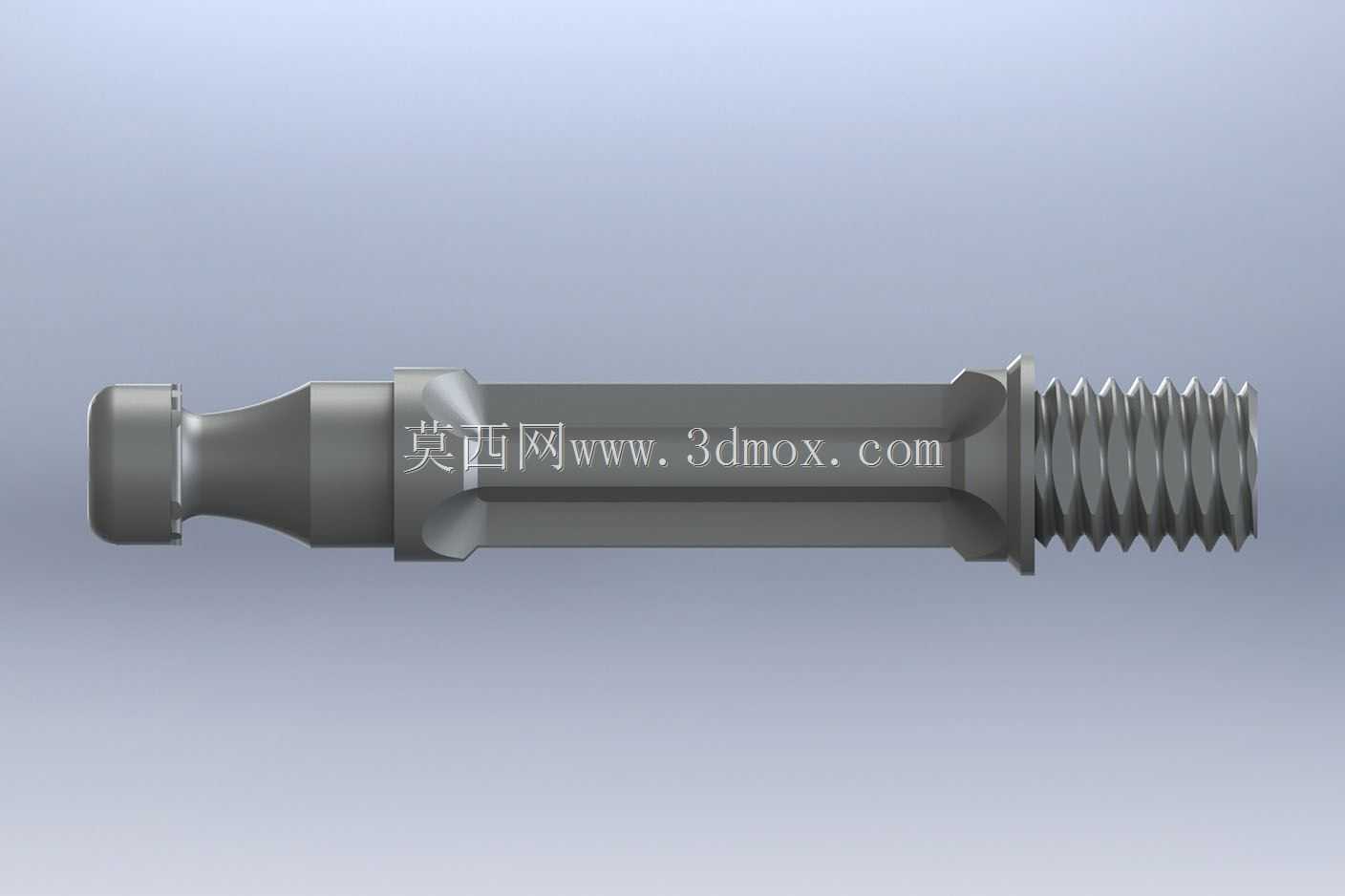

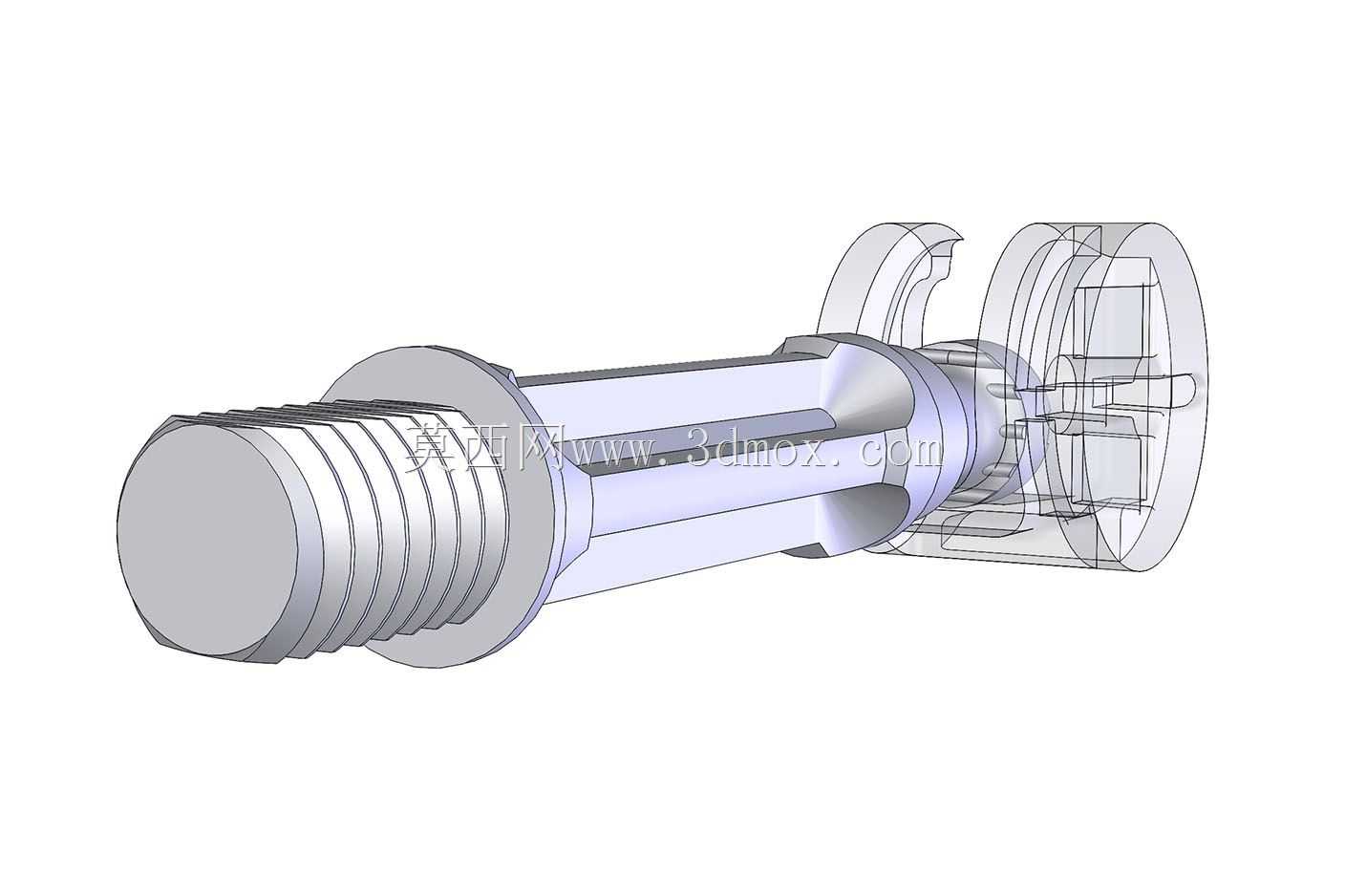

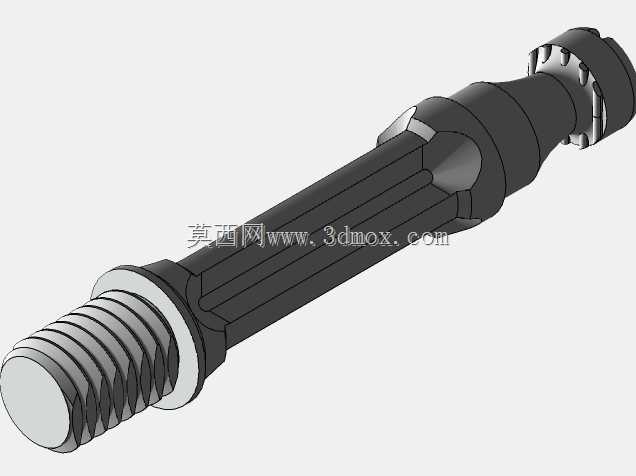

　　端部的外螺纹段用于和预埋在另一块板件里的塑料膨胀螺母咬合，中间的带开槽柱体是锁紧受力段，尾部的带驱动槽圆盘是操作段，当螺纹段完全拧入预埋螺母后，将相邻板件对齐套入柱体，再用螺丝刀转动尾部圆盘，中间开槽的位置就会卡入预埋螺母的限位凸点，随着转动角度增加，凸轮结构会持续拉紧两块板件，最终实现板件之间的紧密贴合，锁紧后板件之间的缝隙可以控制在0.1mm以内，不会出现普通连接件容易产生的板件松动、缝隙不均问题。设计这款构件的时候，首先要考虑的是安装容错率，毕竟家具厂的打孔设备精度参差不齐，现场组装工人的操作水平也有差异，所以中间柱体的开槽长度预留了2mm的调节余量，即使两块板的预埋孔位有±1mm的位置偏差，也能顺利完成锁紧，不会出现卡滞、

　　锁不紧的情况；尾部的驱动槽采用十字加一字的通用槽型，不管是电动螺丝刀还是手动螺丝刀都能操作，不需要配备专用的安装工具，降低了现场组装的工具成本。外形尺寸方面，这款凸轮销的总长度控制在32mm，适配18mm厚度板件的预埋深度要求，端部螺纹段长度为8mm，和常规M6规格的家具预埋膨胀螺母的咬合深度完全匹配，不会出现咬合过浅导致的拉脱问题，中间柱体的直径为7.8mm，对应的板件预埋孔直径推荐加工为8mm，既保证安装时能顺利插入，又不会因为间隙过大导致板件连接后出现晃动，尾部圆盘的直径为12mm，操作时的受力面积足够，转动锁紧时不会出现打滑、拧崩的问题。安装边界上需要注意，板件上的侧面锁紧操作孔中心距离拼接面的距离要控制在16mm，

　　孔直径加工为10mm，保证螺丝刀能顺利插入接触到尾部的驱动槽，同时操作孔的深度不需要打穿板件，只要能容纳尾部圆盘即可，不会影响板件另一侧的饰面；另外这款构件的锁紧方向是单向转动锁紧，反向转动即可松开，后期家具需要拆卸搬迁时，只需要反向拧动尾部圆盘就能分离板件，不会像一次性胶水连接那样破坏板件结构，可重复拆装次数能达到10次以上，满足家具多次搬迁重组的使用需求。从受力性能来看，单个凸轮销的垂直拉拔力能达到1500N以上，常规的层板连接使用2-3个就能满足承重要求，即使放置较重的书籍、厨具也不会出现板件脱落、下沉的问题，而且金属材质的构件本身不存在老化问题，比塑料材质的连接件使用寿命更长，在潮湿的厨房、卫生间环境下使用也不会出现锈蚀、强度下降的问题，表面的镀锌处理层能抵御日常使用中的潮气侵蚀，长期使用也不会在板件内部产生锈迹渗透的问题。
