家具连接用十字槽销钉凸轮结构件

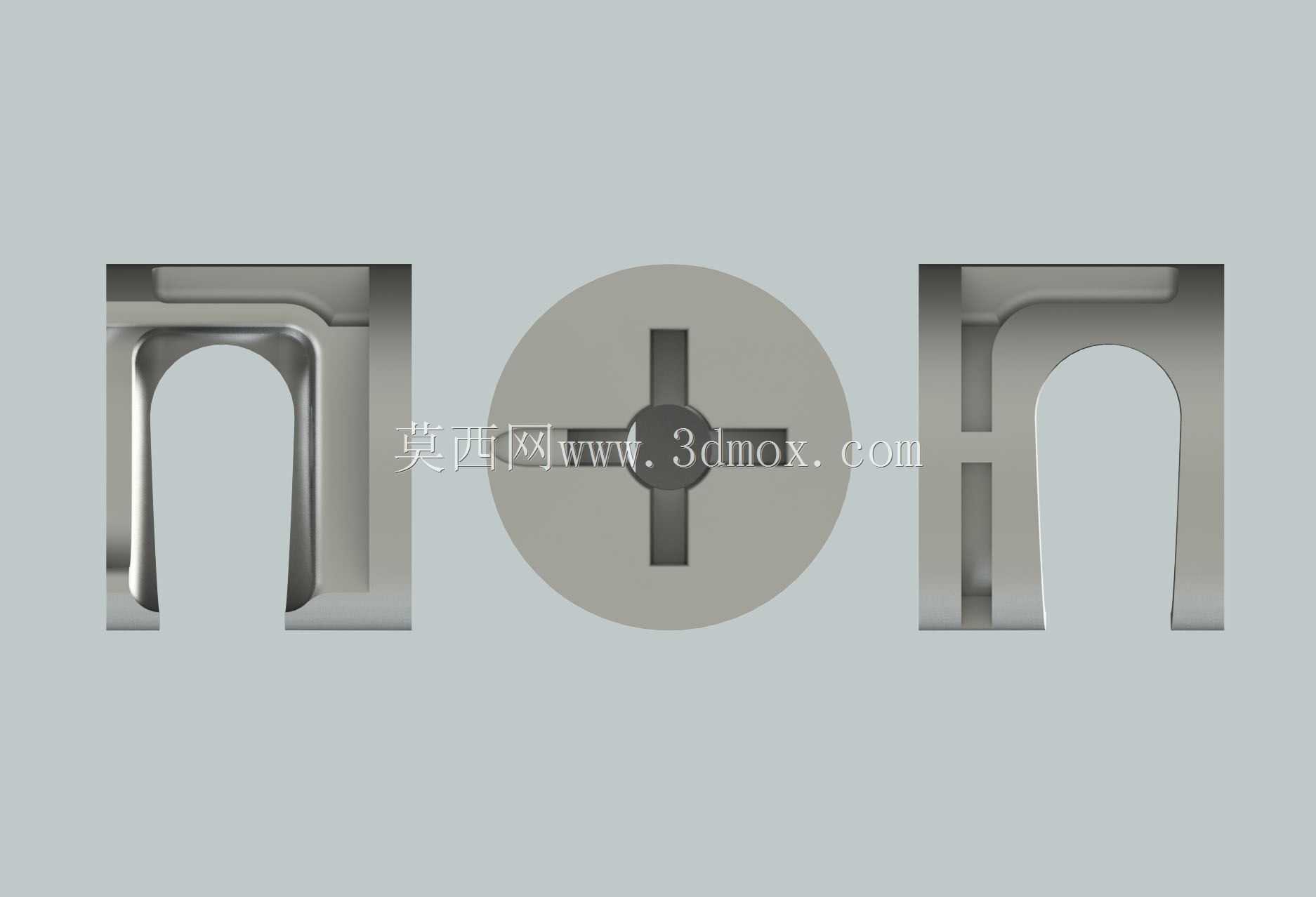

　　在板式家具、模块化工业柜体的快装连接场景中，这类销钉凸轮是实现无外漏紧固件、快速拆装的核心构件之一，区别于传统自攻螺丝、预埋螺母的连接逻辑，它依靠自身凸轮槽的回转锁紧动作，配合带环槽的连接杆实现构件间的拉紧锁固，全程不需要额外攻丝或者预留大尺寸安装沉孔，能大幅降低现场装配的操作门槛。从结构设计逻辑来看，该构件头部采用十字槽结构，适配常规十字螺丝刀即可完成锁紧操作，不需要定制专用工具，不管是工厂预装环节还是终端用户自行组装都能快速上手；凸轮本体的回转曲面经过轮廓优化，锁紧行程中能实现渐进式拉紧，避免突然施力造成板材预埋孔开裂，当旋转到锁紧工位时，曲面的自锁角度能保证长期使用下不会因为板材轻微形变、日常震动出现松脱，

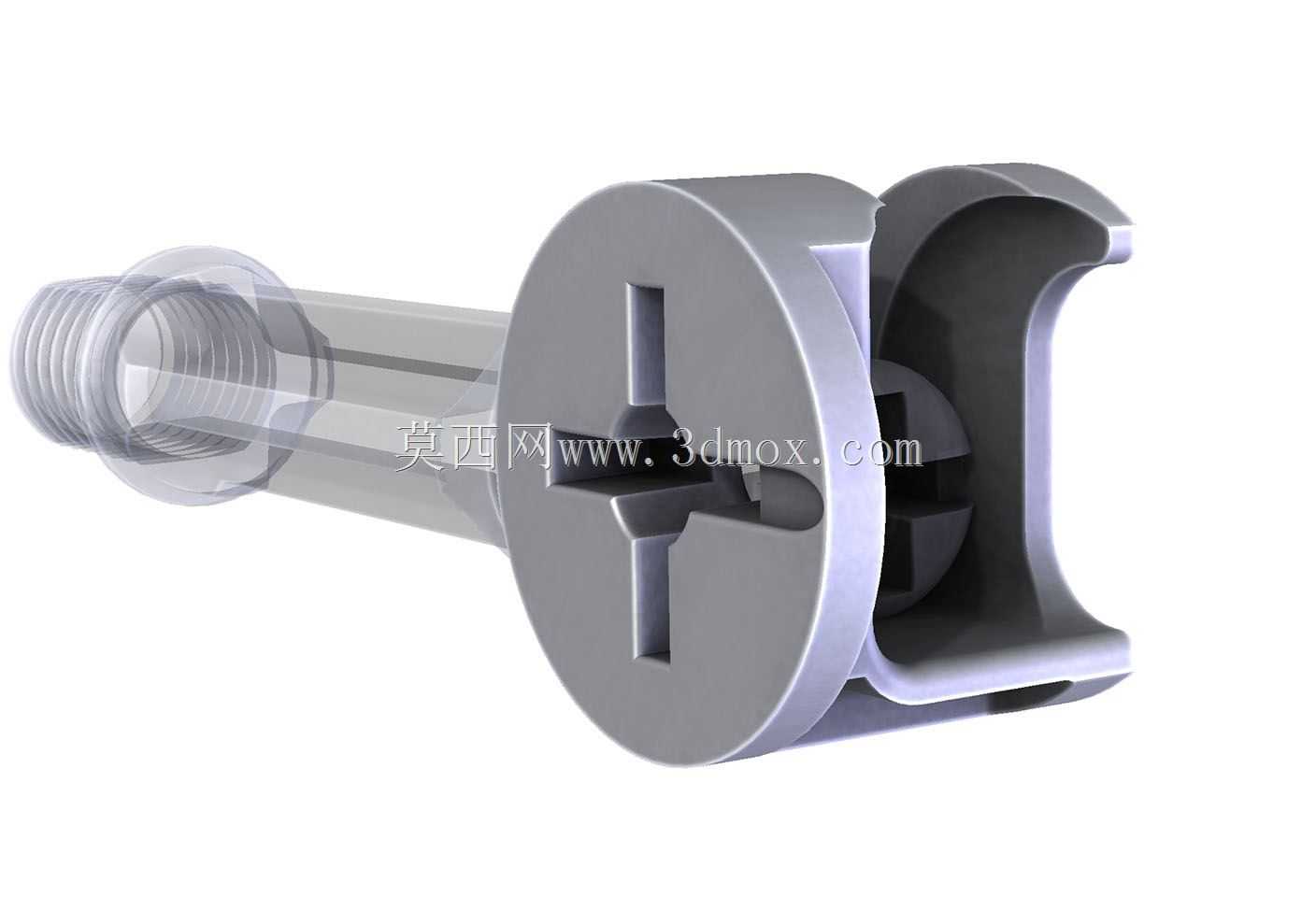

　　连接后的构件间贴合面能保持均匀压紧，不会出现局部缝隙不均的问题。从安装边界尺寸来看，该凸轮适配10mm规格的预埋安装孔，孔深只需要匹配凸轮本体的轴向长度即可，不需要额外预留工具操作的纵深空间，因为十字槽直接外露在构件安装面外侧，螺丝刀可以垂直施力，不会因为空间受限出现滑牙问题；带螺纹的连接销端可以直接拧入相邻构件的预埋螺母或者预钻孔内，销杆上的环槽位置和凸轮的锁紧曲面位置经过尺寸匹配，当凸轮旋转90度即可完成锁紧，整个装配动作单步即可完成，相比传统三合一连接件的多步对位操作，装配效率能提升40%以上。在实际应用中，这类构件除了民用板式家具的组装，也常用于仪器仪表外壳的快拆结构、小型设备的检修面板连接场景，

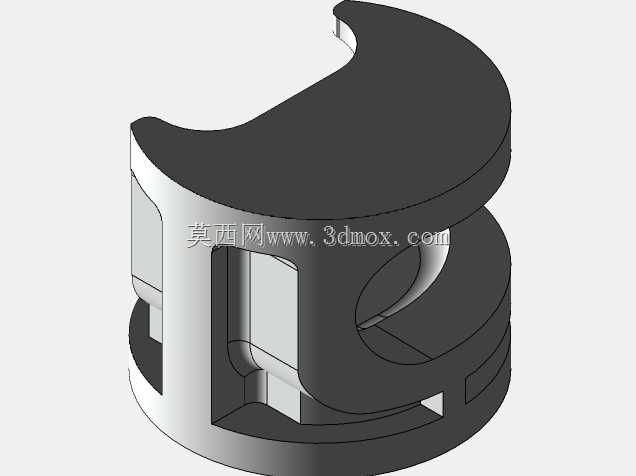

　　因为其锁紧后外表面只有一个平整的十字槽端面，不会有凸起的螺丝头影响外观，也不会勾挂外部线缆或者其他构件；设计时凸轮的开口槽做了圆弧过渡处理，和销钉环槽接触的位置做了局部加厚，避免反复拆装过程中出现槽口磨损变形，保证多次拆装后依然能保持稳定的锁紧力。建模过程中需要重点关注凸轮工作曲面的轮廓精度，曲面的升程变化要和销钉的拉紧行程精准匹配，既要保证足够的拉紧行程消除构件间的装配间隙，也要避免行程过大造成销钉被过度拉扯断裂；头部的十字槽深度要符合通用螺丝刀的插入深度要求，槽口的边角做微小倒角，既可以提升螺丝刀的对位便利性，也能减少锁紧时的应力集中，避免槽口开裂。构件的整体外形做了圆滑过渡处理，没有尖锐的边角，

　　在自动化装配线上可以通过振动盘顺利送料，不会出现卡料的问题；圆柱本体的外径公差控制在合理范围，既能顺利压入板材的预埋孔，也不会因为间隙过大出现安装后松动偏斜的问题，保证锁紧时凸轮的回转中心和安装孔中心保持同轴，避免出现锁紧卡滞、锁不紧的情况。在长期使用场景下，该构件的受力路径经过优化，锁紧时的作用力均匀分布在凸轮本体的圆柱侧壁和曲面接触位置，不会出现局部应力集中造成的构件断裂，即使是在密度板、颗粒板这类握钉力较弱的板材上使用，也能通过较大的承压面分散应力，不会出现孔位被撑裂的问题。
