南汽配套用工业塑造头结构设计

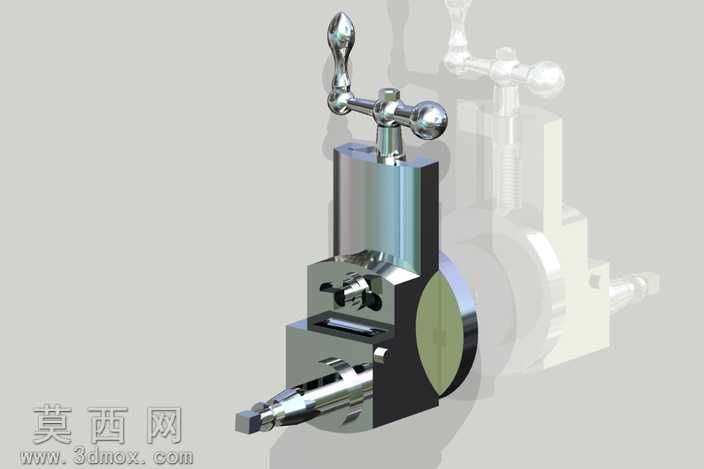

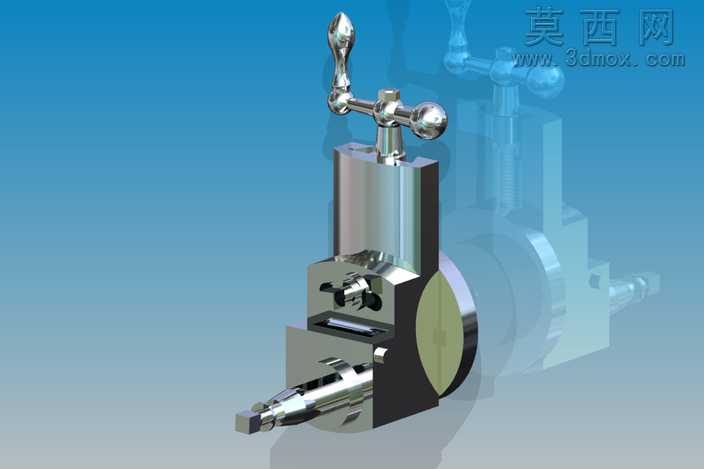

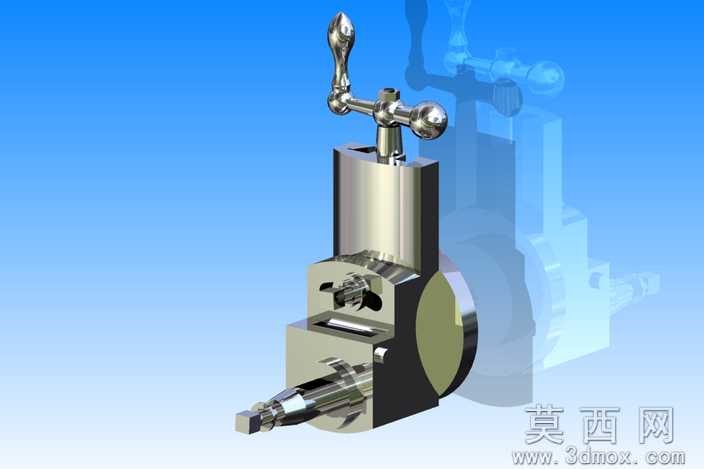

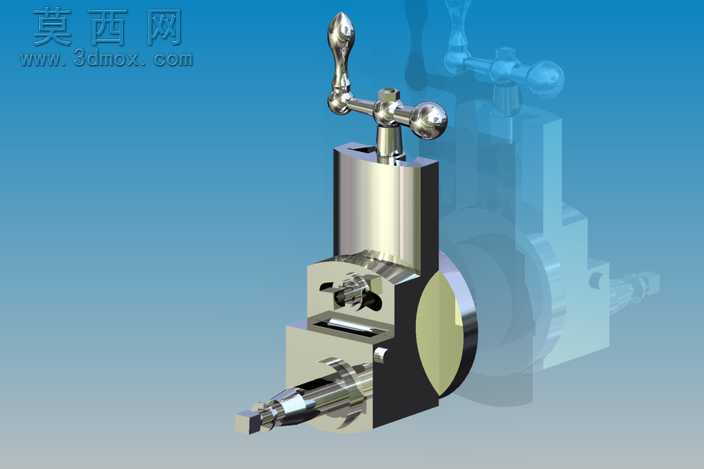

本款塑造头三维模型采用Autodesk Inventor完成参数化建模，同时兼容SolidWorks格式，整体建模过程严格遵循机械加工装配逻辑，所有零件均按实际生产尺寸1:1还原，可直接用于后续工程图导出与生产参考。模型整体采用立式布局结构，顶部设置双球头操作手柄，手柄表面做了防滑曲面处理，建模时通过扫掠命令生成流畅的握持曲面，渲染阶段赋予抛光金属材质，还原镀铬手柄的亮面金属质感，手柄与中部阀体的连接部位做了圆角过渡处理，避免应力集中的同时提升外观精致度。中部主体结构分为固定基座与活动执行两部分，基座部分采用块式结构设计，建模时通过拉伸、切除命令完成安装孔位、定位槽的精准绘制，渲染时赋予哑光不锈钢材质，还原金属基座的磨砂质感；活动执行部分内置传动结构，前端设置可更换的工作头接口，接口处做了阶梯轴定位设计，保证工作头安装后的同轴度，侧面设置圆形手轮用于微调工作进给量，手轮表面做了滚花纹理建模，渲染时赋予黄铜材质，与主体不锈钢材质形成视觉区分。模型底部设置标准安装法兰，法兰上的螺栓孔位均按通用机械安装标准绘制，可直接适配不同的工装安装平台。渲染阶段采用蓝白渐变背景，添加柔和的环境光与定向补光，突出金属部件的明暗层次与结构轮廓，所有装配关系均按实际运动逻辑添加约束，可实现手柄操作、手轮微调、工作头进给的运动仿真，直观展示设备的工作原理。设计过程中充分考虑了部件的拆装便利性，所有零件均可独立拆分编辑，方便后续根据不同加工需求调整结构尺寸，整体结构紧凑，操作逻辑符合一线生产人员的使用习惯，适配南汽生产线的加工工况需求，可直接用于工艺演示、工装设计参考以及相关加工设备的配套结构研发。
