对夹式手柄驱动蝶阀结构三维设计

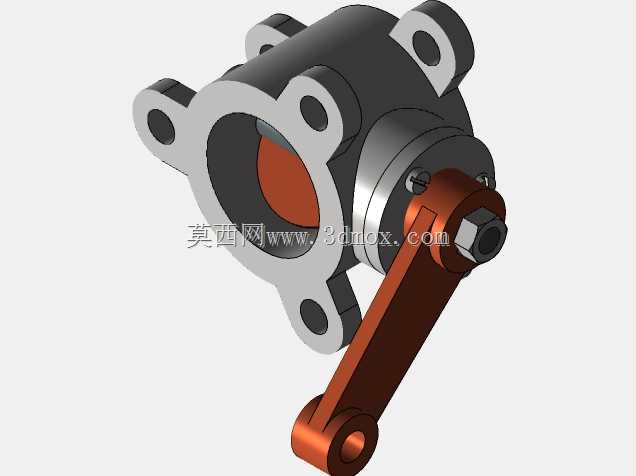

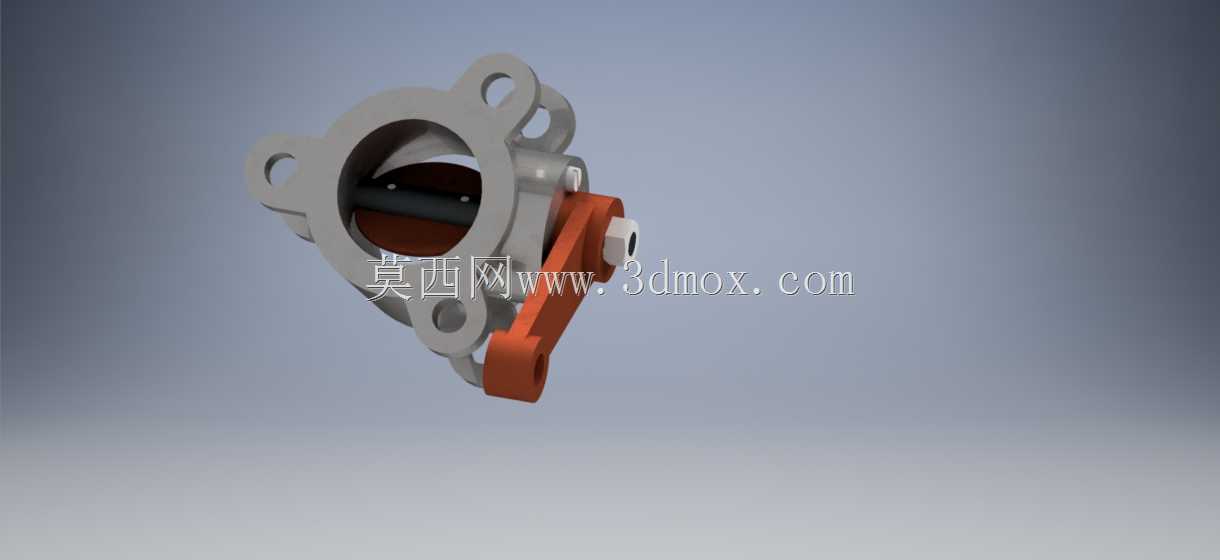

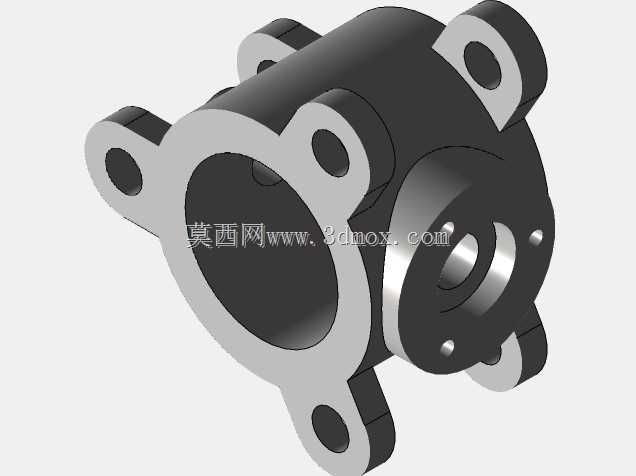

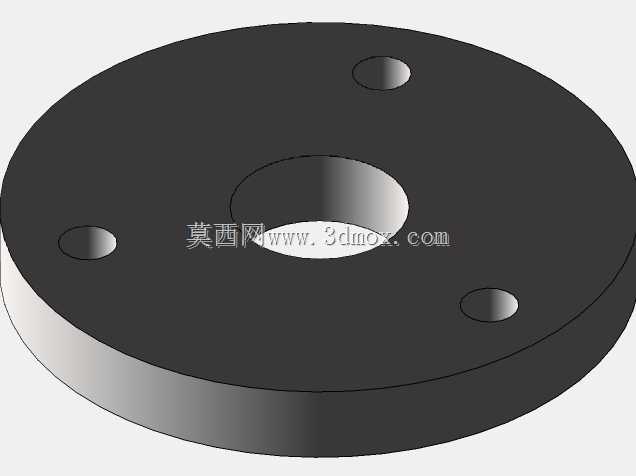

　　在中小口径低压流体输送管路系统中，这类手柄驱动的对夹式蝶阀是极为常见的通断控制部件，常见于民用给排水、暖通空调循环水、普通化工介质低压输送、小型设备冷却回路等场景，相比同口径闸阀、截止阀，它的结构长度更短，安装占用空间更小，启闭操作力矩低，日常维护无需复杂工具，非常适合安装空间局促、操作频次中等的管路段。从结构设计逻辑来看，这款蝶阀采用对夹式安装形式，阀体本身不带法兰螺栓孔，安装时依靠管路两侧的配对法兰夹持固定，阀体周向的带孔凸耳是定位结构，安装时先将螺栓穿过两侧法兰与阀体凸耳的定位孔完成预对位，再对角均匀拧紧法兰螺栓，就能保证阀体密封面与法兰密封面完全贴合，这种设计相比法兰式蝶阀能减少近40%的阀体材料用量，同时降低整体重量，

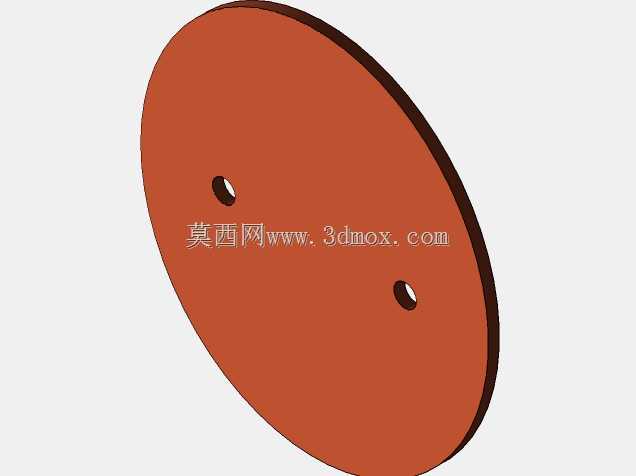

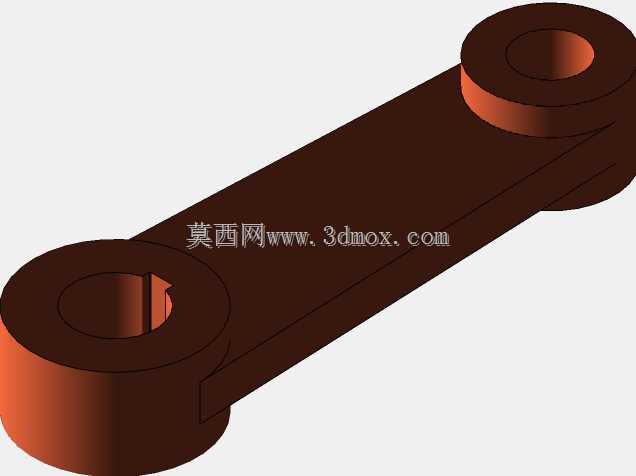

　　适合DN50到DN150区间的中小口径管路应用。驱动部分采用直连式手柄结构，手柄与阀杆通过方榫配合传递扭矩，没有额外的减速机构，手柄转动角度直接对应阀板的开启角度，0度位置为全关，90度位置为全开，操作人员可以直接通过手柄的指向判断阀板开度，现场操作无需额外的开度指示装置，结构简单可靠，故障点极少。阀板采用流线型对称结构，全开状态下阀板与管路轴线平行，介质流通阻力远小于同口径截止阀，流阻系数仅为0.2到0.3左右，适合对管路压损有一定要求的循环系统；密封结构采用阀体整体包覆橡胶密封面，阀板边缘做圆弧过渡处理，关闭时阀板挤压橡胶密封面实现零泄漏，密封面无额外的密封件拼接缝，长期使用不会出现密封层脱落的问题，适合输送水、弱腐蚀性液体、

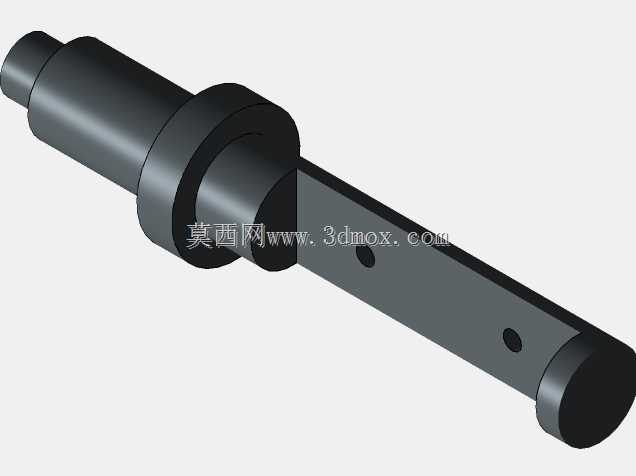

　　压缩空气等常见介质。从安装边界来看，这类蝶阀的结构长度严格遵循对夹阀门的通用尺寸规范，同通径的产品可以直接互换安装，不需要调整管路法兰的间距；阀体上端的阀杆密封采用填料函结构，通过压盖压紧填料实现阀杆处的动密封，长期使用如果出现阀杆渗漏，只需要均匀拧紧压盖螺栓就能补偿填料的磨损量，不需要拆解整个阀门，现场维护效率很高。设计建模过程中，需要重点保证阀杆与阀体、阀板的同轴度，阀板转动过程中不能与阀体内腔出现干涉，全关位置阀板的密封面要与阀体密封面完全贴合，不能出现局部间隙；手柄的限位结构要做在阀体上端的凸台位置，保证手柄转动到90度时刚好被限位块挡住，避免阀板过转导致密封面磨损。另外，

　　阀体上的安装凸耳孔位置要与对应通径法兰的螺栓孔位置完全匹配，保证安装时螺栓能顺利穿过，不会出现对位偏差导致的密封面受力不均问题；手柄的长度设计要匹配操作力矩，保证操作人员徒手就能完成启闭操作，不需要额外加力杆，同时手柄转动范围内不能有其他管路部件阻挡，避免现场操作时出现卡滞。这类蝶阀在实际选型时，需要匹配管路的公称压力、介质温度、介质腐蚀特性，常规丁腈橡胶密封的版本适合0到80摄氏度的水、压缩空气介质，如果是有弱腐蚀性的介质，可以更换三元乙丙或者氟橡胶密封件，不需要改动阀体与阀板的主体结构，互换性很强。建模时还要注意阀杆与阀板的连接销位置，要做隐藏式设计，避免销钉突出到流道内增加流阻，同时防止销钉长期被介质冲刷出现松动脱落；阀体的流道要做圆弧过渡，减少介质在阀体内的涡流，降低管路运行时的噪音与振动。
