角式手轮截止阀结构三维设计

项目分类:阀门 发布时间:2022-03-03 ID:574259
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计
  • 角式手轮截止阀结构三维设计

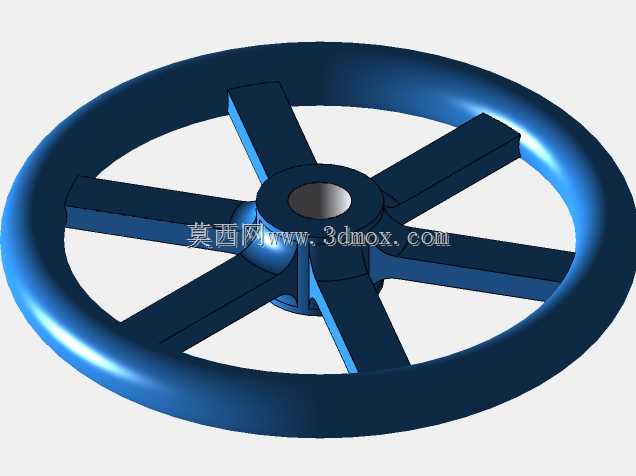

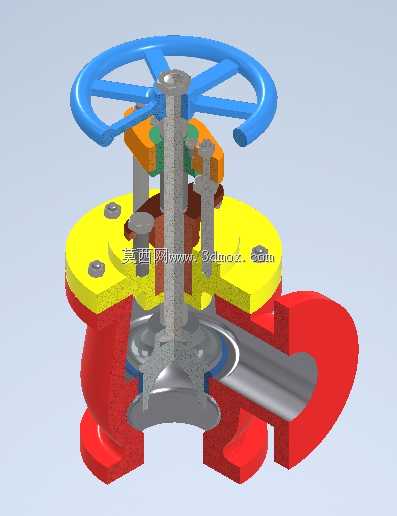

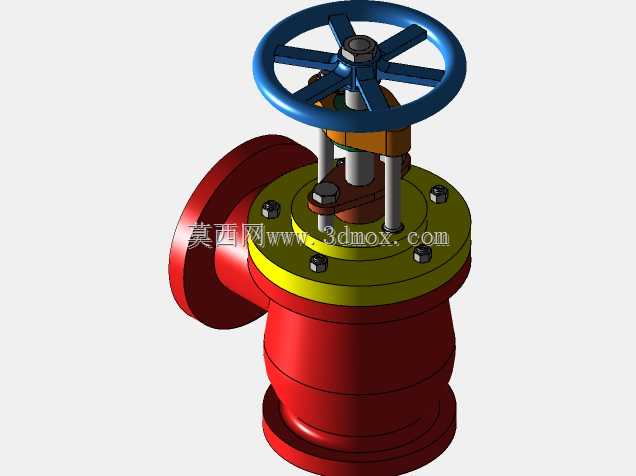

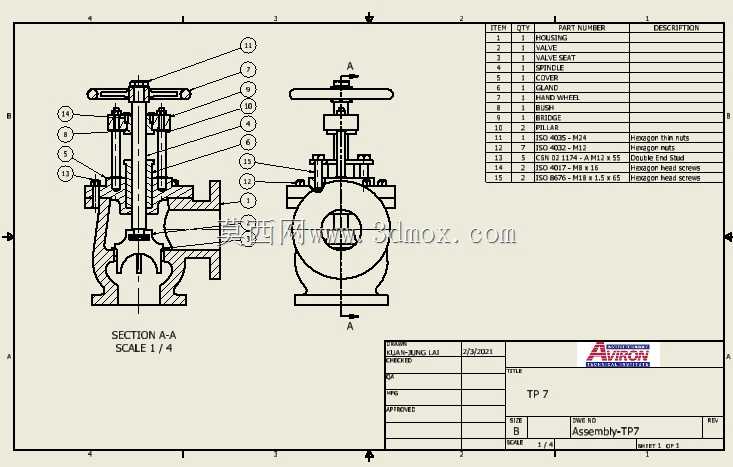

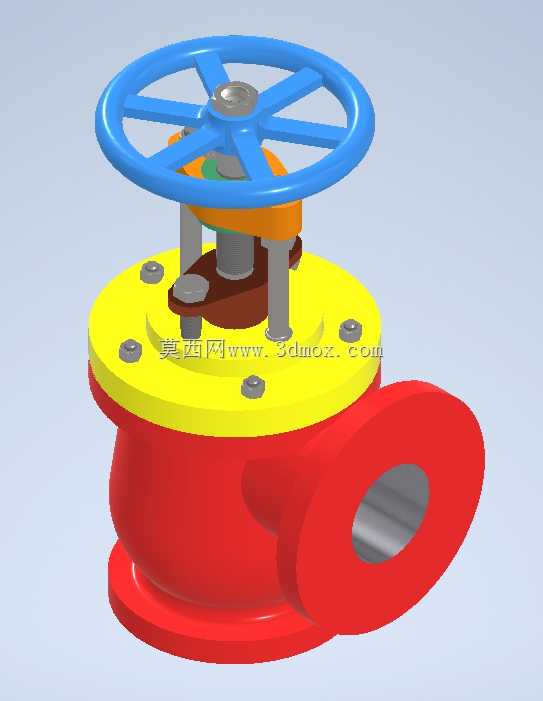

  在化工流体输送、市政给排水、中小型热力管网的支路管控场景里,角式结构的截止阀一直是适配管路转角布设的核心控制部件,这款手轮驱动的角式截止阀,就是针对直角走向管路的通断、流量调节需求做的结构设计。不同于直通式截止阀的流道走向,这款产品的进出口呈90度垂直布局,能直接安装在管路的转角位置,省去额外的弯头配件,既减少管路布设的焊缝数量,也能降低流道局部阻力带来的压损,尤其适合安装空间局促、管路需要转向的设备配套场景,比如小型换热机组的旁通支路、罐区的进出口管控点位、消防管路的分区控制段。从功能特性来看,这款截止阀依靠手轮的旋转力矩带动阀杆做轴向升降,通过阀瓣与阀座密封面的贴合、分离实现管路的通断控制,手轮采用轮辐式结构,

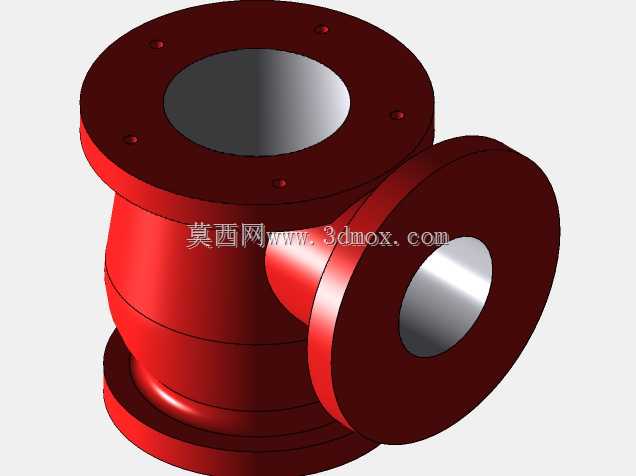

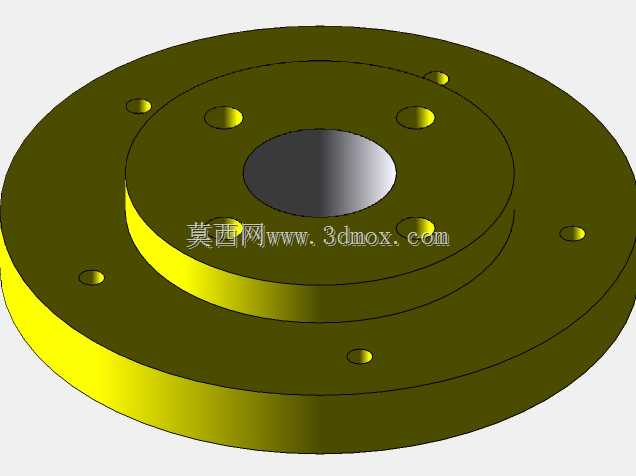

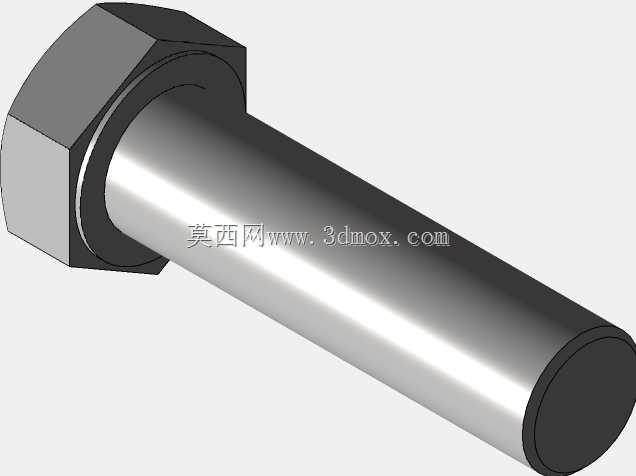

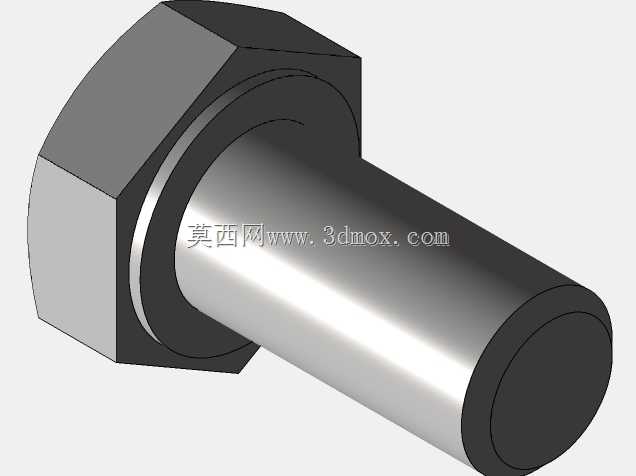

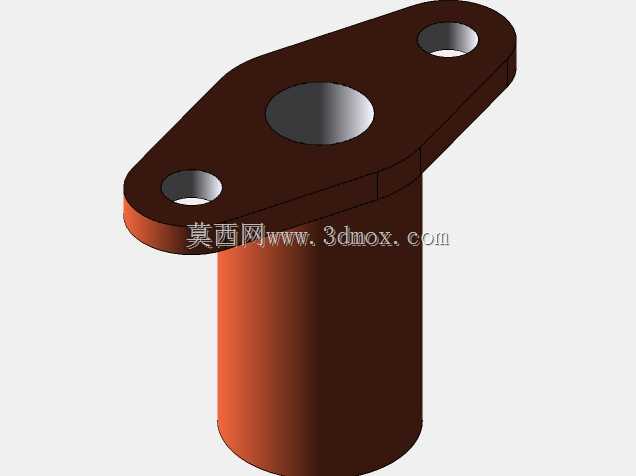

  直径匹配操作力矩需求,操作人员无需额外加力杆就能实现额定压力下的密封锁紧,避免力矩过大导致阀杆弯曲或者密封面压损。阀盖与阀体采用法兰式螺栓连接,中法兰位置设置密封垫,能耐受常规工况下的流体压力,避免介质从阀杆配合位置外漏;阀杆部位设置填料密封结构,通过压盖压紧填料实现动密封,在阀杆升降过程中也能保证介质无外渗,适配水、低压蒸汽、无强腐蚀性的油品等常规流体介质。做结构设计的时候,首先要考虑的是流道的通径匹配,进出口的法兰连接尺寸要符合对应压力等级的管路标准,法兰端面的密封面平整度、螺栓孔的中心距公差都要控制在安装允许范围内,保证现场安装时能和管路法兰精准对接,不会出现螺栓错位、密封面压合不严的问题。阀体的流道做了圆弧过渡处理,

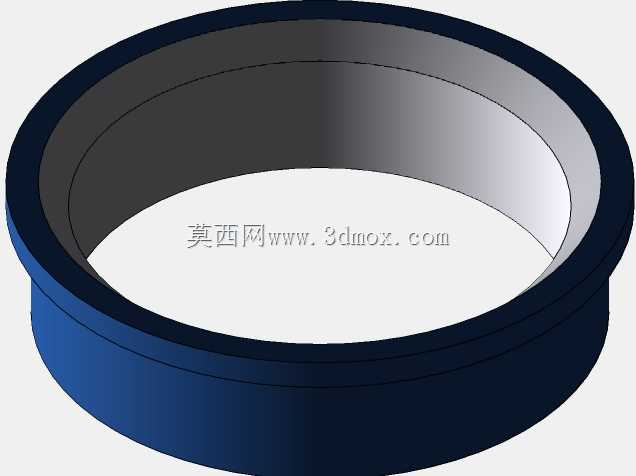

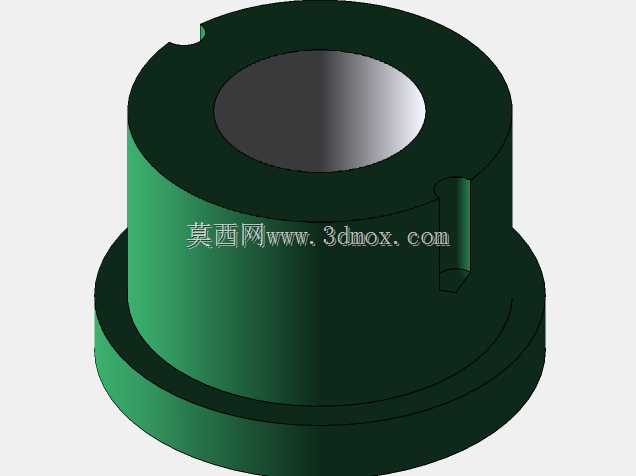

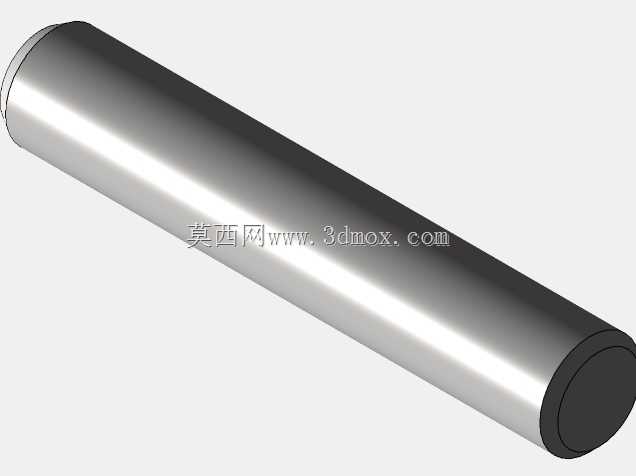

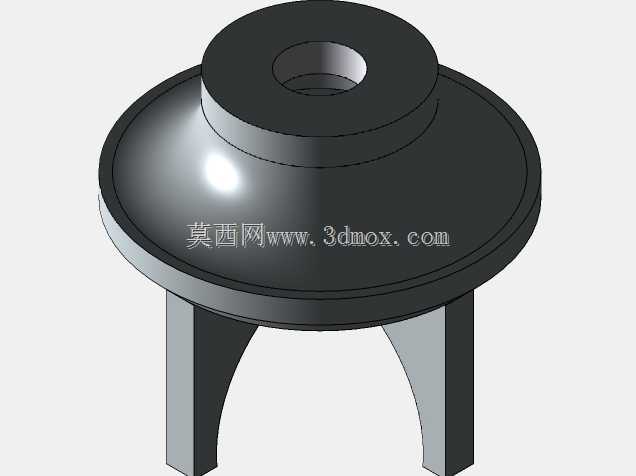

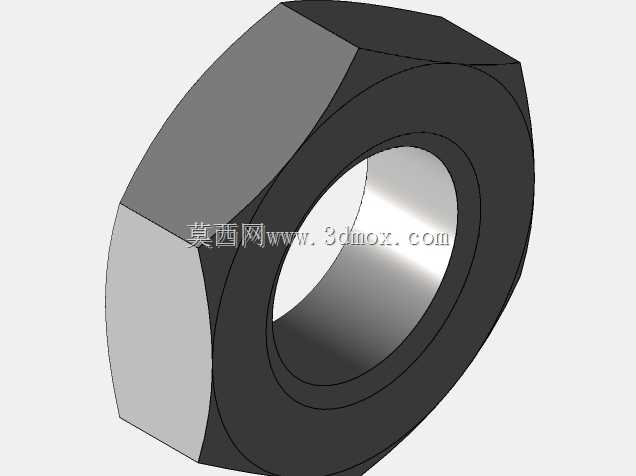

  避免直角位置出现介质滞留、冲蚀死角,尤其是介质从下进侧出的流向设计,能让阀瓣开启时介质流动更顺畅,减少涡流带来的噪音和阀体冲蚀。阀瓣的密封面采用堆焊耐磨材质的设计思路,在长期开关摩擦、介质冲蚀的工况下能保持密封性能,延长阀门的检修周期;阀杆采用梯形螺纹传动,螺纹位置设置在阀盖上部的阀杆螺母位置,避免和介质直接接触,减少介质腐蚀、杂质卡滞螺纹的风险,保证操作力矩稳定。安装边界方面,这款阀门的手轮顶部到阀体底部的安装高度,要预留出足够的操作空间,保证手轮旋转时不会和周边的管路、设备构件发生干涉;侧出口的法兰端面到阀体中心线的距离,要匹配现场管路的布设间距,避免安装后出现管路应力集中的问题。阀体底部的安装基座可以做固定支撑设计,

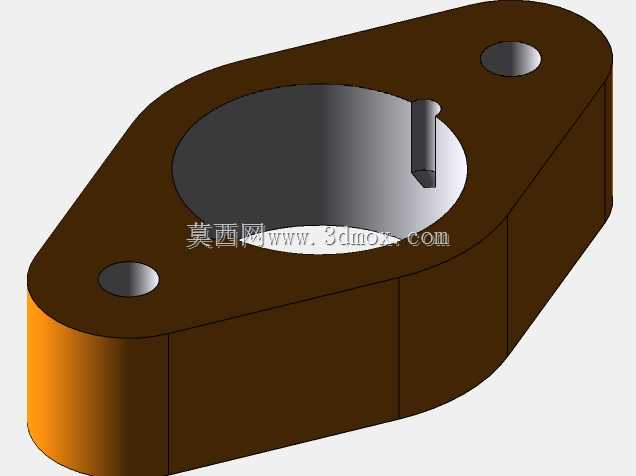

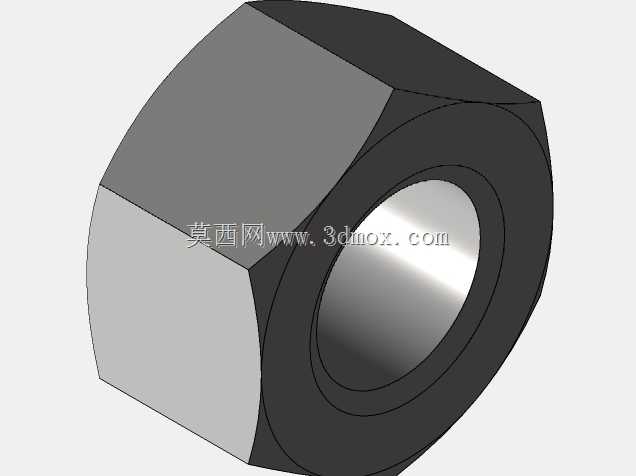

  在大口径规格或者振动较大的管路段,能通过基座把阀门固定在支架上,减少管路承重带来的法兰变形。日常运维的结构设计上,填料压盖的螺栓预留了足够的调节行程,当填料出现轻微渗漏时,不需要拆解阀门就能通过压紧压盖实现密封;手轮和阀杆采用键连接加锁紧螺母的固定方式,长期操作不会出现手轮松脱的问题,拆解维护时也能快速拆卸更换磨损的手轮或者阀杆配件。在做三维建模的时候,所有配合部位的公差都要符合机械设计的配合标准,阀杆和阀杆螺母的螺纹配合间隙要控制在合理范围,既保证转动顺畅,又不会出现过大的旷量导致阀瓣对中偏移;阀瓣和阀座的密封面要保证同轴度,避免关闭时出现单侧密封不严的问题。阀体的壁厚根据额定工作压力做等强度设计,流道转弯位置适当增加壁厚,抵消介质冲蚀和压力波动带来的应力集中,保证阀体在额定压力下的结构强度,不会出现开裂、变形的问题。
