马自达车型制动缸实测结构三维数模

　　在乘用车液压制动系统的布局中，轮边制动缸是把制动主缸传输来的液压压力转化为制动蹄片张紧推力的核心执行部件，本次还原的这款制动缸结构，完全基于马自达车型在用部件的实测尺寸逆向建模，所有配合面、安装点位、流体通道的尺寸均来自实物测绘，可直接用于制动系统台架搭建、维修替换件的结构验证、教学演示场景的结构拆解展示。从实际装车场景来看，这类制动缸多布置在鼓式制动结构的轮边底板位置，工作时承受制动管路传递的最高8-12MPa的液压压力，同时要适应轮边舱内-40℃到120℃的宽温域工作环境，还要抵御行车过程中带起的泥水、盐分侵蚀，因此结构设计上首先要保证壳体的强度冗余与密封可靠性。从结构设计思路来看，该制动缸采用一体式铸铁壳体构型，

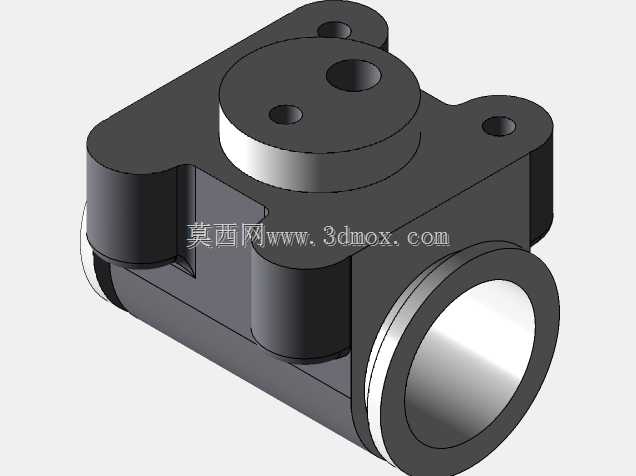

　　壳体主体的大直径圆柱腔是活塞的运动腔室，腔体内壁的粗糙度要求控制在Ra0.8以内，保证活塞密封圈在往复运动过程中不会出现异常磨损，同时减少液压油的内泄漏量。壳体上方的凸台结构集成了两个安装定位孔与一个液压油进油通道，进油通道的内壁做了阶梯沉孔设计，用来安装管接头的密封卡套，避免高压制动液在接口位置出现渗漏；凸台上的两个安装孔为通孔设计，装配时通过螺栓将制动缸整体固定在制动底板上，孔位的同轴度、与主腔体的位置度公差均控制在0.1mm以内，避免装配后出现活塞偏磨、卡滞的问题。壳体侧面延伸出的耳状结构上设置了额外的固定点位，用来匹配马自达车型制动底板的异形安装面，分担制动过程中壳体承受的反作用力矩，避免长期交变载荷下固定螺栓出现疲劳断裂。

　　从安装边界尺寸来看，主腔体的外径、安装孔的中心距、进油口的螺纹规格、活塞的伸出行程均严格匹配原车部件的参数，建模过程中特意保留了壳体上所有的铸造圆角、工艺凸台、退刀槽细节，没有做过度的简化处理，保证数模导入装配环境后可以完全还原真实的装配干涉情况。在功能特性层面，该结构的腔体内部设计了双密封圈槽位，分别安装主密封皮圈与防尘密封圈，主密封皮圈负责封止高压制动液，防尘圈则阻挡外部的泥沙、灰尘进入腔体内部磨损活塞与缸壁；壳体上的两个小直径通孔为排气螺钉的安装孔，制动系统加注制动液时，可通过拧动排气螺钉排出腔体内的空气，避免空气压缩导致的制动踏板发软、制动距离变长的问题。不同于常规的对称式制动缸结构，

　　这款适配马自达车型的制动缸在壳体侧面做了局部的减薄切削处理，是为了避让轮边的半轴防尘罩、制动蹄回位弹簧等周边部件，避免行车过程中出现运动干涉，这部分的切削面的角度、深度均来自实物测量，完全还原了量产部件的空间避让逻辑。对于三维建模从业者而言，这类逆向建模的核心难点不在于基础外形的拉伸旋转，而在于对配合公差、安装边界、功能结构的准确还原，比如活塞腔与安装面的垂直度、进油道与腔体的相贯线处理、密封槽的尺寸精度，这些细节如果出现偏差，数模就失去了实际工程参考价值。在制动系统的匹配设计中，轮缸的活塞直径直接决定了相同液压下的制动力输出大小，这款制动缸的缸径参数经过实测匹配马自达车型的前后轴制动力分配比例，建模时严格保留了缸径的准确尺寸，可用于制动力矩的仿真计算输入。另外壳体外部的非加工面保留了铸造件的拔模斜度，所有的棱角位置都做了R2-R3的圆角处理，既符合铸造工艺的脱模要求，也能减少应力集中，提升壳体在交变压力下的疲劳寿命。在维修替换场景中，这类数模可以用于加工定制非标替换件，也可以用于维修教学中的结构拆解演示，帮助维修人员理解制动缸的内部油路走向、密封结构原理、装配定位逻辑，避免装配过程中出现密封件装反、固定螺栓力矩不均导致的漏油、卡滞问题。
