商用车底盘悬架连接支架结构设计

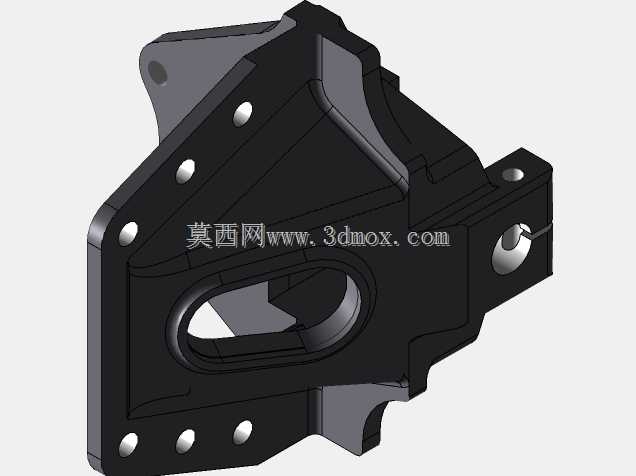

　　在商用车底盘系统的开发流程里，悬架连接支架是承担车架与悬挂组件载荷传递的核心结构件，这类零件的设计合理性直接决定了整车行驶过程中的滤震表现、结构耐久度以及操控稳定性。日常运营场景中，重型卡车需要面对非铺装路面颠簸、重载起步制动、高速过弯侧倾等复杂受力工况，支架作为多向载荷的交汇节点，每一处结构细节都需要经过多轮受力校核才能满足使用要求。从结构布局来看，该支架采用一体化铸造成型的主体结构，主体壁厚根据载荷传递路径做了差异化分布，主受力筋沿车架安装面到悬挂铰接点的对角线方向布置，能够将车轮传递的垂向冲击、纵向制动力、侧向转弯力顺畅分散到车架连接面的各个固定点位，避免局部应力集中导致的结构开裂。安装边界设计上，

　　支架与车架贴合的平面设置了多组均匀分布的螺栓过孔，孔位周边做了局部凸台加厚处理，既保证螺栓锁紧时的贴合面压强均匀，也能避免长期震动下螺栓出现松旷；与悬挂摆臂、减震组件连接的铰接点位，预留了标准衬套压装的同轴孔位，孔位端面加工有定位止口，能够保证衬套压装后的同轴度误差控制在装配公差范围内，减少铰接点的异常磨损。设计过程中需要重点考虑的是支架与周边部件的运动间隙，在悬挂上下跳动的全行程内，支架本体不能与转向拉杆、制动管路、车架纵梁边缘发生运动干涉，因此在支架的外侧轮廓做了多段避让切角，既给周边运动部件留出足够的活动空间，也通过切角优化了铸件的应力分布，减少铸造冷却过程中的变形量。功能层面，该支架除了承担结构连接作用，

　　还集成了部分管线固定的安装点位，侧面预留的小凸台孔位可以固定制动气管、ABS传感器线束的卡扣，避免底盘管线在行驶过程中与运动部件发生摩擦破损，减少后期维保的故障点。从实际使用场景出发，这类支架需要承受-40℃到80℃的环境温度变化，同时要抵御路面碎石冲击、雨水盐碱腐蚀，因此结构设计上避免了大面积的封闭空腔，减少积水积尘导致的锈蚀风险，所有棱边都做了铸造圆角处理，既降低应力集中系数，也能避免喷涂过程中出现漆膜厚度不均的问题。在三维建模阶段，需要同步考虑铸造工艺的拔模角度，所有垂直于分型面的壁面都设置了符合工艺要求的拔模斜度，减少后续模具修改的工作量；安装孔的位置度公差需要与车架、悬挂组件的对应孔位做公差链校核，

　　保证整车装配时能够顺利穿装螺栓，不需要现场配钻修配。对于底盘结构工程师而言，这类支架的建模不能只关注外观造型的还原，更要把每一处结构对应的受力逻辑、装配要求、工艺限制融入到模型特征里，比如螺栓孔的沉头深度、凸台的高度尺寸、加强筋的厚度过渡比例，都要和实际量产零件的工程要求保持一致，这样的三维模型才能用于后续的有限元受力分析、装配干涉检查以及模具开发参考。在整车耐久测试中，这类支架需要通过数十万公里的坏路强化测试，不能出现裂纹、永久变形等失效问题，因此在结构设计时，主载荷路径上的截面模量需要满足满载冲击载荷下的强度要求，非受力区域则可以适当做减薄处理，控制零件的整体重量，实现强度与轻量化的平衡。
