十字轴式万向联轴器连接支座结构

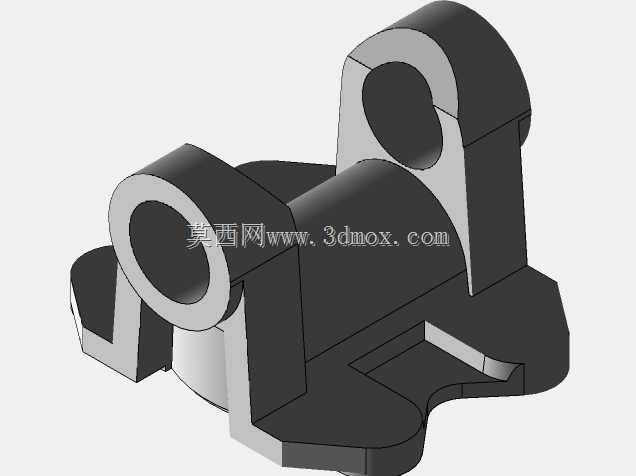

　　在中小功率传动系统的布局中，这类带铰接支座的万向连接构件常出现在需要补偿两轴间角度偏移、径向错位的传动链路里，比如轻工输送线的动力接驳段、小型农用机具的动力输出端、改装特种车辆的转向传动支路，都能见到这类结构的实际应用。它的核心作用是在两轴存在安装偏差、或是工作过程中出现相对位置摆动时，依然能稳定传递扭矩，避免刚性连接带来的轴系憋劲、轴承过早磨损、键槽崩裂等常见故障。从结构功能上看，构件上两个互相垂直的铰接孔是核心功能区，两个孔的轴线空间垂直交错，分别对应连接输入侧与输出侧的轴头，孔内可加装铜套或是滚针轴承来降低铰接转动时的摩擦阻力，孔端预留的卡簧槽能对轴用挡圈形成限位，防止铰接销轴在运转过程中轴向窜动脱出。

　　底部的安装基面做了异形轮廓的切边处理，不是规则的矩形法兰，这是为了适配安装位置的狭窄空间，在保证安装螺栓有足够压紧面的前提下，尽可能缩减构件整体的外轮廓尺寸，避免和周边的管线、机架筋板产生运动干涉。设计这类构件的时候，首先要核算的是铰接孔的配合公差，通常和销轴的配合选用H7/h6的间隙配合，既保证转动灵活，又不会因为间隙过大产生传动冲击；其次要关注两个铰接孔的轴线垂直度误差，这个误差如果超过0.05mm/m，会导致传动过程中出现周期性的转速波动，加快铰接面的磨损，还会带来额外的振动噪音。构件的壁厚分布也做了针对性的优化，铰接孔周边的壁厚做了加厚处理，因为扭矩传递过程中孔壁承受的挤压应力最大，而底座非安装面的区域做了局部的挖空减重，

　　在不降低整体结构强度的前提下减少材料用量，降低构件自身的转动惯量，适配中高速传动的工况需求。安装边界上，需要预留足够的摆动空间，因为万向连接结构在工作时会随着轴系的偏移产生一定角度的摆转，两个铰接端的摆角范围通常设计在15度以内，安装时要确认周边至少留出大于构件最大回转半径10mm的安全间隙，防止运转过程中剐蹭周边构件。底座的安装孔采用沉孔设计，螺栓拧紧后头部不会突出基面，避免和相邻的安装面产生干涉，安装面的平面度要求控制在0.02mm以内，保证安装后构件不会出现偏斜，导致铰接轴的受力状态恶化。这类结构的材质通常选用45号钢模锻成型，毛坯经过正火处理消除内应力，铰接孔的内表面需要做高频淬火处理，硬度达到HRC45-50，

　　提升铰接面的耐磨性能，延长构件的整体使用寿命。在实际选型替换时，除了核对两个铰接孔的直径、中心距参数，还要确认底座安装孔的孔距、基面轮廓尺寸，避免出现安装位不匹配的问题，同时要根据传递的额定扭矩核算构件的承载能力，确保在峰值载荷下不会出现铰接孔变形、底座断裂的失效情况。
