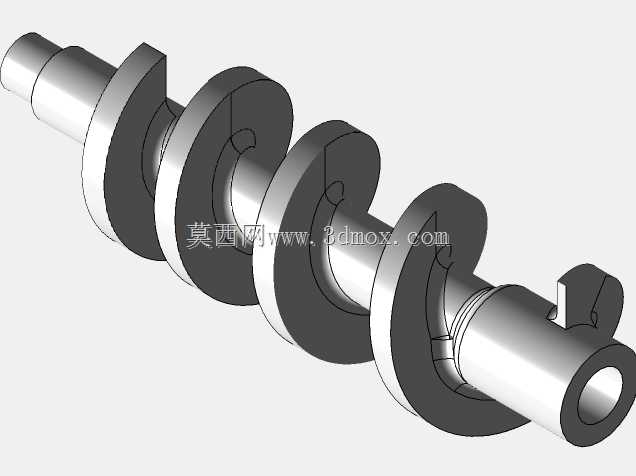

托尼洛外向型螺旋传动曲柄轴结构

　　该类螺旋曲柄轴结构常应用于需要将旋转运动转化为特定轨迹往复运动的传动场景中，在轻工输送设备、小型流体增压装置、特种纺织机械的进给机构中都能见到同类结构的应用，其核心作用是通过自身螺旋曲面与配套滑块的配合，实现连续旋转输入下的定行程往复输出，相比传统偏心曲柄结构，这类多螺旋段的轴件能在更小的安装空间内实现多工位同步驱动，减少传动链的冗余零件数量。从结构设计逻辑来看，该轴件采用同轴多螺旋凸缘的布局，两端预留的光轴段为轴承安装位，直径公差需匹配对应深沟球轴承的内圈配合要求，安装时需保证两端轴颈的同轴度误差控制在0.02mm以内，避免运转过程中出现螺旋面偏磨、传动卡滞的问题。中间段的螺旋凸缘为工作面，曲面轮廓采用等距螺旋线扫掠生成，

　　螺旋升角经过匹配计算，既保证传动过程中滑块受力方向始终沿轴向分力方向，不会出现自锁卡死的情况，又能控制运转时的轴向冲击载荷，适配中低速连续运转的工况需求。轴端开设的径向销孔用于安装传动销，与驱动端的联轴器或者带轮实现周向固定，传递输入扭矩，销孔位置距离轴端的尺寸经过校核，保证安装后驱动件不会与端部轴承产生干涉，同时预留足够的装拆空间，方便后期维护时拆卸轴承或更换密封件。在实际选型应用中，这类轴件的安装边界需要重点校核：两端轴颈的跨距决定了其支撑刚度，若跨距过大需要在中间螺旋段增加辅助支撑轴套，避免长轴运转时出现挠曲变形，影响螺旋面的配合精度；螺旋凸缘的外径尺寸需要匹配配套滑块的导槽内径，单边间隙控制在0.1-0.15mm之间，

　　既保证运转时滑动顺畅，又不会因为间隙过大产生传动冲击和噪音。设计建模过程中，螺旋曲面的生成需要严格控制扫掠路径的螺距一致性，每一段螺旋凸缘的起始相位角需要与相邻段保持固定角度差，保证多组滑块在运动过程中时序匹配，不会出现运动干涉；轴上所有过渡位置都采用圆角过渡，避免应力集中，尤其是螺旋凸缘与芯轴连接的根部位置，圆角半径不小于2mm，提升轴件的抗疲劳强度，适配长期交变载荷下的运转需求。这类结构相比传统的偏心曲轴，优势在于可以通过调整螺旋段的数量和相位角，实现多个输出端的时序动作配合，不需要额外增加凸轮或者分配轴结构，能够有效压缩整个传动机构的体积，在紧凑型设备的传动系统设计中具备较高的应用价值。

　　建模时需要注意两端安装轴颈的表面粗糙度要求，轴承配合面粗糙度需达到Ra1.6，螺旋工作面粗糙度达到Ra3.2，减少运转过程中的摩擦损耗，同时轴件整体需做调质处理，提升芯部韧性，表面螺旋工作面做高频淬火处理，硬度达到HRC45-50，提升工作面的耐磨性能，延长零件的使用寿命。在装配验证环节，需要将轴件架在V型块上打表检测径向跳动，螺旋工作面的径向跳动误差不超过0.03mm，保证运转时滑块的运动行程误差控制在允许范围内，避免出现输出动作不到位或者过位的问题。
