Arduino比色检测装置结构设计

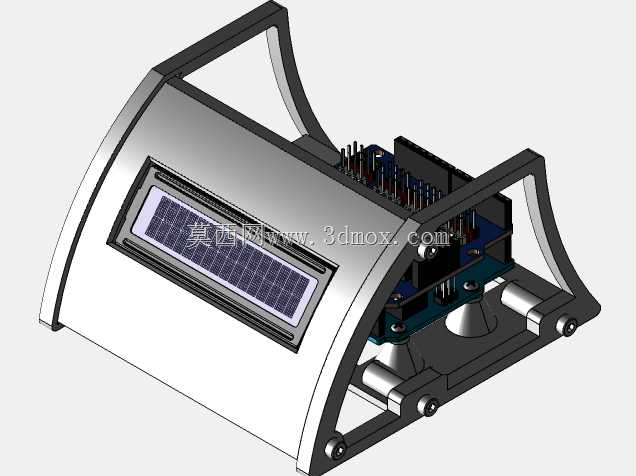

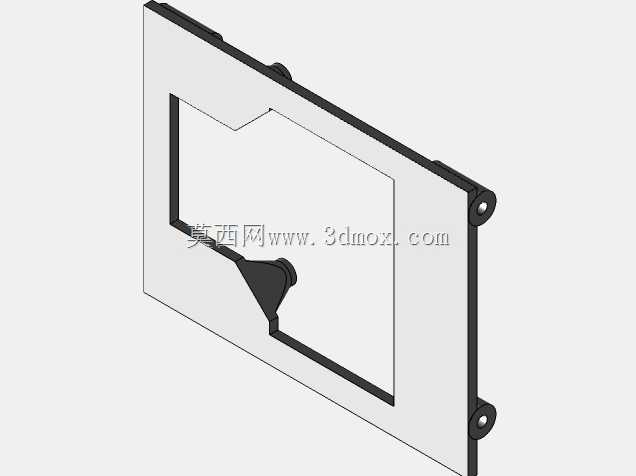

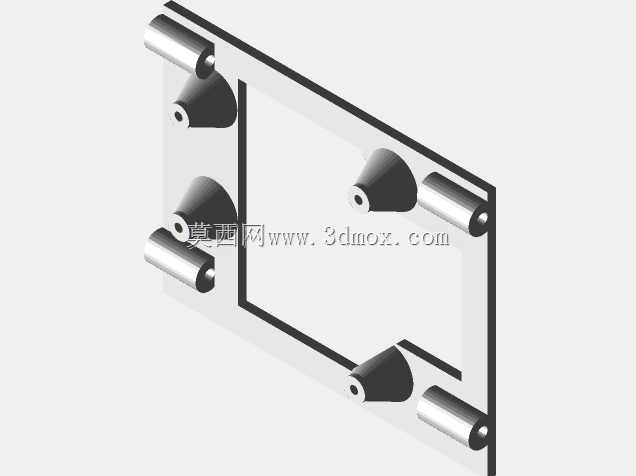

　　这款基于Arduino开发的比色检测装置，主要面向实验室溶液浓度检测、小型生化反应监测、水质快速筛查这类场景设计，日常做反应杯标准比色实验时，能直接替代人工目视比色的操作，减少人眼判读的主观误差。从结构设计逻辑来看，整体采用弧形提手一体化框架，外壳主体做了弧面过渡处理，既避免直角结构磕碰实验人员，也能在有限的内部空间里规整排布核心元件：正面预留的嵌入式显示屏安装位，刚好贴合1602类字符屏的安装尺寸，屏幕周边做了下沉式挡边，能避免日常操作时液体溅到屏幕接线端；内部的安装基板预留了Arduino控制板、光敏采集模块、光源模块的固定孔位，孔位间距完全匹配开源硬件的标准安装孔距，不需要额外做转接件就能完成装配。

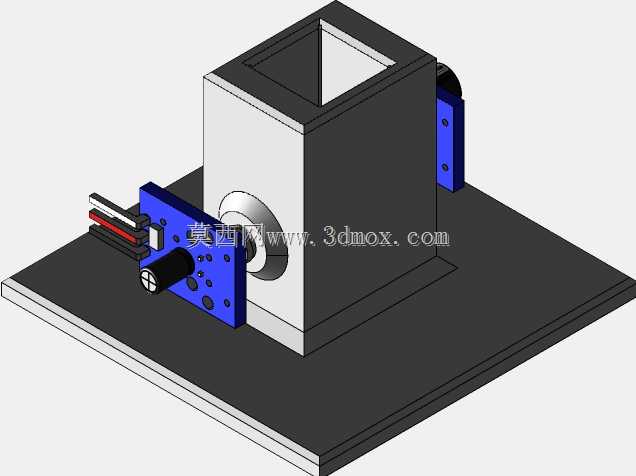

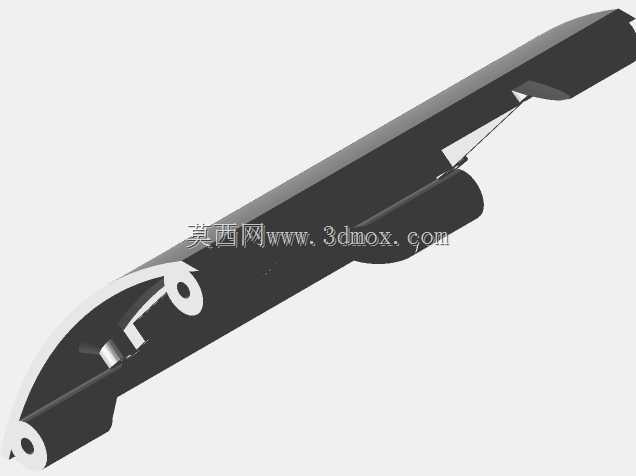

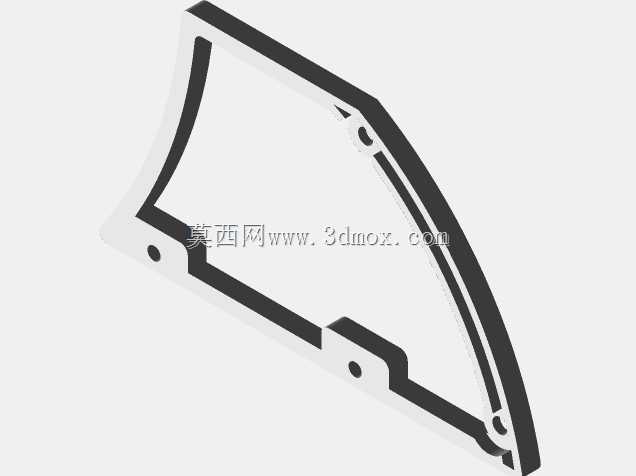

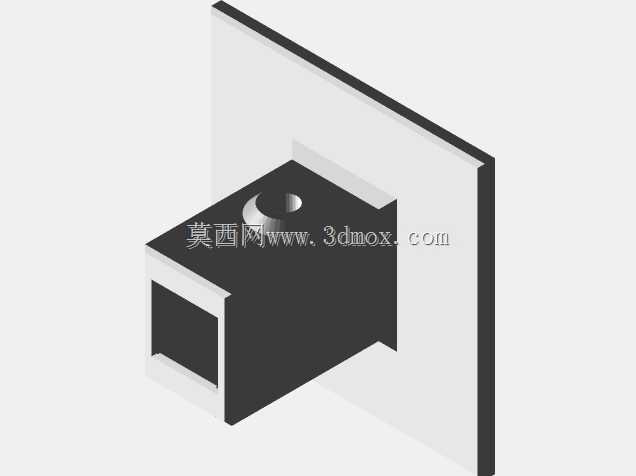

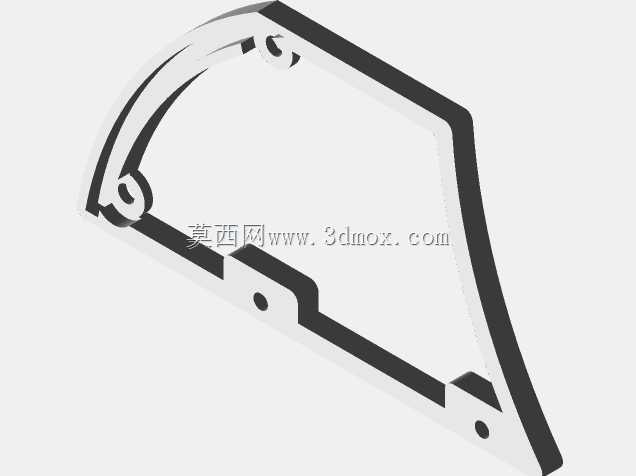

　　设备底部设计了四个带定位凸台的支撑脚，放置在实验台时不会出现滑移，支撑脚的高度预留了12mm的底部间隙，既可以走外接电源线，也能避免台面积液渗入设备内部。提手部分和主体框架做了圆弧过渡连接，连接处用内六角螺丝做紧固，日常移动设备时单手提携也不会出现结构形变，框架两侧的弧形支撑臂内部做了加强筋设计，在控制整体重量的同时保证结构刚性，不会因为长期握持出现连接处开裂的问题。从功能实现的结构匹配来看，设备内部的光源安装位正对反应杯放置区域，采集模块和光源呈对射布置，能保证光线穿过待测溶液后准确被采集元件接收，避免杂光干扰检测精度；反应杯的放置槽做了和标准比色杯匹配的定位卡槽，放入杯子后不会出现偏移，每次检测的光程保持一致，

　　保证检测数据的重复性。电路部分的走线空间预留了8mm的间隙，控制板和采集模块之间不会出现走线挤压的问题，接线端全部朝向设备后侧，外接线路时不会干扰正面的操作区域。整体外形的宽度控制在180mm以内，深度120mm，高度含提手150mm，放在实验台不会占用过多操作空间，安装时不需要额外的固定支架，直接平稳放置即可使用，外壳的拼接缝隙控制在0.2mm以内，能减少日常实验过程中灰尘、少量溅出液体进入设备内部的概率，日常维护只需要擦拭外表面即可，不需要频繁拆解清理内部。在设计过程中特意规避了复杂的曲面结构，所有外壳零件都可以通过常规的FDM3D打印完成制作，不需要特殊的加工工艺，个人DIY或者小批量制作都能快速实现，

　　零件之间的配合公差预留了0.3mm的装配间隙，打印完成后不需要二次打磨就能顺利装配。设备的操作区域全部集中在正面，显示屏倾斜15度布置，操作人员站立或者坐姿操作时都能清晰读取屏幕数值，不需要刻意调整视角。内部的元件排布做了重心优化，最重的电源模块布置在设备底部靠近中心的位置，提携或者放置时不会出现头重脚轻的倾倒问题。
