Qbot机器人传感安装承载支架结构

　　这款结构件是小型移动机器人Qbot的核心承载安装支架，主要承担传感模块固定、核心部件承载以及整机结构连接的作用，在小型教育机器人、桌面级移动巡检机器人的装配场景中应用广泛。从实际使用场景来看，这类支架需要同时兼顾多部件安装的定位精度、移动过程中的结构抗振性，以及轻量化的设计要求，毕竟小型移动机器人的负载余量有限，过重的结构件会直接影响整机的续航与移动灵活性。

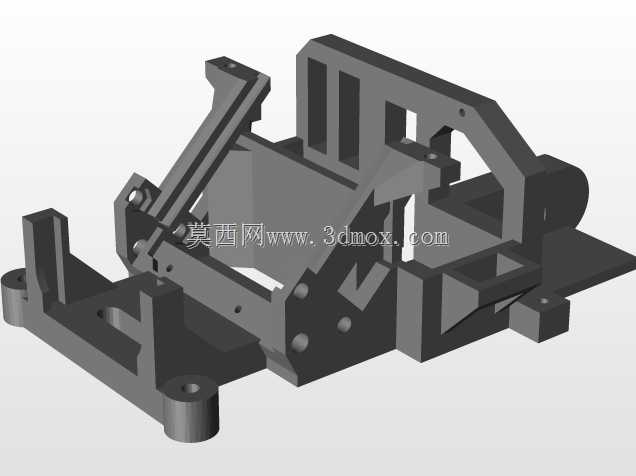

　　从功能特性上看，该支架采用一体化框架式结构设计，预留了多组不同规格的安装孔位，分布在支架的底部、侧部以及斜向支撑臂上，可分别对应固定传感模组、驱动轮组件、线路卡扣以及主控板的安装柱，不需要额外加装转接件就能完成核心部件的定位装配。底部的带孔凸台是整机的安装基准面，凸台的端面做了平面度公差预留，装配时可以直接和机器人底盘的安装面对接，保证各传感模块的安装基准统一，避免因为安装面错位导致的传感数据采集偏差。斜向设置的支撑臂并非冗余结构，一方面是为了给前端的传感模块留出足够的探测视野空间，避免支架本体遮挡传感信号的收发路径，另一方面斜向筋条的结构可以在不增加整体壁厚的前提下提升支架的抗扭刚度，当机器人在不平整桌面移动产生颠簸时，支架不会因为瞬时冲击产生形变，保证固定在上面的传感模块位置始终处于设计标定的位置。

　　设计思路上，这款支架充分考虑了小批量加工与快速验证的需求，整体结构没有复杂的倒扣与封闭内腔，所有的加强筋都做了拔模斜度处理，不管是采用3D打印快速打样验证，还是后续开模做注塑批量生产，都不需要复杂的侧抽芯结构，能有效降低加工与制造成本。结构上的镂空设计不是随意开设的减重槽，每一处镂空的位置都经过受力路径的优化，避开了应力集中的转角位置，在去除冗余材料降低整体重量的同时，不会削弱结构的整体强度，转角位置都做了圆角过渡处理，避免应力集中导致的支架断裂问题。

　　从安装边界来看，支架的整体外轮廓尺寸适配小型桌面机器人的内部安装空间，横向宽度不超过120mm，纵向深度控制在100mm以内，整体高度不超过80mm，不会超出机器人外壳的内部容纳边界，不会和外壳、驱动轮、电池仓等其他部件产生装配干涉。各安装孔位的孔距公差控制在±0.1mm范围内，能保证传感模块安装后，探测角度的偏差在设计允许的范围内，不需要后期反复调整标定。支架上预留的走线槽位置，可以让传感模块的连接线顺着筋条内侧排布，避免移动过程中线路被运动部件剐蹭破损，同时也能让整机内部走线更加规整，减少线路杂乱对传感信号的干扰。

　　在实际装配过程中，这款支架可以作为独立的预装模块，先把所有需要固定在支架上的传感组件、小型线路板提前装配完成，再整体和机器人底盘进行对接，能有效提升整机的装配效率，后期维护时也可以直接将整个支架模块拆下，不需要逐个拆卸零散部件，降低维护的复杂度。支架的材质适配方面，不管是采用光敏树脂3D打印做原型验证，还是采用ABS、PLA等材料做小批量试制，亦或是采用玻纤增强尼龙做量产版本的加工，当前的结构壁厚都能满足不同材料的成型要求，壁厚均匀控制在2-3mm之间，不会出现注塑过程中的缩痕、填充不足等问题，也不会因为3D打印时壁厚过大导致的打印变形、打印时间过长的问题。
