TT电机驱动齿条小齿轮直线传动机构

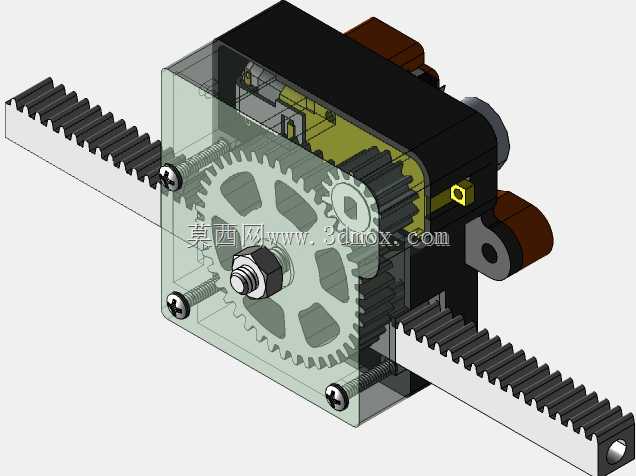

　　这套带TT电机的齿条小齿轮传动结构，常被应用在小型自动化执行端、教学实验平台、简易往复位移机构这类对安装空间要求严苛、负载不大的直线驱动场景里，比如小型物料推送工位、智能小车的直线执行模块、桌面级机械装置的位移调节单元，都能见到这类结构的实际落地。从实际使用角度看，这套结构核心是通过齿轮齿条的啮合，把TT电机输出的旋转运动直接转化为齿条的直线往复运动，不需要额外加装丝杠、同步带这类中间传动部件，整体结构紧凑度很高，能在狭小的安装空间内完成动力传递。设计上采用1:3的齿轮齿条传动比，是兼顾输出扭矩和直线运动速度的匹配结果——TT电机本身输出转速偏高、扭矩有限，通过传动比的匹配，既可以放大输出端的驱动力，保证齿条带载移动时不会出现卡滞、

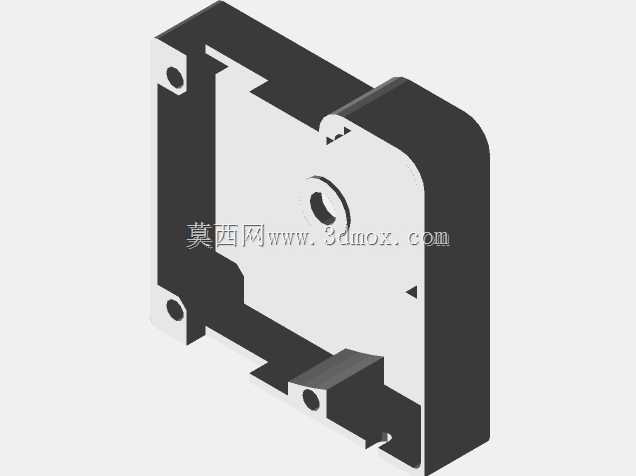

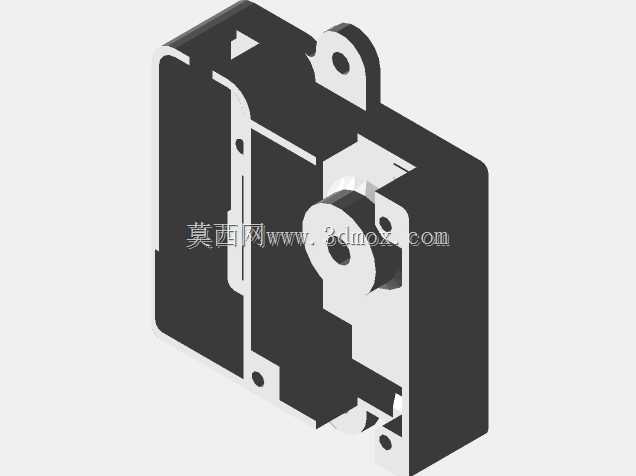

　　丢步的问题，也能把直线运动速度控制在适合小型机构作业的区间，避免速度过快导致的定位不准、冲击过大问题。结构的安装边界设计也充分考虑了小型装置的集成需求，整个减速与传动部分被集成在透明壳体内部，齿轮组的啮合间隙通过壳体上的安装螺丝可以做微调，保证齿轮和齿条的啮合侧隙处在合理范围，既不会因为侧隙过大出现传动回程误差，也不会因为侧隙过小导致转动阻力陡增、电机负载超标。壳体两侧预留的齿条穿行通道做了限位导向结构，齿条移动过程中不会出现偏摆、脱齿的问题，两端的安装固定位可以直接把整个驱动模块锁附在设备的安装基板上，不需要额外设计复杂的固定支架。从结构细节来看，齿轮采用减重孔设计，在保证轮齿强度满足小型负载传动需求的前提下，

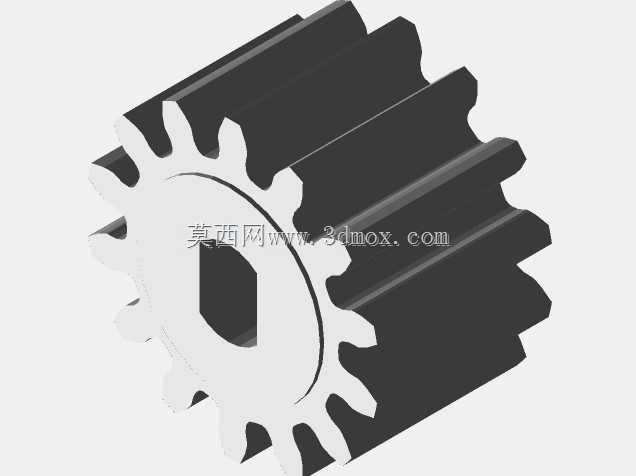

　　降低了转动件的自身惯量，启停过程的冲击更小；齿条采用标准直齿齿形，加工难度低，互换性好，后期维护更换不需要定制特殊规格的配件；电机和齿轮组的连接采用直连啮合的方式，省去了额外的联轴器部件，进一步压缩了整体结构的体积，同时减少了传动环节的功率损耗。实际选型使用时，要注意这套结构的负载上限匹配TT电机的输出能力，适合驱动百克级到千克级的轻负载做短行程直线往复动作，安装时要保证齿条的安装平面和齿轮轴线的平行度，避免出现轮齿偏载导致的异常磨损；壳体的透明设计也方便日常巡检时直接观察内部齿轮的啮合状态、润滑情况，不需要拆解壳体就能判断传动部件是否存在磨损、卡入异物的问题，对于教学场景来说，也能直观展示齿轮齿条传动的运动过程，方便理解旋转运动转直线运动的传动原理。
