槽型光电式红外传感检测元件结构

项目分类:传感器 发布时间:2022-03-03 ID:573542
  • 槽型光电式红外传感检测元件结构

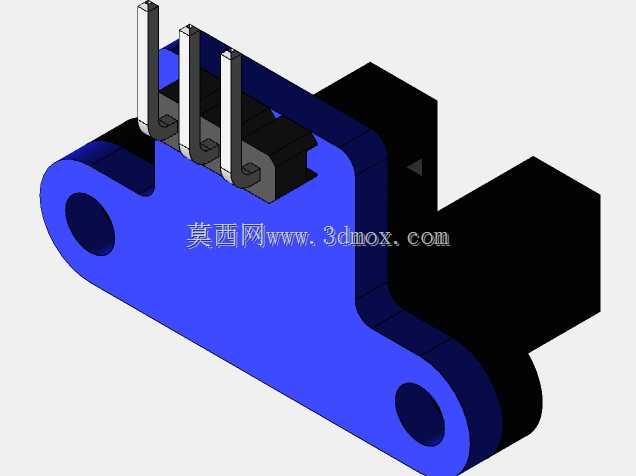

  在自动化产线的物料到位检测、小型设备的位置限位、智能终端的遮挡识别场景里,这类槽型红外传感元件是出镜率极高的基础检测部件,不同于漫反射类红外传感器需要调整检测距离与反射角度,槽型结构自带固定的检测光程,安装完成后不需要反复校准光轴,对现场调试人员的经验要求更低,在紧凑安装空间里的适配性更强。从结构设计来看,这款元件采用U型槽体作为主体承载结构,槽体两侧分别集成红外发射端与接收端,当有遮挡物从槽口中间穿过时,红外光束被阻断,接收端的信号电平发生跳变,直接输出开关量信号给后端控制电路,不需要额外搭配信号放大调理模块,简化了外围电路的布线难度。主体基座采用高强度工程塑料注塑成型,蓝色的主体部分兼顾绝缘性能与结构强度,

  两侧伸出的安装耳上预留了圆形安装孔,安装孔的位置与槽体的基准面保持严格的形位公差,安装时可以直接通过螺丝穿过安装孔固定在设备基板上,不需要额外设计转接支架,能有效压缩整机的装配空间。三个直插式引脚从基座尾部伸出,引脚的排布间距符合标准2.54mm排距规范,既可以直接插焊在PCB板上做板载集成,也可以通过接插件引出导线做分体式安装,引脚根部做了台阶式防断结构,避免焊接或者插拔导线时引脚根部受力断裂,提升元件在震动工况下的使用寿命。槽口的宽度经过精准设计,刚好能容纳常规厚度的挡片穿过,既不会因为槽口过宽导致检测响应滞后,也不会因为槽口过窄出现挡片卡滞、刮蹭元件内壁的问题,槽体内壁做了哑光黑色消光处理,

  能有效避免环境杂散光进入接收端造成误触发,哪怕是在车间强光照射的工况下,也能保持稳定的检测精度。设计这类元件的三维模型时,首先要明确安装基准面的选取,将安装耳的底面作为Z向基准,两个安装孔的中心连线作为X向定位基准,引脚的中心面作为Y向对称基准,所有结构特征都围绕这三个基准展开建模,保证模型导入装配体后能直接匹配安装位,不需要反复调整位置。建模过程中要注意槽口内壁的拔模角度控制,因为主体是注塑件,内壁的拔模方向要和模具开模方向保持一致,避免出现倒扣结构导致无法脱模,同时引脚的伸出长度要预留足够的焊接余量,不能过短导致焊接时焊锡爬到元件本体上,也不能过长导致板载安装时引脚触碰其他元件造成短路。从安装边界来看,

  这款元件的整体外轮廓尺寸紧凑,安装时需要在槽口前方预留至少5mm的挡片活动空间,尾部引脚区域要预留3mm的焊接操作空间,两侧安装耳的外侧要预留2mm的扳手操作空间,避免安装时螺丝无法拧紧。在实际选型应用中,这类元件常被用在小型自动化设备的原点复位检测、流水线的物料计数、智能柜的柜门开合检测、打印机的纸张到位检测场景,因为其响应速度快,检测精度不受被测物体颜色、材质的影响,只要能遮挡红外光束就能触发信号,相比机械限位开关没有机械触点磨损的问题,使用寿命更长,在高频往复运动的工况下优势尤为明显。建模时还要注意细节特征的还原,比如发射端与接收端的透镜位置要和槽口中心严格对正,偏差不能超过0.1mm,否则会导致红外光束无法准确入射到接收端,出现检测失灵的问题,基座上的加强筋位置要合理布置,既不能增加不必要的壁厚导致注塑时出现缩痕,也要保证槽体在受到侧向挤压力时不会发生形变,导致光轴偏移。
