带侧孔圆柱头外螺纹管式连接组件

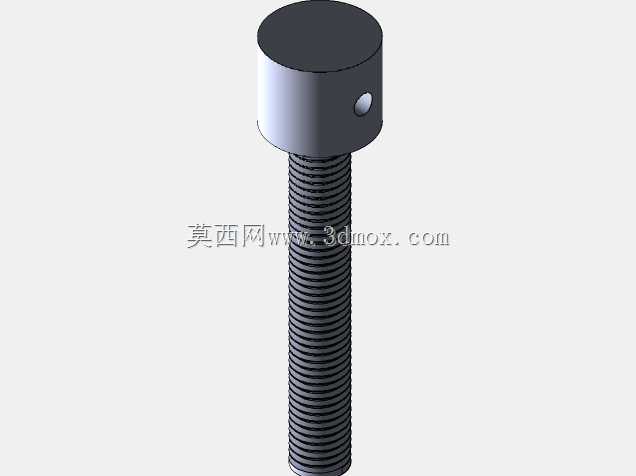

　　这款管式连接组件的设计初衷，是解决小通径流体管路、传感检测回路里的刚性连接与点位固定需求，在气动检测回路、小型液压控制支路、传感器安装引压环节里，这类带侧孔的螺纹管式件是很常见的连接载体。不同于普通外螺纹紧固件，它的头部做了加厚圆柱结构，侧面预留的径向通孔是核心功能位——既可以穿入细钢丝做防松锁止，也能作为引压、穿线的过孔，适配传感类元件的引线或介质导通需求，避免额外在管路上开孔破坏结构强度。

　　从结构设计逻辑来看，杆部采用全长度连续外螺纹，能灵活调整旋入深度，适配不同厚度的安装基体，不管是拧入阀块的螺纹孔，还是配合螺母做夹板式固定，都能通过螺纹旋合量调整安装后的伸出长度，给现场装配留足调整余量。头部的圆柱直径比螺纹大径超出30%左右，一方面能在旋紧时提供足够的承压面，避免拧紧时压伤安装基体表面，另一方面圆柱侧面的平面度控制在Ra1.6以内，配合扳手夹持时不会打滑，相比六角头，圆柱头在狭小安装空间里不需要预留大角度的扳手转动空间，只需要用卡簧钳类工具插入侧孔就能完成拧紧操作，适合空间紧凑的仪器仪表内部装配场景。

　　实际应用中，这类组件常用来做压力传感器的引压接杆，侧孔可以直接连通被测介质腔，杆部的外螺纹拧入设备外壁的螺纹孔后，配合端面密封圈就能实现密封，不需要额外的转接头，减少管路泄漏点。在一些需要做钢丝防松的振动设备管路里，侧孔穿入的防松钢丝可以和相邻的紧固件串联，避免设备长期振动导致螺纹松动，比普通的弹垫防松可靠性更高，尤其适合有持续振动的工业检测场景。

　　设计时需要重点控制几个尺寸边界：首先是螺纹的大径、中径公差要符合普通米制螺纹的6g精度要求，保证和标准螺纹孔的旋合顺畅，不会出现卡滞或间隙过大的问题；其次是头部侧孔的位置度，要保证孔的轴线和螺纹轴线垂直，偏差控制在0.1mm以内，避免穿钢丝或引压时出现干涉；头部下端面和螺纹轴线的垂直度也要严格控制，否则拧紧后会出现端面密封不严、组件倾斜的问题。另外螺纹部分的收尾长度要控制在2倍螺距以内，避免螺纹末端过长导致安装时无法贴紧安装面。

　　从安装适配性来说，这款组件不需要特殊的安装工具，常规的开口扳手、甚至利用侧孔穿入圆杆就能完成拧紧操作，后期维护拆卸也很方便。杆部的螺纹长度覆盖了常见的仪器仪表壁厚范围，从3mm到25mm的安装板厚都能通过调整旋入量适配，头部的厚度设计也考虑了手拧操作的可能性，在不需要大扭矩的场景下，甚至可以直接用手拧到位后再做小角度紧固。

　　在传感配套场景里，这款组件还可以作为温度传感器的保护管安装座，侧孔用来穿出传感器的引线，杆部中空的结构（对应管式设计）可以插入温度探头，直接接触被测介质，相比传统的焊接式安装座，这种螺纹式的结构可以随时拆卸更换传感器，不需要破坏设备本体，维护成本更低。在小型气动回路里，侧孔还可以作为排气孔或者测压孔，不用额外在管路上加装三通接头，简化管路布局，减少整体的安装空间占用。

　　设计过程中没有做多余的装饰性结构，所有的外形特征都是为功能服务：圆柱头的倒角是为了安装时更容易对准孔位，螺纹起始端的倒角是为了旋入时更容易对中螺纹孔，侧孔的孔口倒角是为了穿钢丝或者引线时不会刮伤线材、密封圈，所有的棱角都做了小倒钝处理，避免装配时划伤操作人员。材料选择上默认适配常见的304不锈钢工况，当然也可以根据使用场景换成碳钢镀锌或者铜材，结构本身不需要做修改就能适配不同的材料加工，通用性很强。
