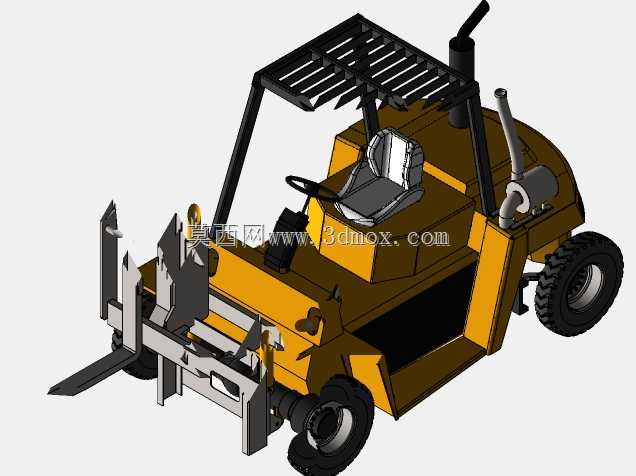

内燃平衡重式工业叉车三维结构设计

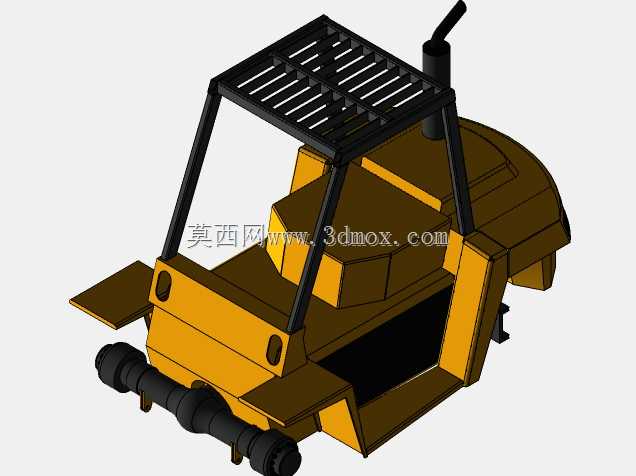

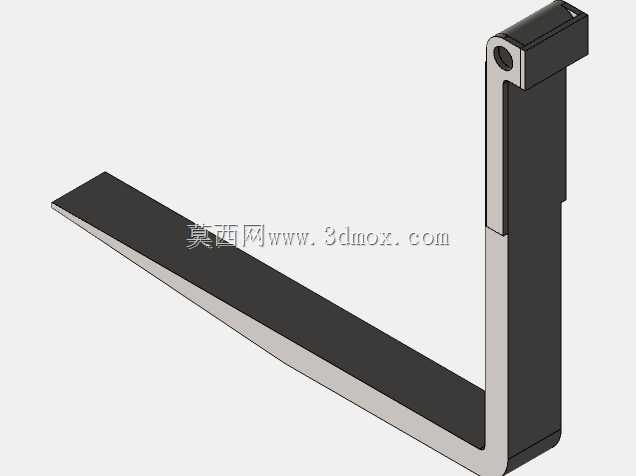

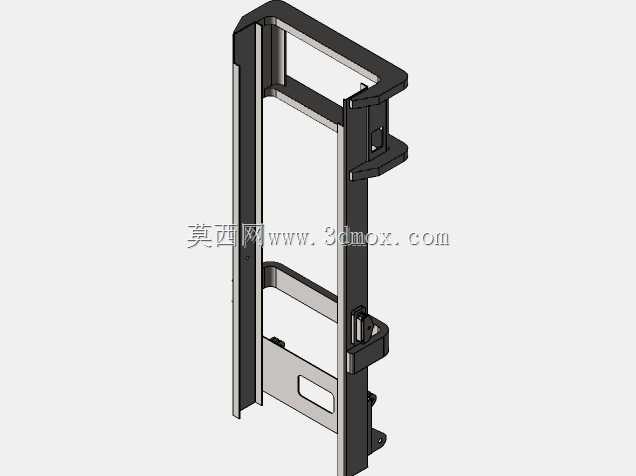

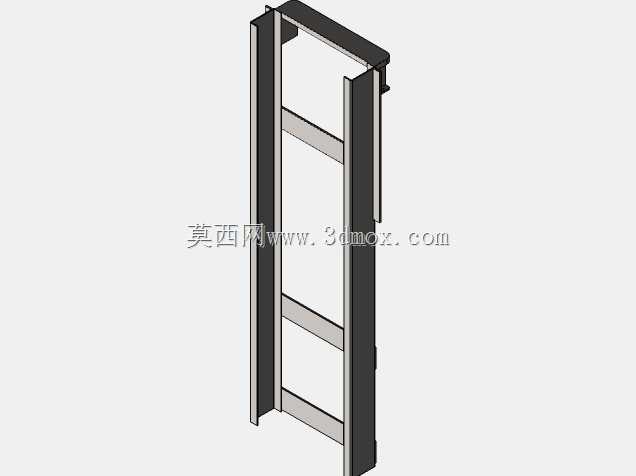

　　本次设计的内燃平衡重式叉车，核心面向厂区内部货物流转、仓储货架堆垛、装卸货月台作业、生产车间工序间物料转运等典型场景，覆盖从1吨到3.5吨级常规散货、托盘货、带包装工业成品的短距离搬运与堆高作业需求，是离散制造厂区、物流中转仓、港口堆场、建材批发市场等场景中应用频次最高的厂内机动工业车辆。从功能特性来看，该车型采用后轮转向布局，适配狭窄通道内的小半径转弯需求，前部货叉架配备标准两级起升门架，可根据作业场景更换侧移器、纸卷夹、砖块夹等属具，拓展不同品类货物的装卸适配能力；驾驶室采用敞篷带防护顶架的结构，既满足高空坠物防护的安全要求，又能保证驾驶员在作业过程中拥有足够的前方视野，可清晰观察货叉对位情况与货物起升高度，

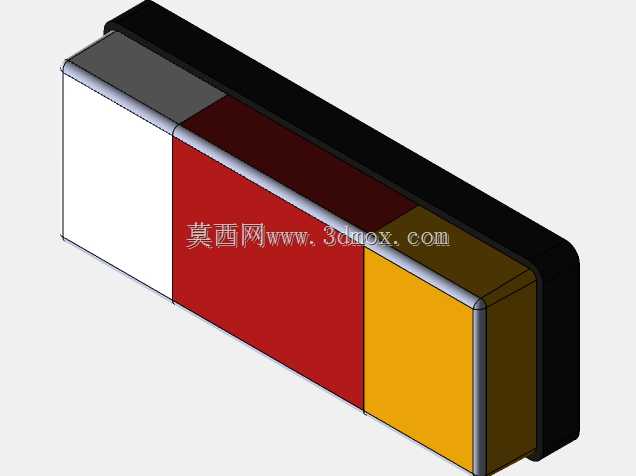

　　排气系统采用高位侧排布局，避免作业过程中尾气直吹地面引发扬尘，同时减少排气高温对周边操作人员与货物的影响。设计过程中优先考虑整车的载荷平衡特性，将发动机、液压油箱、燃油箱等重型部件集中布置在车辆尾部，作为平衡重抵消前部货叉额定载荷带来的倾覆力矩，无需额外加装过多铸铁配重即可满足额定载荷下的纵向稳定性要求，同时优化了整车轴荷分配，空载状态下转向轴载荷占比达到合理区间，避免重载时转向轮附着力不足引发的转向失控问题。外形尺寸方面，整车总长控制在3.8米以内，含护顶架总高2.1米，最小转弯半径控制在2.4米，可适配常规2.8米宽度的厂区通道与标准3吨货梯的进出需求，门架缩回状态下的最低高度适配2.2米净高的仓库入口，

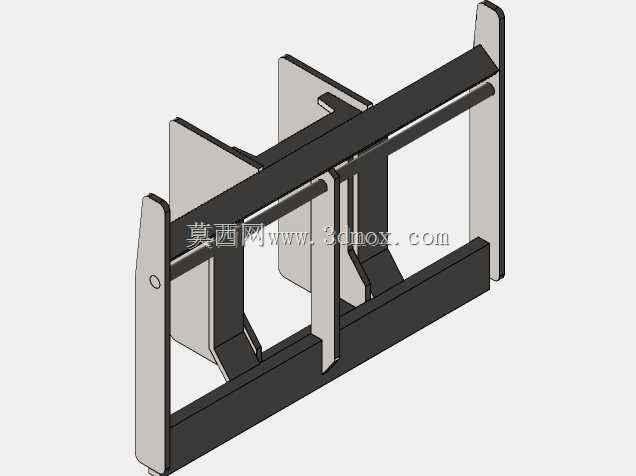

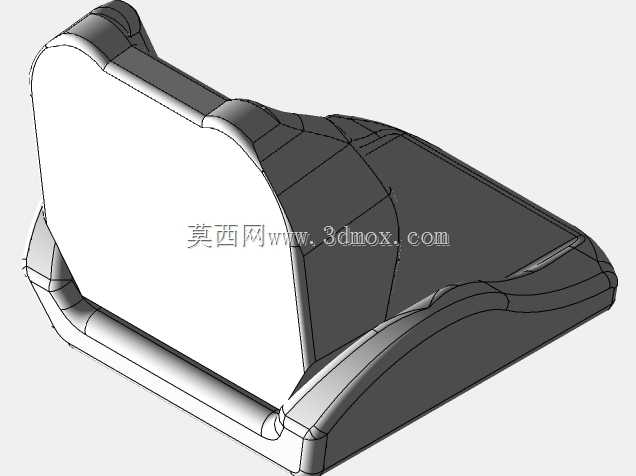

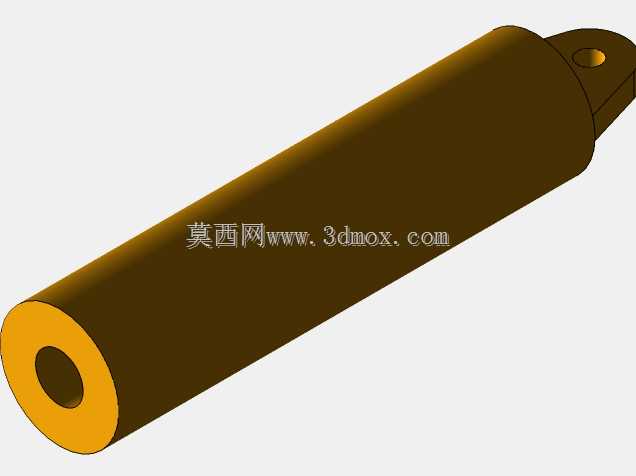

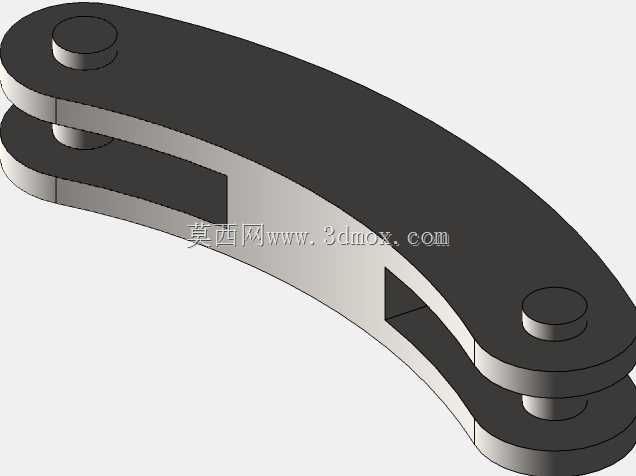

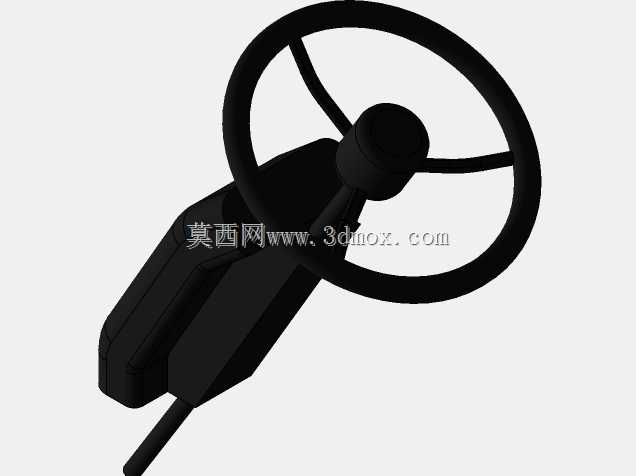

　　最大起升高度可覆盖常规3层工业货架的堆垛需求；安装边界上，货叉架的安装接口采用行业通用的挂钩式结构，可直接适配市面绝大多数标准属具，驱动桥与转向桥的安装孔位、液压系统的管路接口均参考通用内燃叉车的通用尺寸规范，后续维护更换配件无需单独定制非标件。结构设计阶段对护顶架的承载能力做了针对性强化，顶部格栅采用矩形钢管焊接成型，可承受1.5吨重物从1米高度坠落的冲击载荷，满足工业车辆安全规范的强制要求；座椅采用悬浮式减震结构，可缓冲厂区非硬化路面行驶带来的颠簸，降低驾驶员长时间作业的疲劳感；液压系统的控制阀组布置在座椅侧方，操作手柄的位置符合人机工程学要求，驾驶员无需大幅侧身即可完成货叉起升、下降、前倾、后倾的全部操作；

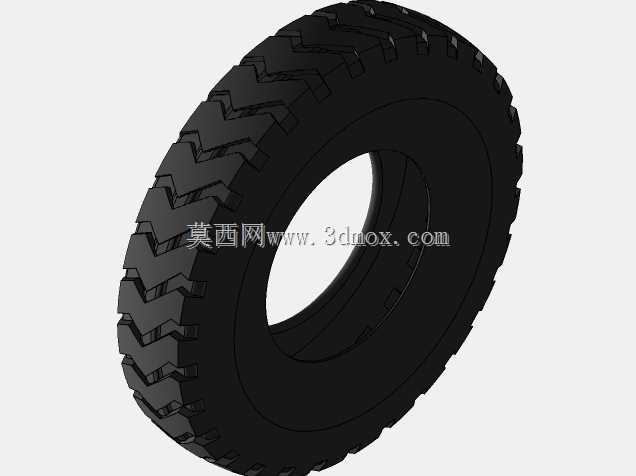

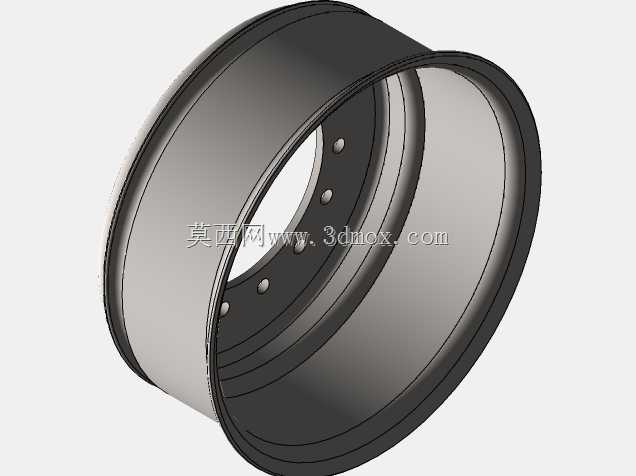

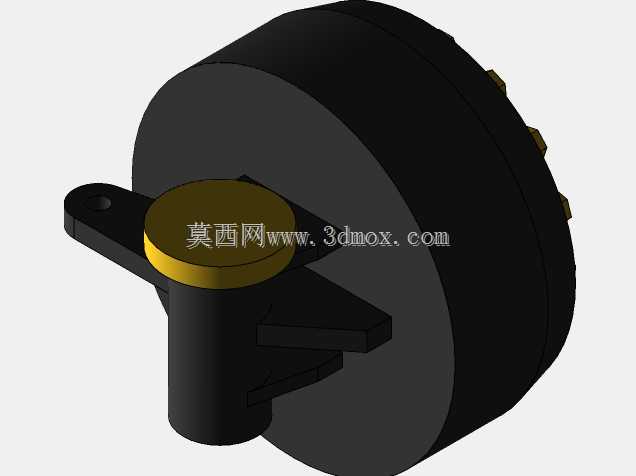

　　制动系统采用行车制动与驻车制动独立的布局，行车制动为液压助力鼓式制动，作用于两个驱动轮，驻车制动为机械软轴式制动，可在5度坡度上实现可靠驻车，避免坡道停车溜车风险。针对厂区作业常见的地面不平整问题，整车悬挂采用刚性桥体加橡胶缓冲块的结构，既保证重载状态下的车架刚性，又能过滤路面小幅颠簸带来的冲击，避免车架长期受交变载荷引发焊缝开裂；轮胎采用深花纹工业充气轮胎，兼顾硬化水泥路面与碎石非硬化路面的通过性，胎面的耐磨配方可适应厂区常见的铁屑、焊渣等尖锐杂物的磨损，延长轮胎使用寿命。整车的管线布置采用分区域走线设计，液压管路与电气线路分开固定，避免管路摩擦破损引发的漏油、电路短路问题，所有外露的运动部件均加装防护挡板，避免作业过程中货物剐蹭损坏部件，同时防止操作人员衣物卷入运动部件引发安全事故。
