手动拨动式工装夹具结构设计

　　这款手动拨动夹具主要面向小批量零件加工、工位临时装夹、装配工序定位场景设计，在小型五金件加工、电子元器件组装、实验室试样装夹等场景中，这类无需外接动力源的夹具实用性极强，不需要布置气路、电路，单人即可快速操作，适配多品种小批量的柔性生产需求，也可作为自动化产线的备用应急装夹单元，在产线动力单元故障时临时替代完成装夹作业，避免全线停摆。

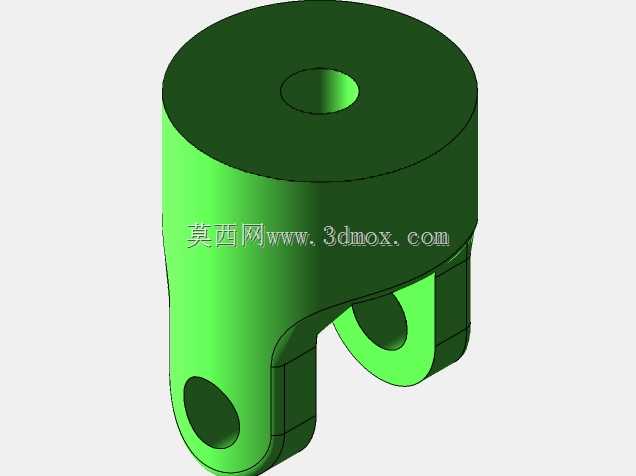

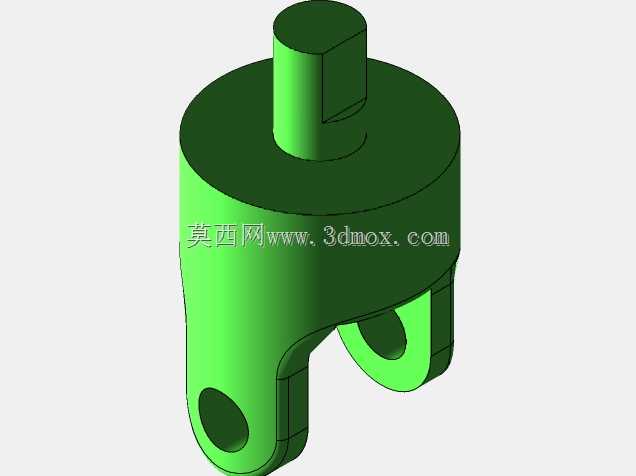

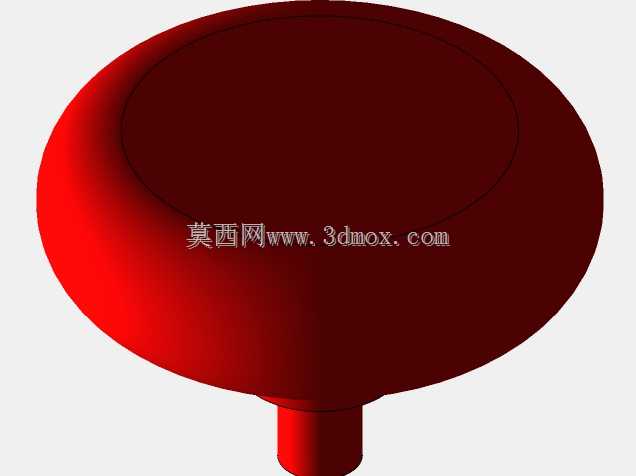

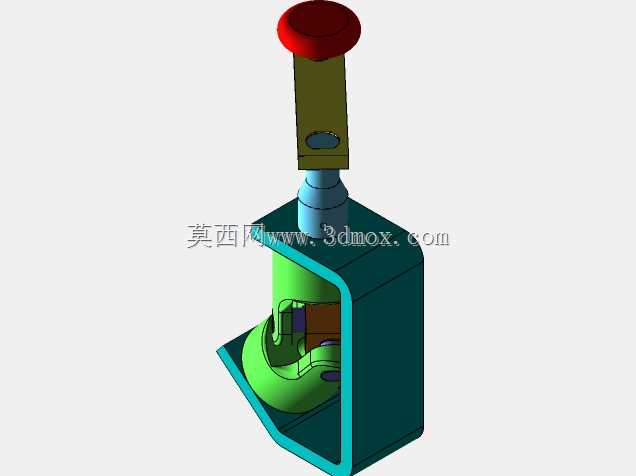

　　从功能实现逻辑来看，该夹具采用顶部按压式操作逻辑，红色操作帽采用符合人体工学的圆弧曲面设计，操作时手掌根部按压即可完成夹具开合，不需要手指施加过大握力，长时间重复操作也能降低操作人员的手部疲劳。操作力通过竖向导杆传递到内部的凸轮拨动机构，导杆与基座之间设置有铜质导向衬套，既降低了往复运动的摩擦阻力，也能避免长期使用后导杆出现晃动间隙，保证夹紧动作的同轴度。内部的拨动机构采用对称式弧形夹爪设计，夹爪的夹持面做了仿形适配处理，可贴合圆柱形、小尺寸方形零件的外轮廓，夹紧时不会出现零件偏斜、压伤表面的问题，夹爪的开合行程经过合理设计，既可以覆盖常见的小型零件尺寸范围，也不会因为行程过大导致操作行程过长，影响装夹效率。夹爪与基座之间设置有复位弹性元件，松开操作帽后夹爪可自动回位张开，不需要额外手动掰开夹爪，取放零件的动作可以连贯完成。

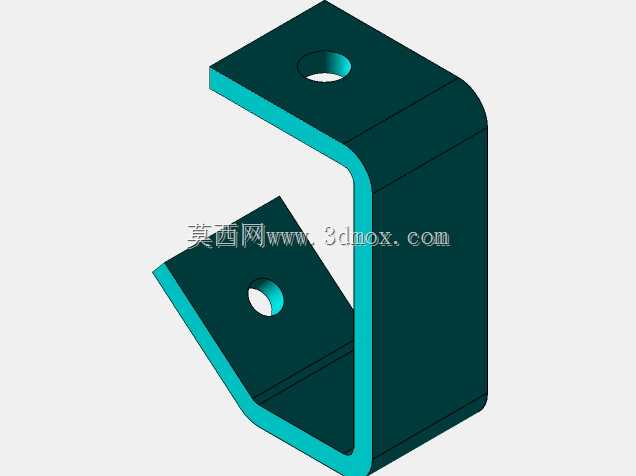

　　设计过程中优先考虑了安装适配性，基座采用U型开放式结构，底部预留了标准的安装孔位，可以直接通过螺栓固定在标准工作台面、工装板或者专用设备的安装基座上，不需要额外加工转接板。基座的侧面做了加厚处理，在夹紧力作用下不会出现侧壁形变，保证长期使用的夹紧精度。整体结构没有复杂的异形曲面，除了内部的弹性元件和销轴外，其余结构件都可以采用常规的铣削、线切割工艺加工完成，加工成本低，后期维护时只需要定期清理夹爪缝隙的切屑、粉尘，给导向部位添加少量润滑脂即可，不需要复杂的维护保养流程。

　　从安装边界来看，该夹具整体竖向高度控制在合理范围内，安装后不会占用过多的竖向操作空间，在排布密集的多工位工装板上也可以相邻布置，不会出现操作干涉。基座的横向尺寸紧凑，夹爪完全张开时也不会超出基座的侧面轮廓，相邻工位的操作人员操作时不会被突出的结构磕碰。夹爪的夹持中心与基座安装面的垂直精度经过设计校核，装夹零件后零件的轴线与安装面保持垂直，在进行钻孔、点焊、引脚压装等工序时，不需要额外找正零件的垂直度，可直接进行加工作业。

　　在实际使用场景中，这类夹具还可以根据被夹持零件的外形更换夹爪的仿形垫块，不需要改动整体的传动结构，就能快速适配不同外形的零件装夹需求，柔性适配能力较强。操作力的传递比经过优化，操作人员施加很小的按压力就能获得足够的夹紧力，既可以保证零件在加工过程中不会出现移位，也不会因为夹紧力过大导致薄壁零件出现夹装变形。整体结构没有外露的传动部件，操作过程中不会出现夹手的安全隐患，适合在生产一线的操作工位长期使用。
