V型六缸内燃动力总成结构设计

项目分类:发动机 发布时间:2022-03-03 ID:573557
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计
  • V型六缸内燃动力总成结构设计

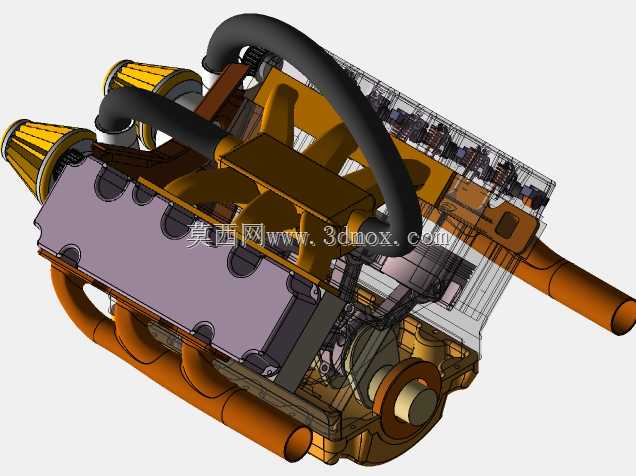

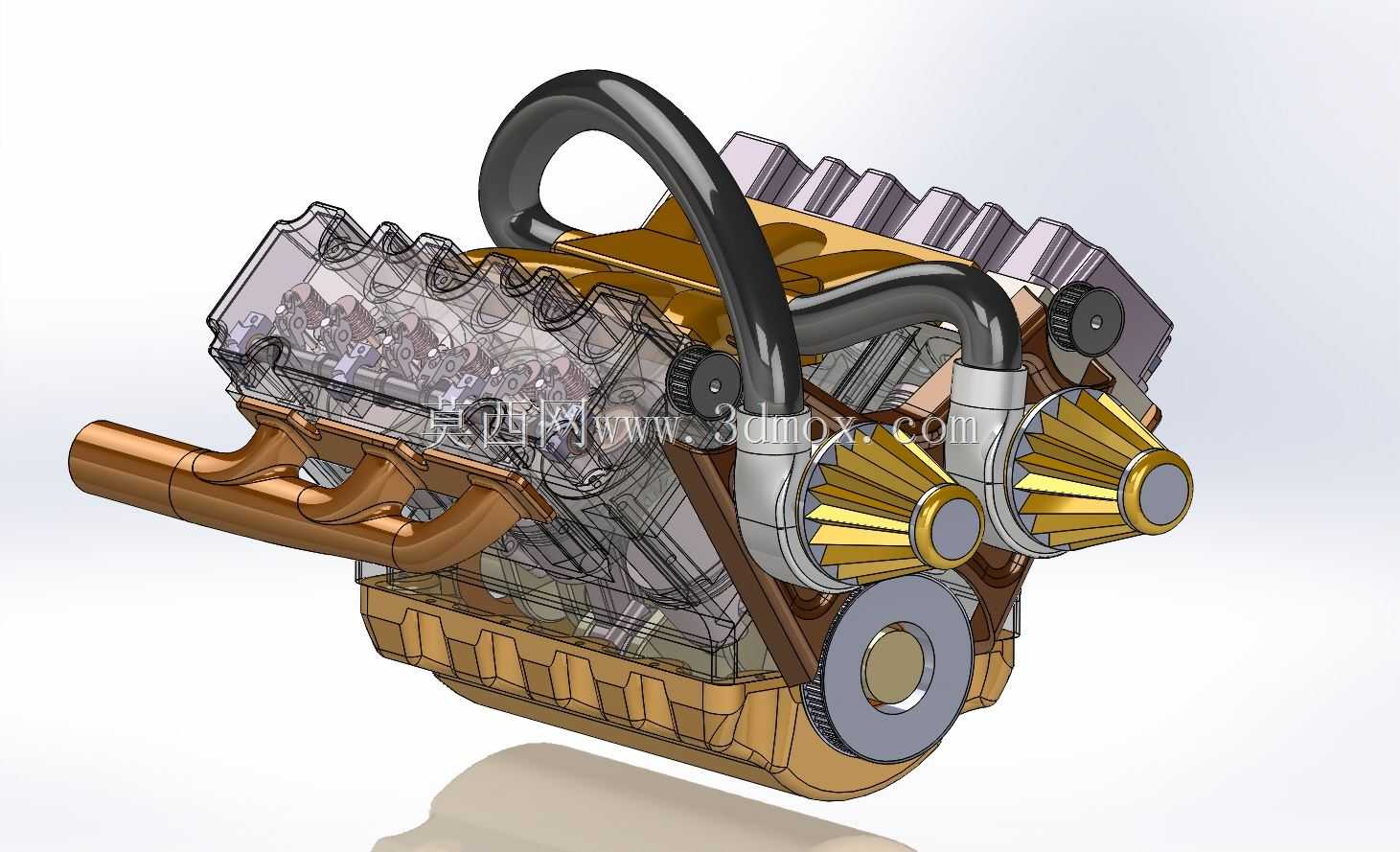

  这款V型六缸动力单元的结构设计,核心围绕乘用车、中小型工程设备的动力输出需求展开,区别于直列缸体的布局逻辑,采用60度夹角的V型缸体排布,从根源上平衡了一阶与二阶往复惯性力,运行过程中曲轴的动平衡表现更优,能有效降低动力传递路径上的振动幅值,减少对配套设备机架的隔振设计压力。从实际应用场景来看,这类动力单元可适配中高端乘用车、轻型非道路作业机械、小型固定动力机组等场景,不同场景下的安装边界存在一定差异,设计阶段预留了多组安装支脚的调整空间,可根据配套设备的机舱布局调整进排气接口、输出法兰的朝向,适配不同的安装空间约束。

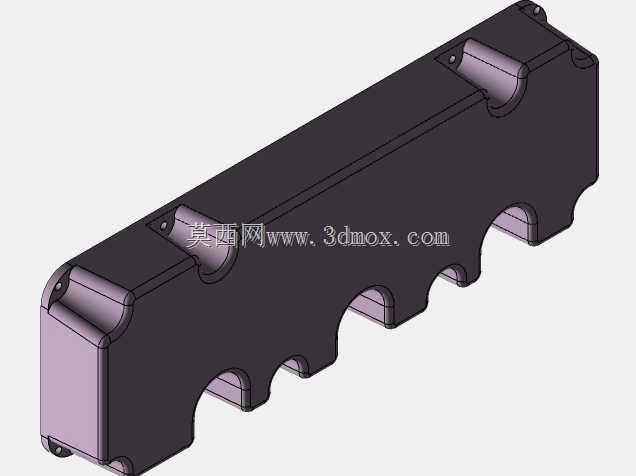

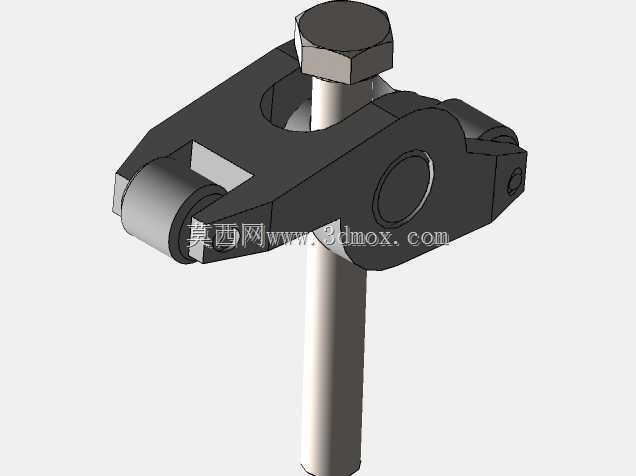

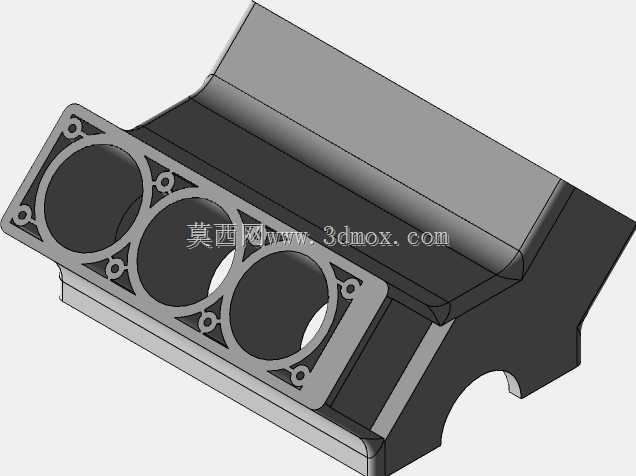

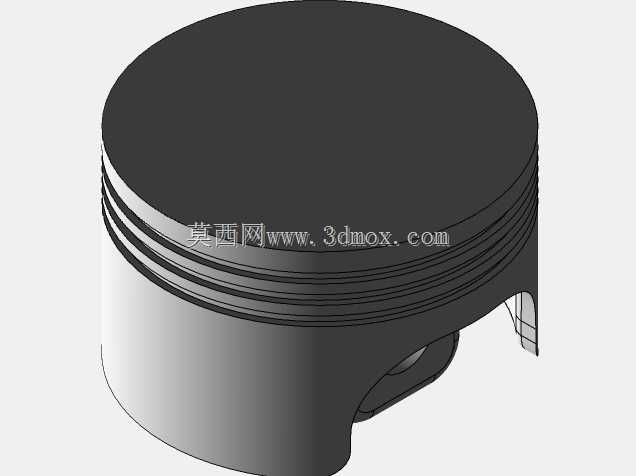

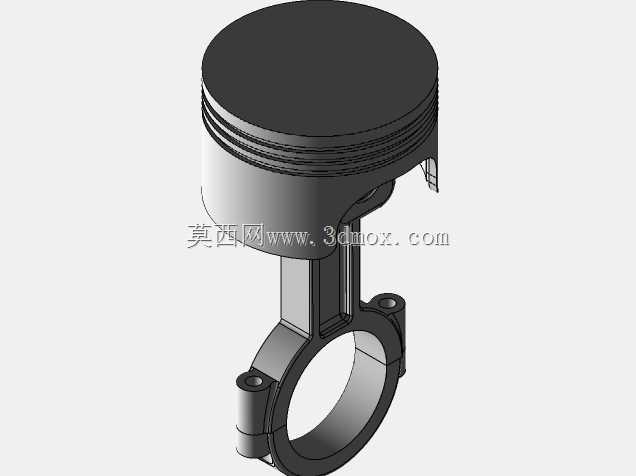

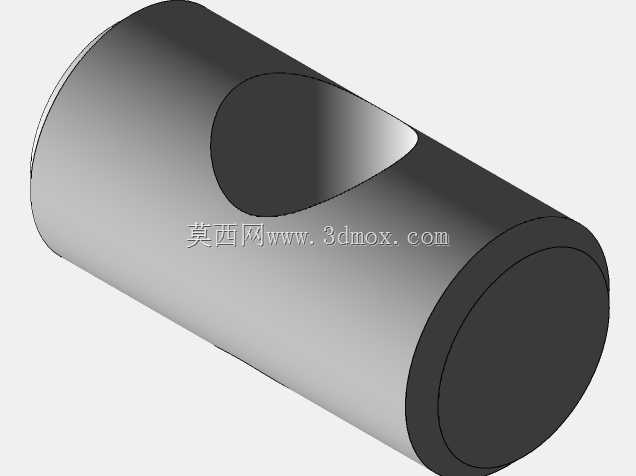

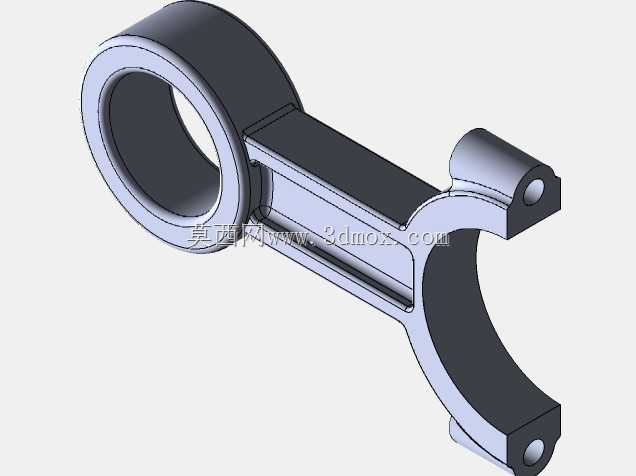

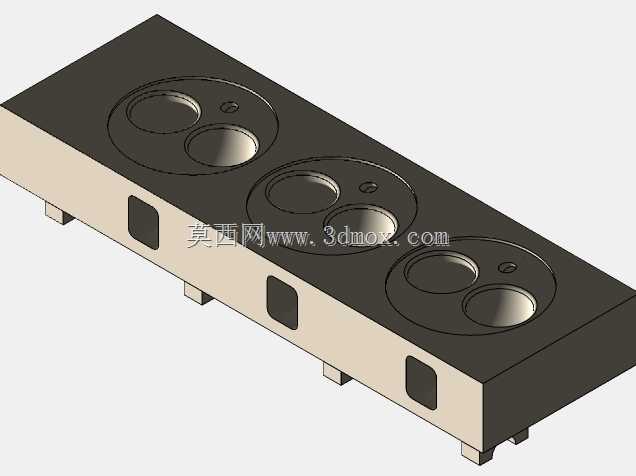

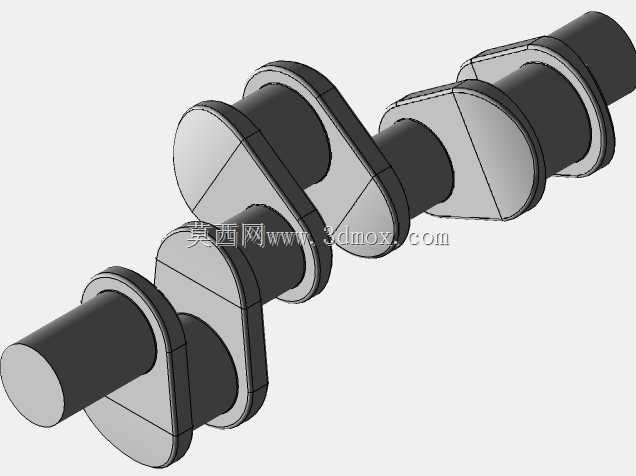

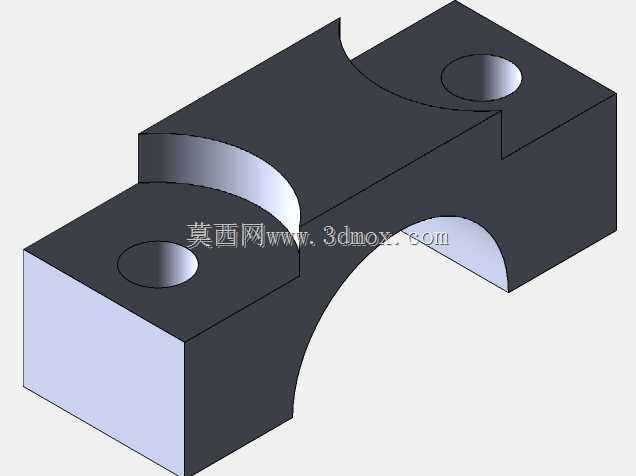

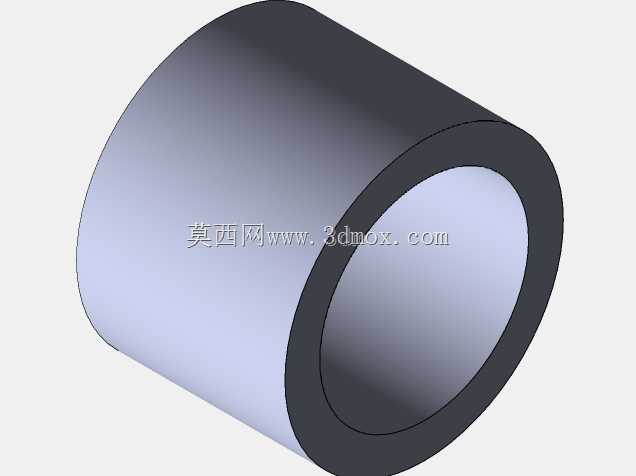

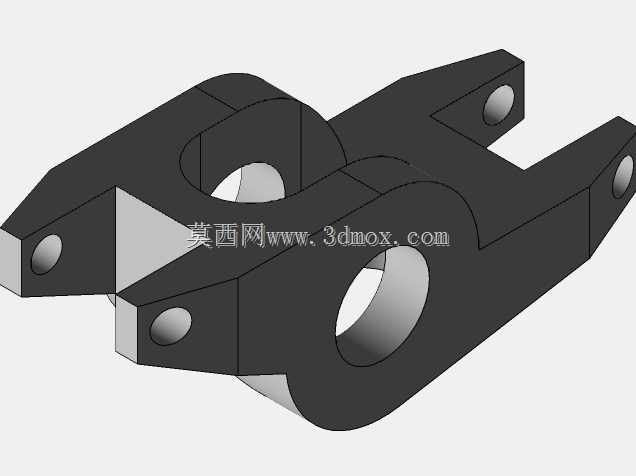

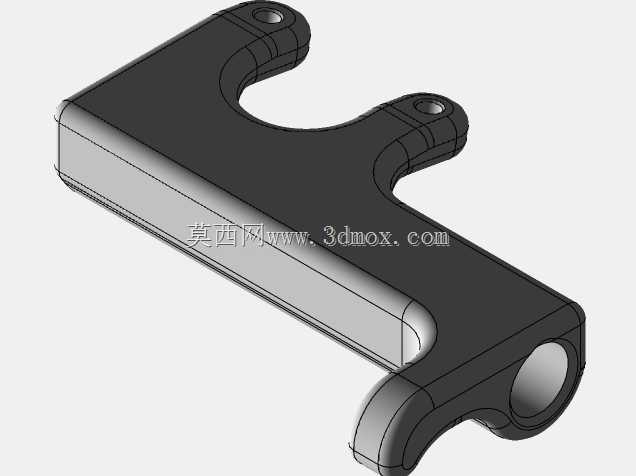

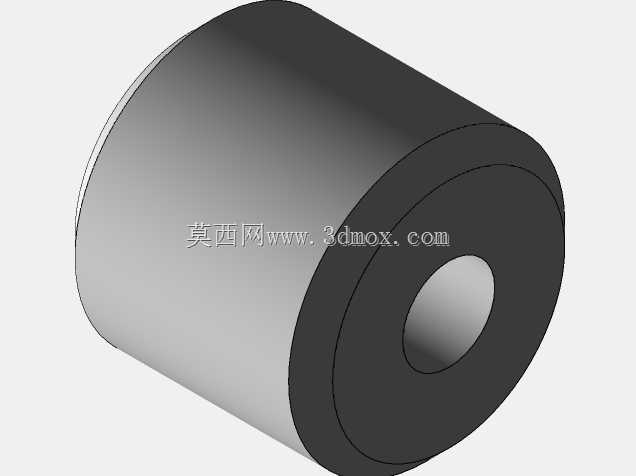

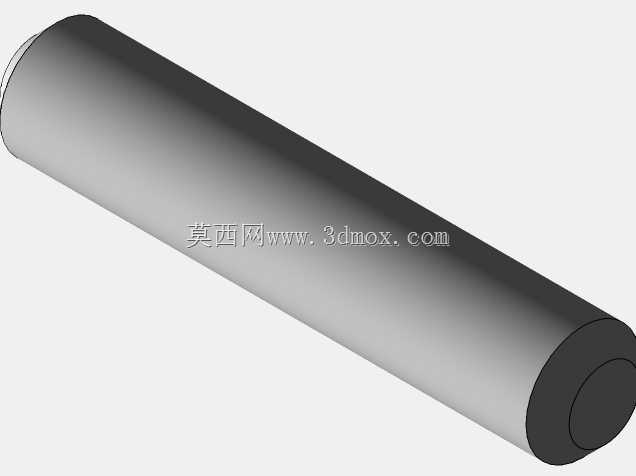

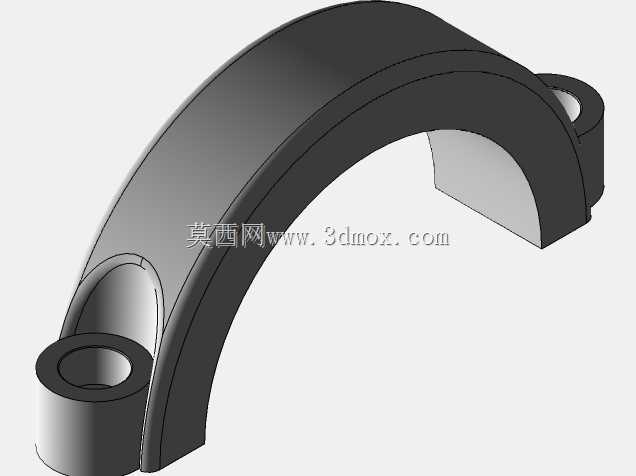

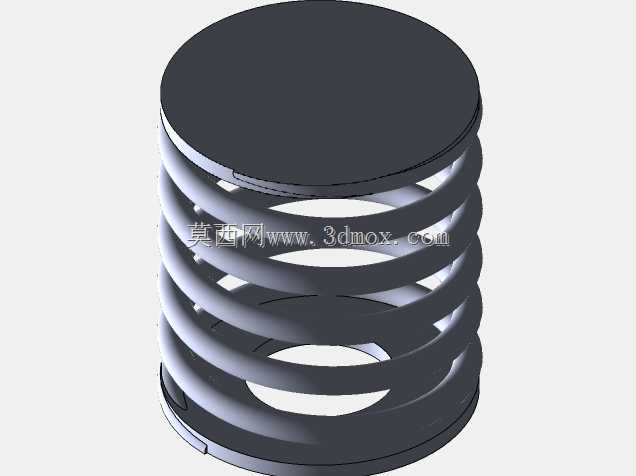

  从功能特性来看,该结构完整覆盖了内燃机工作循环的所有核心模块:缸盖部分集成了进排气道、气门安装座、冷却水道的连通结构,透明化的缸盖罩设计可直观观察到配气机构的凸轮轴、气门挺柱的运动轨迹,实际量产结构中缸盖罩会采用铸铝或冲压钢板材质,兼顾密封与轻量化需求;缸体部分采用上下分体式曲轴箱结构,主轴承盖采用横向螺栓锁紧的设计,可承受高转速下曲轴的交变载荷,避免缸体主轴承座出现变形失圆的问题。曲柄连杆机构部分,曲轴采用全支撑设计,每个连杆轴颈两侧都设置主轴颈承载,六组连杆分为两列排布在V型夹角两侧,活塞采用轻量化设计,裙部预留了膨胀量控制的型线,可适配不同热负荷下的配合间隙,避免冷启动敲缸与热态拉缸的问题。

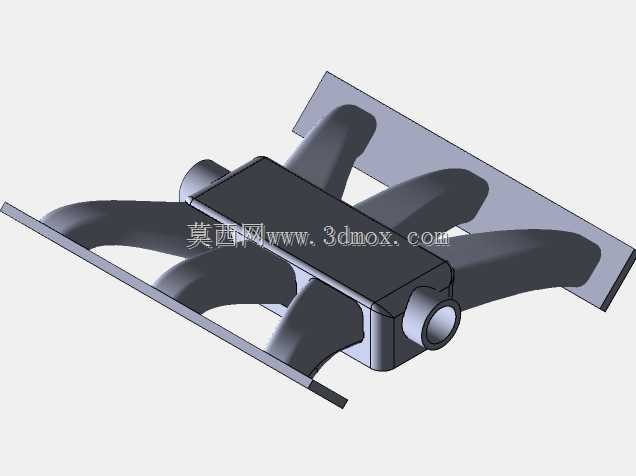

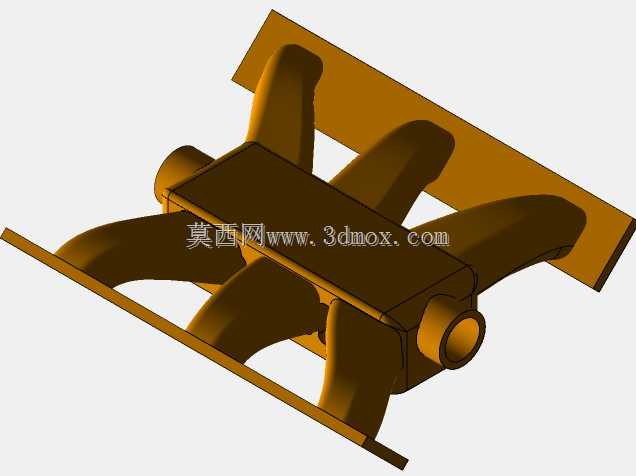

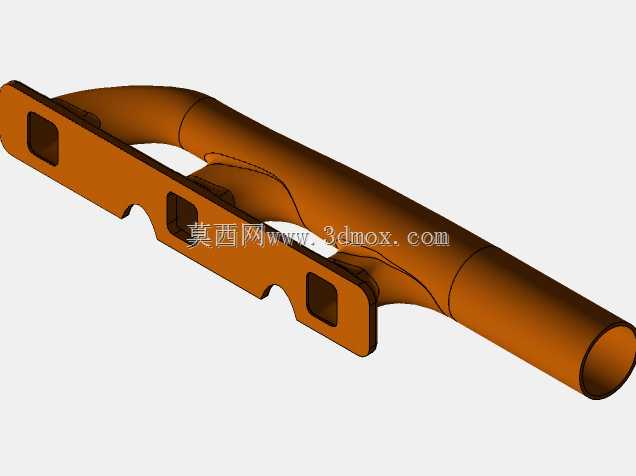

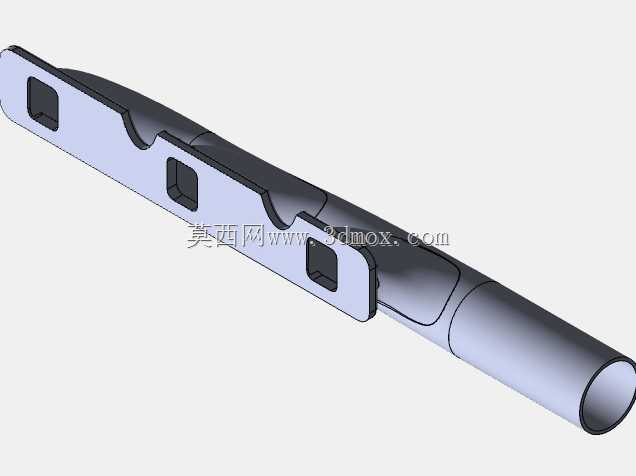

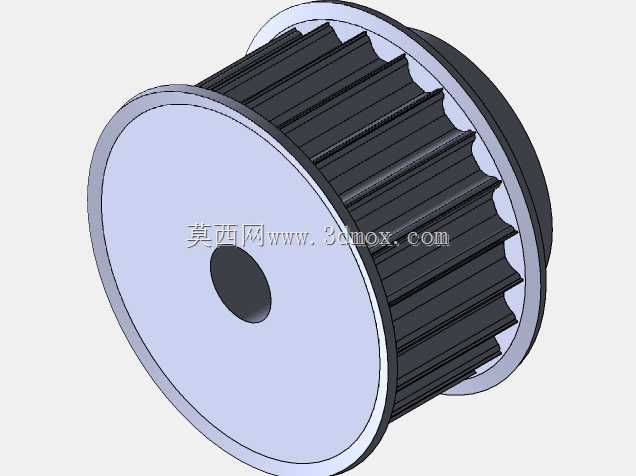

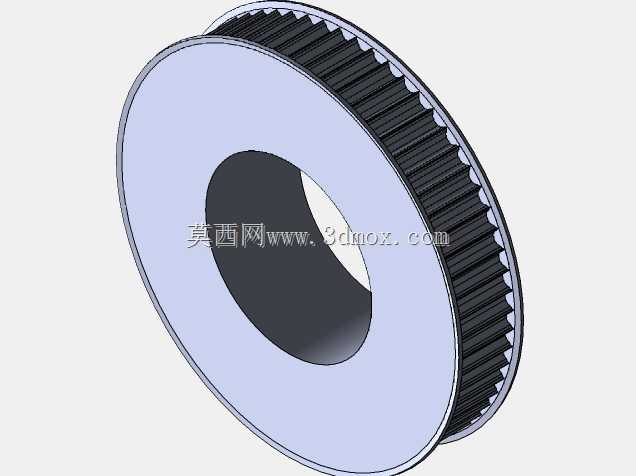

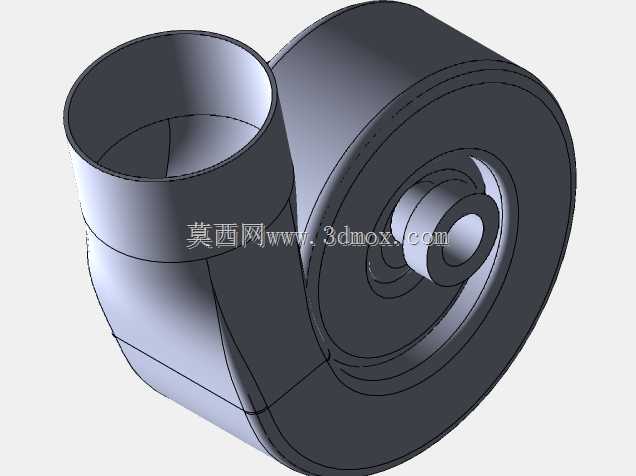

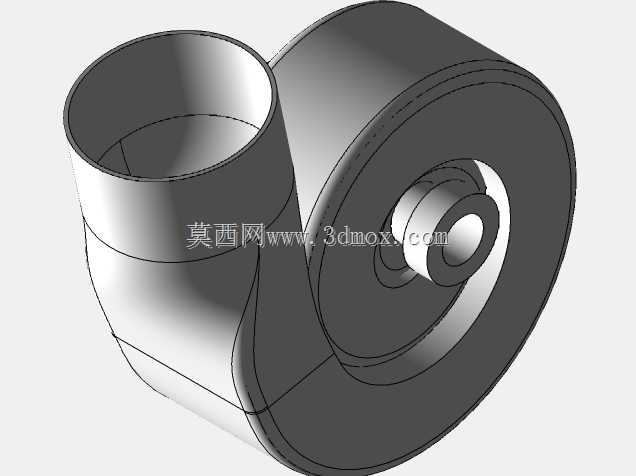

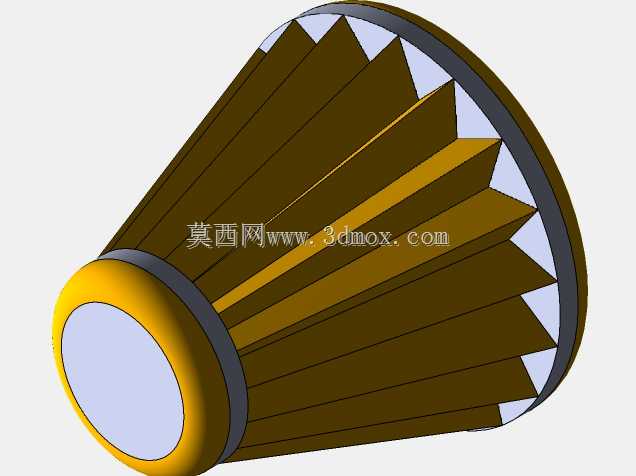

  进排气系统的设计上,两侧缸盖分别布置独立的排气歧管,采用等长歧管的设计逻辑,可利用排气脉冲效应提升充气效率,进气侧的进气歧管采用稳压腔前置的布局,可平衡各缸的进气量差异,减少各缸工作不均匀度。前端轮系部分集成了齿轮传动结构,可将曲轴输出的动力传递给配气机构、冷却水泵、机油泵等附件,齿轮采用斜齿设计,传动过程中啮合更平稳,可降低正时传动的噪音,相比皮带或链条传动,齿轮传动的可靠性更高,适合高负荷工况下的长期运行,不过对齿轮的加工精度、中心距的公差要求更严格,设计阶段需要预留合理的齿侧间隙,避免热态下齿轮卡滞。

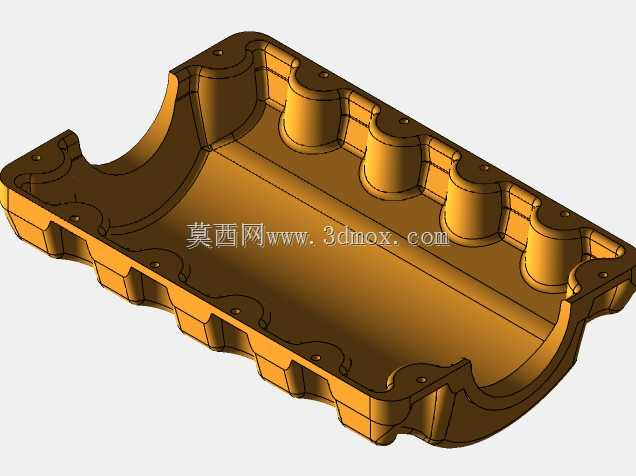

  设计过程中,首先需要确定的是缸心距、缸径、行程的核心参数,这些参数直接决定了动力单元的总排量与输出特性,V型布局相比同排量直列机型,整体长度可缩短约三分之一,对应的机舱纵向安装空间要求更低,更适合前置后驱、四轮驱动的车型布局,也能适配小型工程设备紧凑的动力舱空间。冷却系统的水道采用分缸供水的设计,冷却液从缸体下部进入,经过缸套周围的水套后流入缸盖,重点冷却排气门座、燃烧室等热负荷集中的区域,避免局部过热导致的爆震、缸盖开裂等问题。润滑系统采用压力润滑与飞溅润滑结合的方式,主油道布置在缸体两侧,通过斜油孔将机油输送到主轴承、连杆轴承、凸轮轴轴承等压力润滑点,缸壁、活塞销等部位采用飞溅润滑,油底壳的结构设计考虑了不同安装倾角下的机油集滤器吸油可靠性,避免大角度倾斜时机油泵吸入空气导致润滑失效。

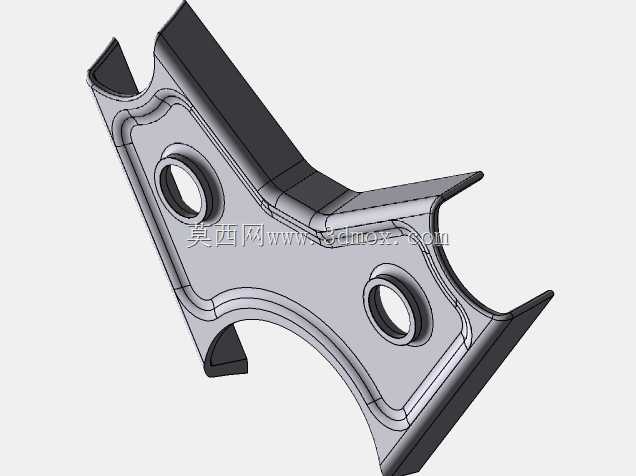

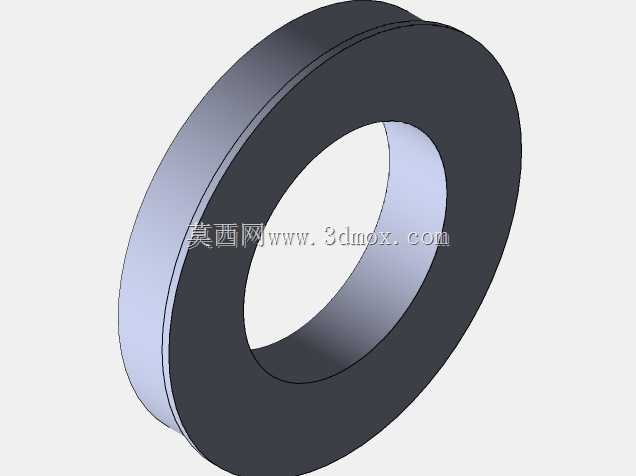

  从安装边界来看,该动力单元的输出端采用标准化的法兰接口,可匹配不同规格的手动、自动变速器,也可通过联轴器连接液压泵、发电机等固定作业负载,安装支脚的位置设置在缸体两侧的加强筋位置,可将动力运行过程中的载荷直接传递到机架,避免支脚位置出现应力集中。整体结构的细节设计上,所有密封面都预留了密封胶圈或者密封垫的安装槽,螺栓连接的位置都设置了足够的扳手空间,方便后期装配与维护作业,比如火花塞的安装位置预留了足够的套筒操作空间,机油滤清器、燃油滤清器等易损件的位置都布置在易接近的区域,减少日常保养的拆卸工作量。
