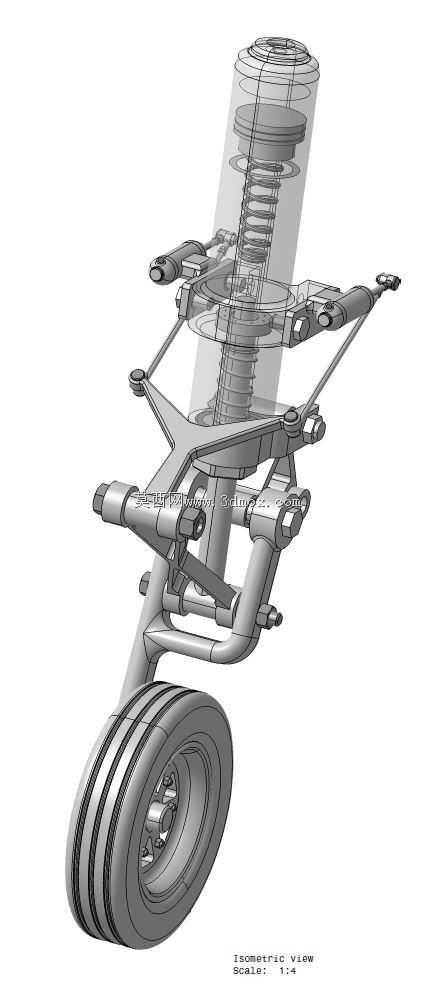

波音747-8前起落架逆向工程结构设计

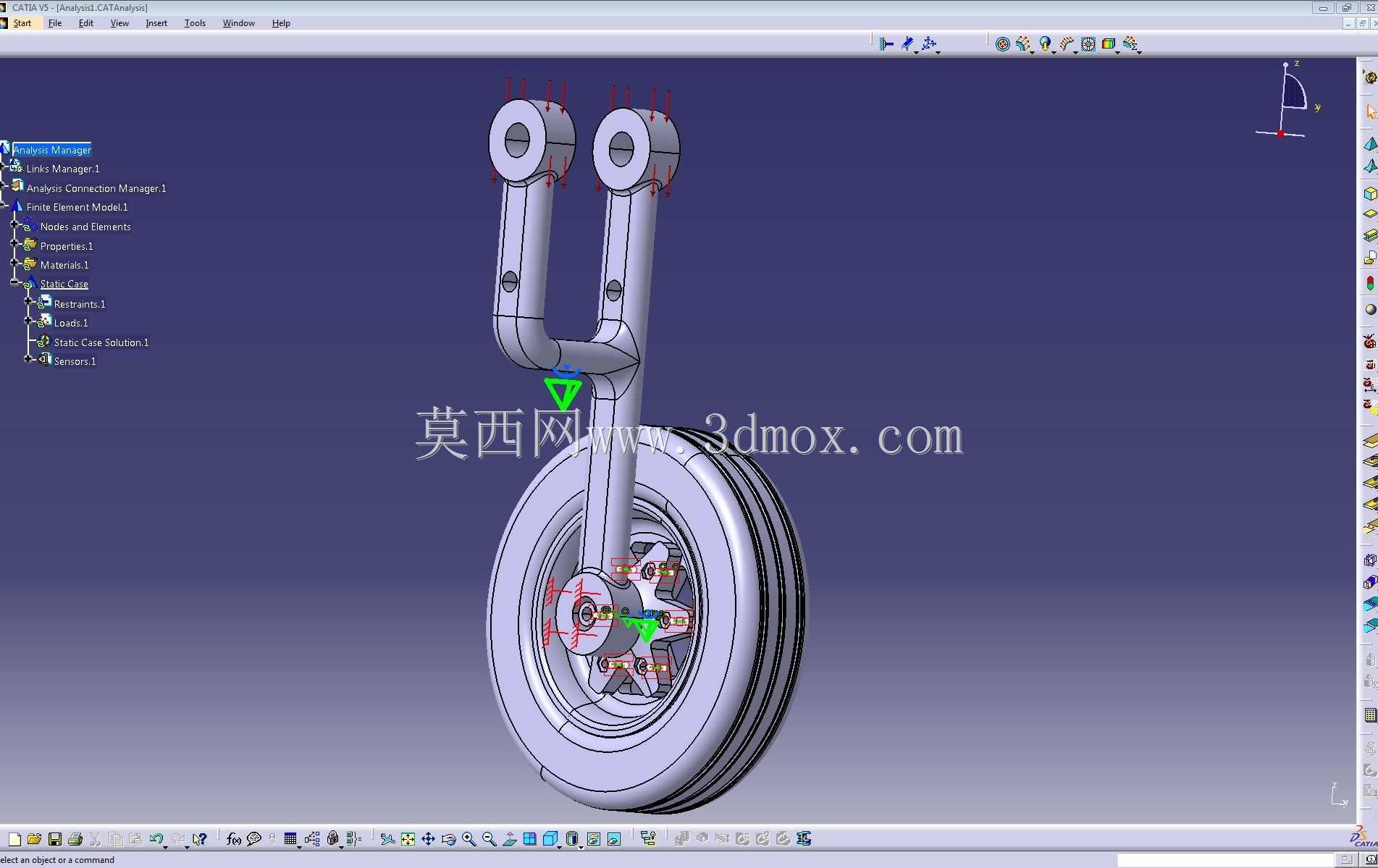

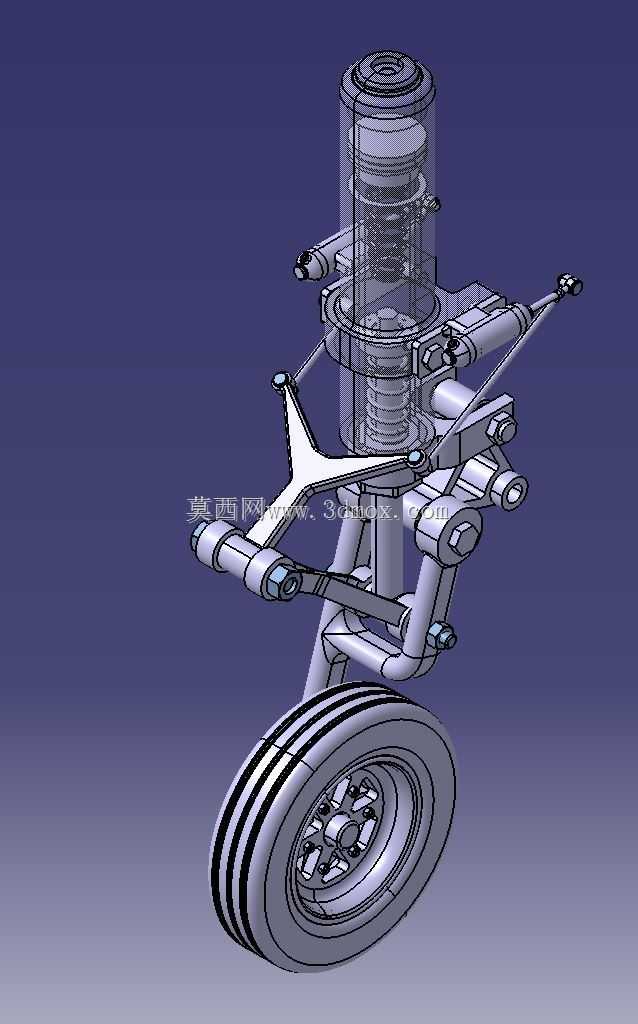

　　民航宽体机的前起落架作为地面滑跑阶段的核心承载部件，承担着机身前部载荷传递、地面转向操纵、滑跑冲击缓冲的核心功能，在起降、滑行、地面牵引全流程中都要承受复杂交变载荷，其结构可靠性直接决定整机地面运行安全。这款针对波音747-8机型开展逆向建模的前起落架结构，完全参照实机部件的尺寸边界开展重构，建模过程中优先还原了双轮叉臂式的核心承力布局，整体采用上窄下宽的Y型承力框架，上部两个同轴铰接端用于连接机身起落架舱的收放作动筒与承力枢轴，下部单轴端用于连接轮轴组件与缓冲支柱外筒，整体结构的力传递路径完全贴合实机的载荷分配逻辑。从实际应用场景来看，宽体机前起落架的设计需要同时兼顾地面滑跑时的垂向冲击缓冲、低速滑行阶段的转向灵活性、

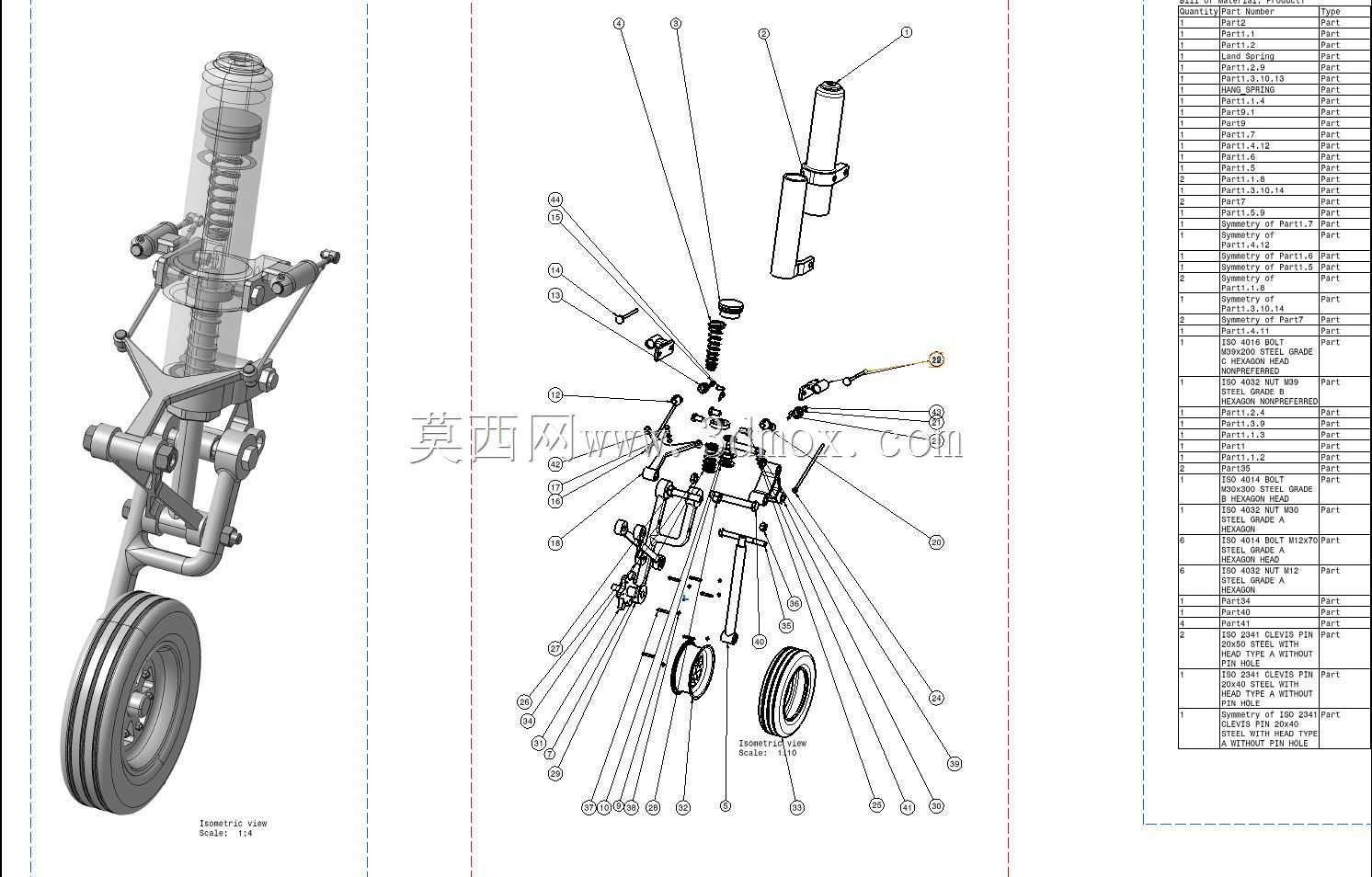

　　高速滑跑阶段的方向稳定性，以及收放过程中与起落架舱的空间干涉规避，逆向建模过程中首先通过点云数据拟合确定了各铰接点的相对位置关系，确保收放过程中整个结构的转动轨迹与实机完全一致，不会出现与舱门、机身框梁、液压管路的空间干涉。结构设计上，叉臂主体采用变截面箱型承力结构，在铰接点、载荷集中区域做了局部加厚处理，非承力区域通过结构优化减少冗余重量，平衡结构强度与整机减重需求；缓冲支柱集成在下部承力端内部，可在着陆冲击时通过油液阻尼消耗冲击能量，避免硬着陆冲击直接传递到机身结构。安装边界方面，上部两个铰接点的同轴度公差控制在航空部件标准范围内，与机身承力框的安装接口尺寸完全匹配实机参数，下部轮轴安装位的端面尺寸、

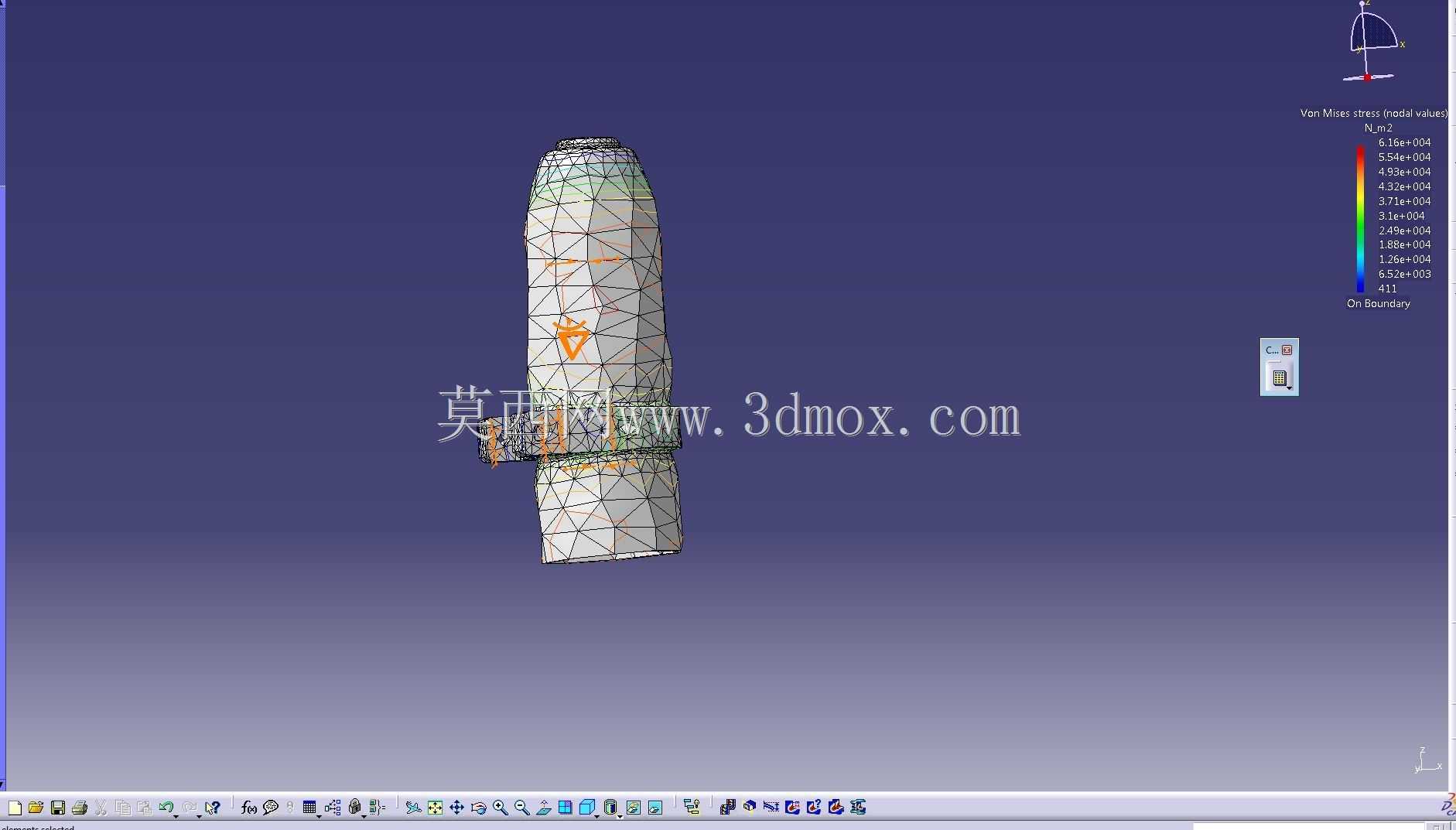

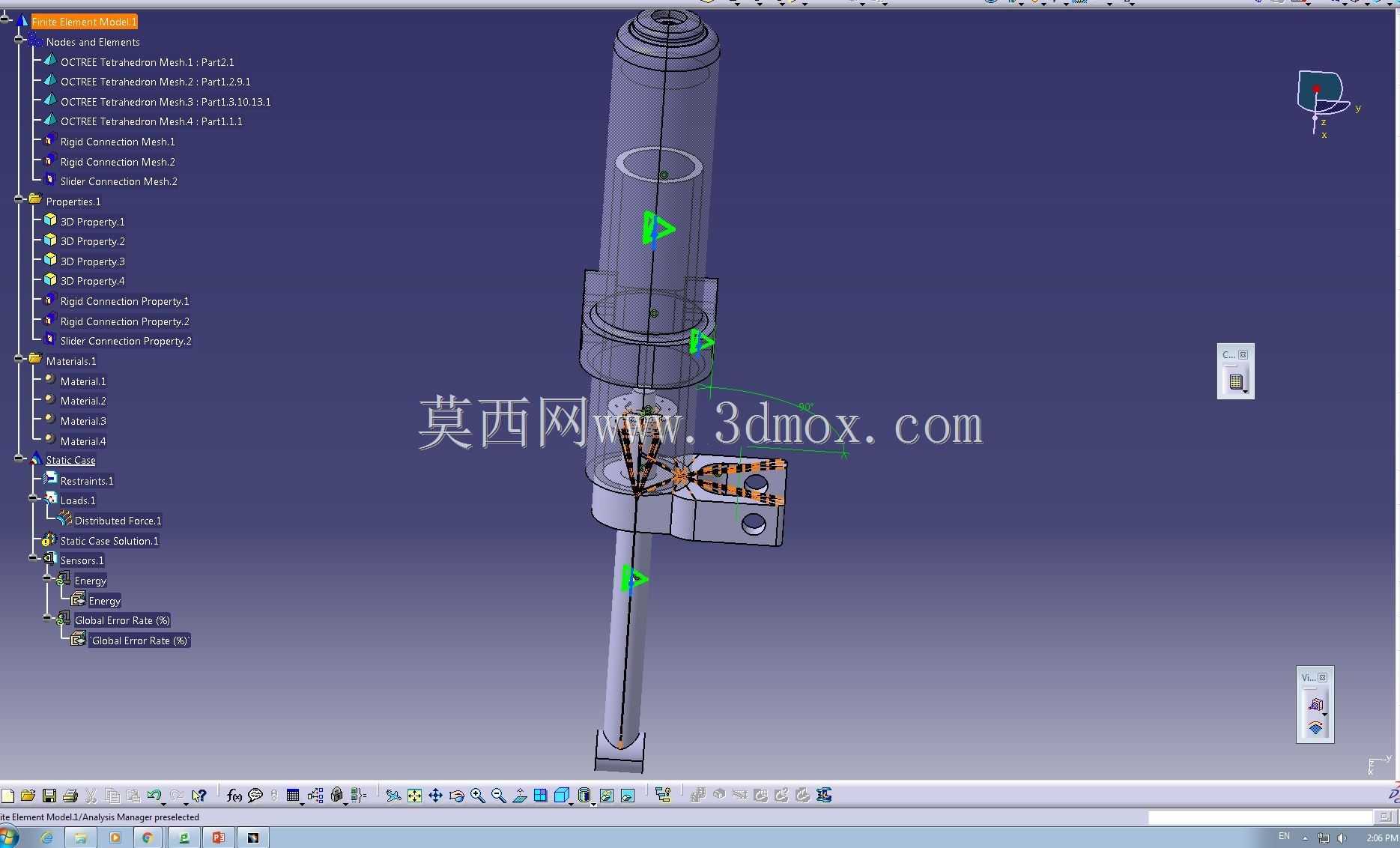

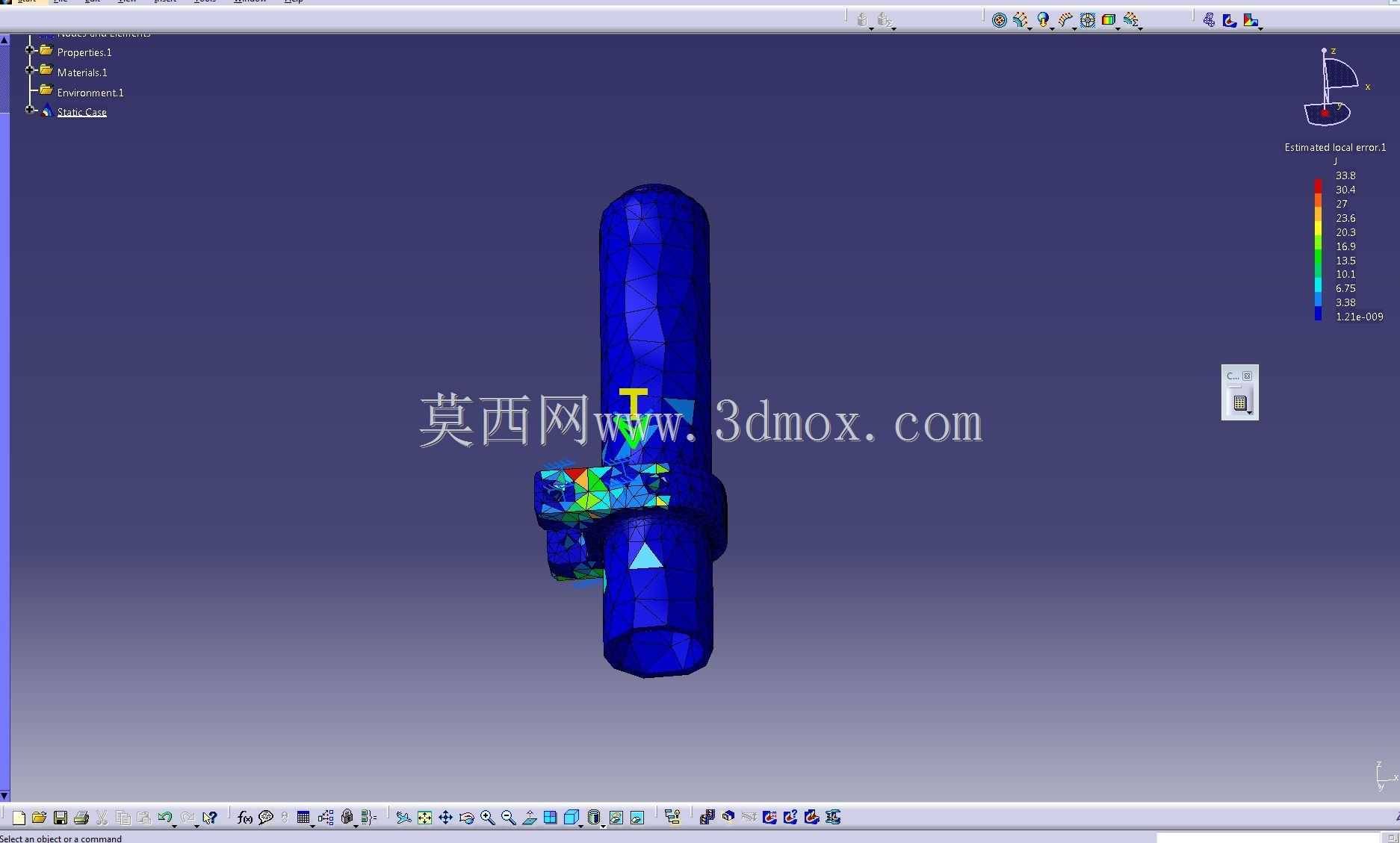

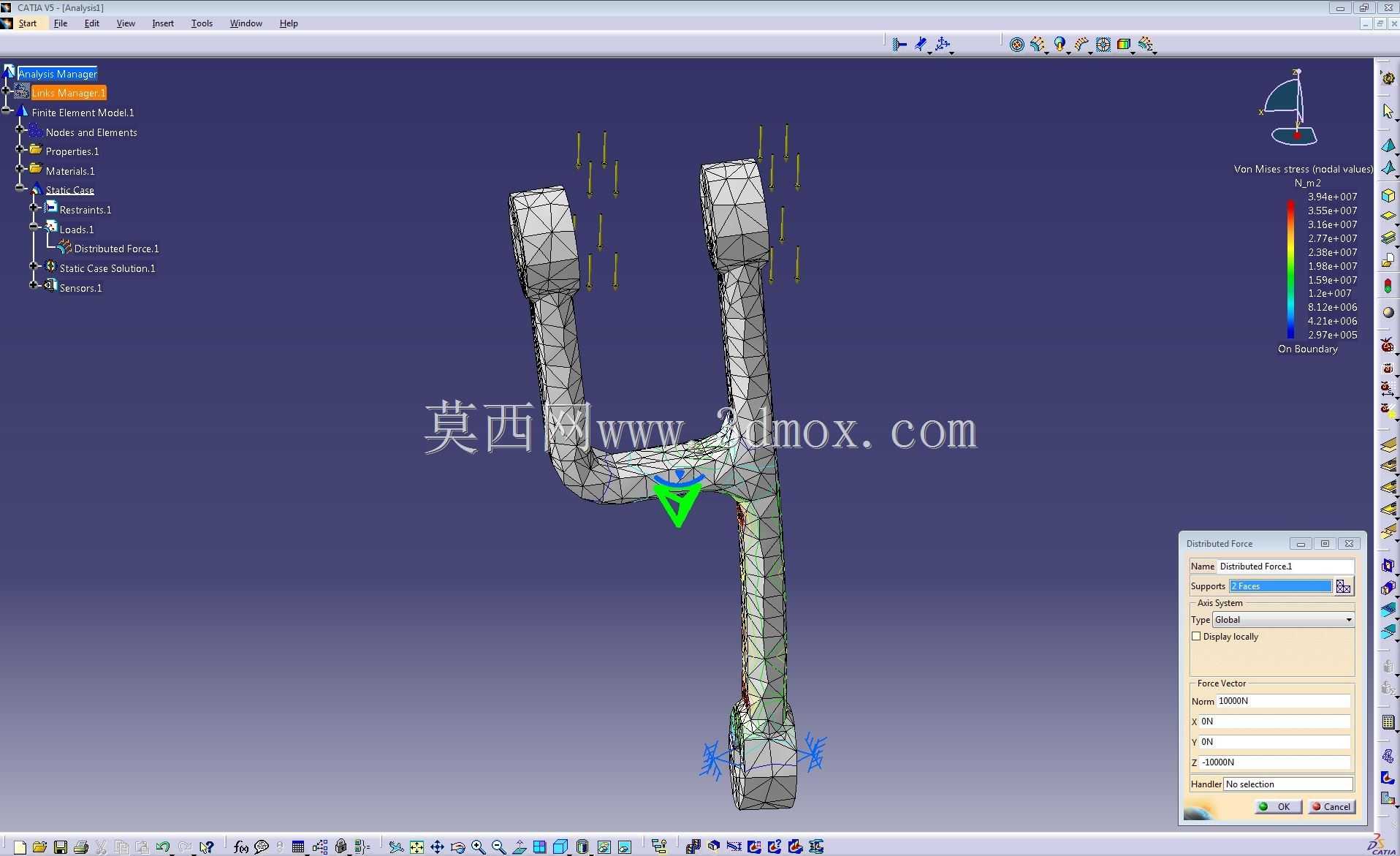

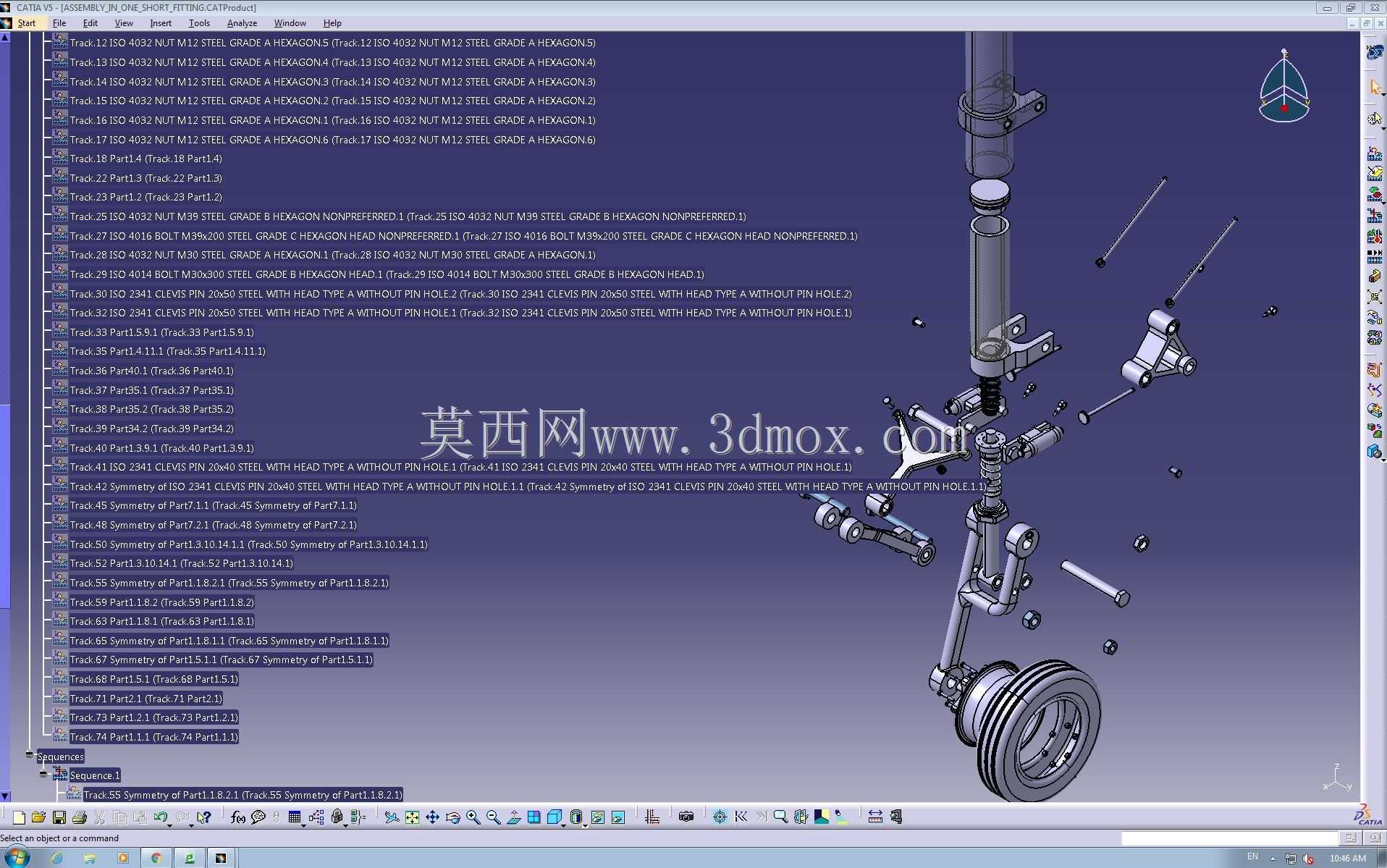

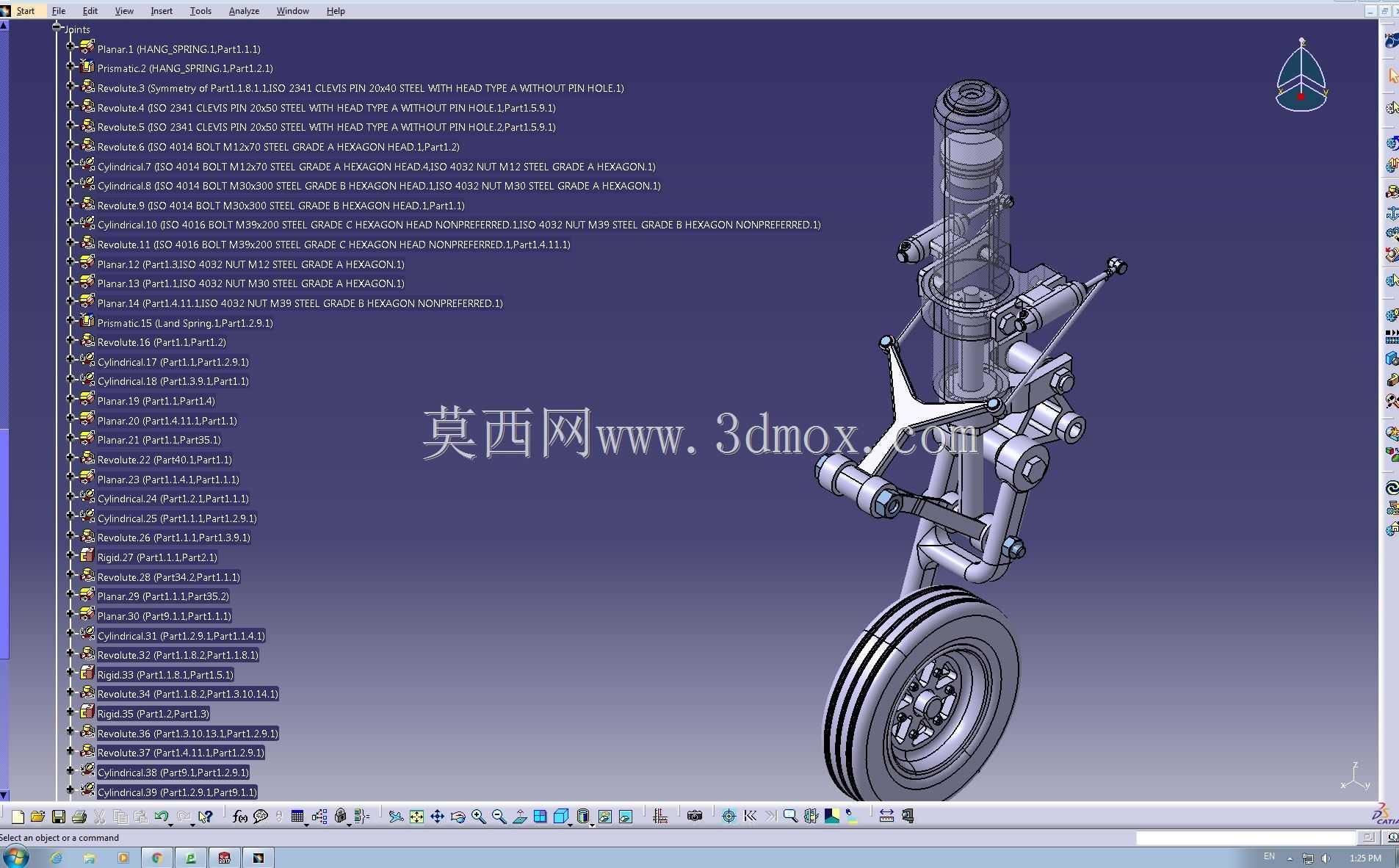

　　螺栓孔位分布完全参照实机维修手册的尺寸参数还原，可直接用于起落架收放机构运动仿真、地面载荷模拟计算、维护培训场景的演示模型使用。建模过程中针对网格划分的需求做了结构面的连续化处理，所有曲面过渡区域都做了曲率连续优化，避免有限元分析时出现应力集中的网格畸变问题，转向机构的连接点位、作动筒安装耳片的位置都做了精准还原，可直接用于开展转向力矩计算、收放作动行程校核等工程仿真工作。不同于全新设计的起落架结构，逆向建模的核心是还原实机的结构逻辑，建模过程中没有随意改动原结构的力传递路径，所有加强筋的布置位置、截面尺寸变化都参照点云数据拟合还原，确保结构的应力分布特性与实机保持一致，可用于航空机械专业的教学演示、起落架结构原理讲解、维修操作流程模拟等场景，也可作为宽体机起落架改型设计的参考基础模型，帮助设计人员快速理解大型民机前起落架的结构布局思路。
