自行车踏板注塑成型模具结构设计

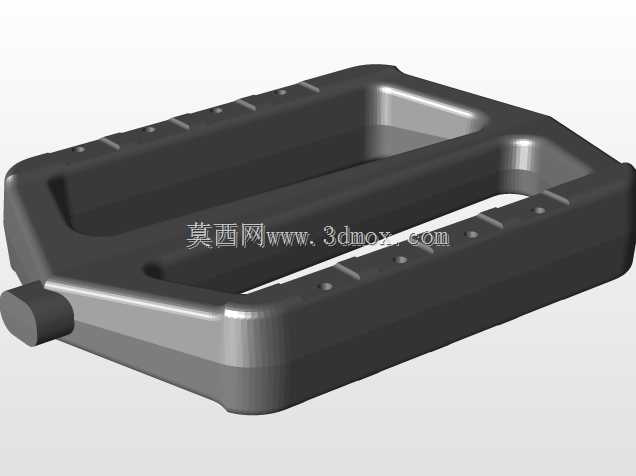

　　这套模具针对自行车踏板的批量注塑生产开发，踏板作为自行车骑行系统中直接与足部接触的受力部件，日常使用中需要持续承受踩踏冲击力、侧向剪切力与长期往复摩擦，同时还要兼顾防滑抓附、轻量化与户外耐候性能，因此模具设计的核心目标是保证成型件的结构强度、尺寸精度与外观一致性，适配玻纤增强尼龙这类常用踏板工程塑料的成型特性。

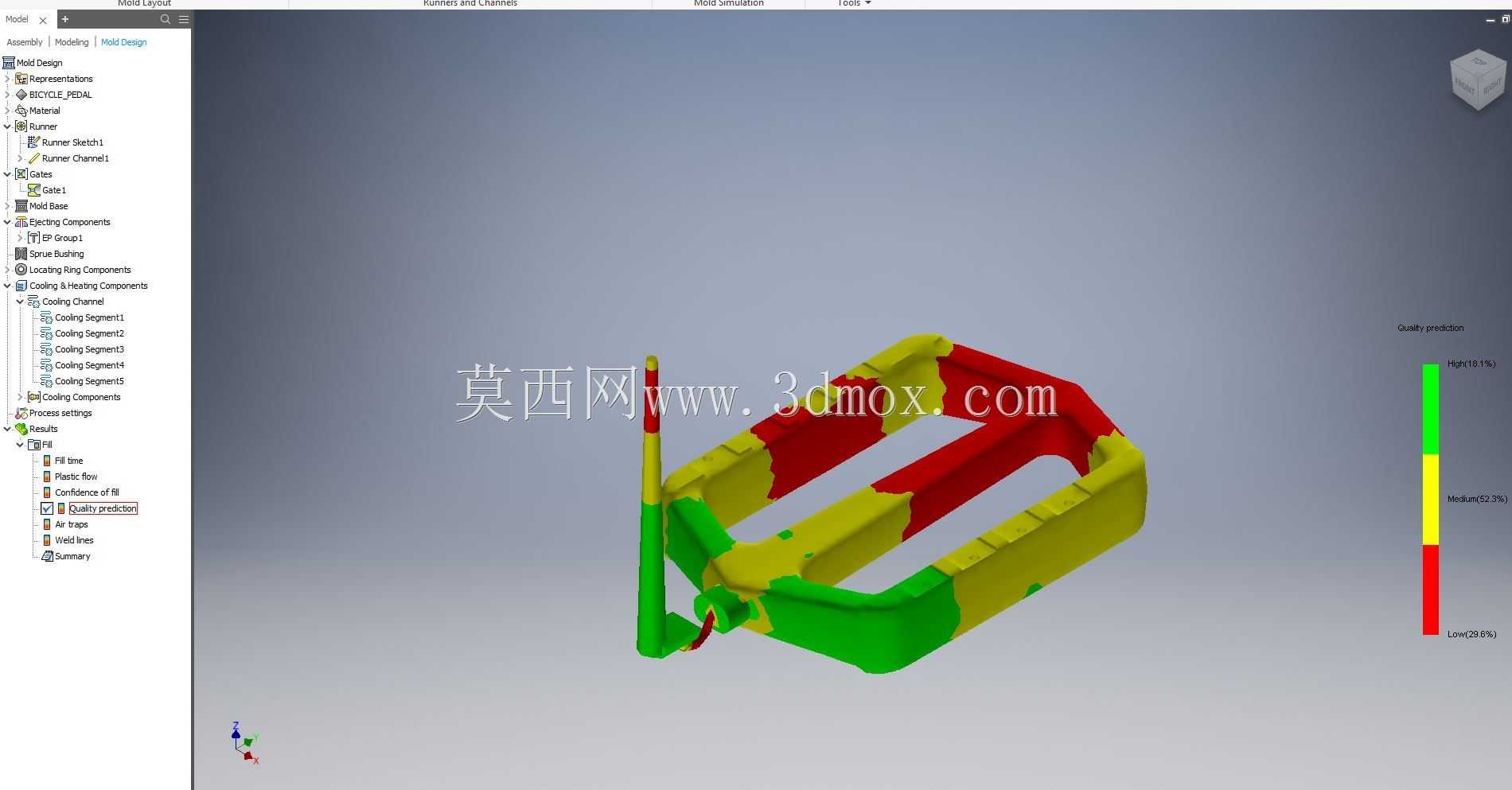

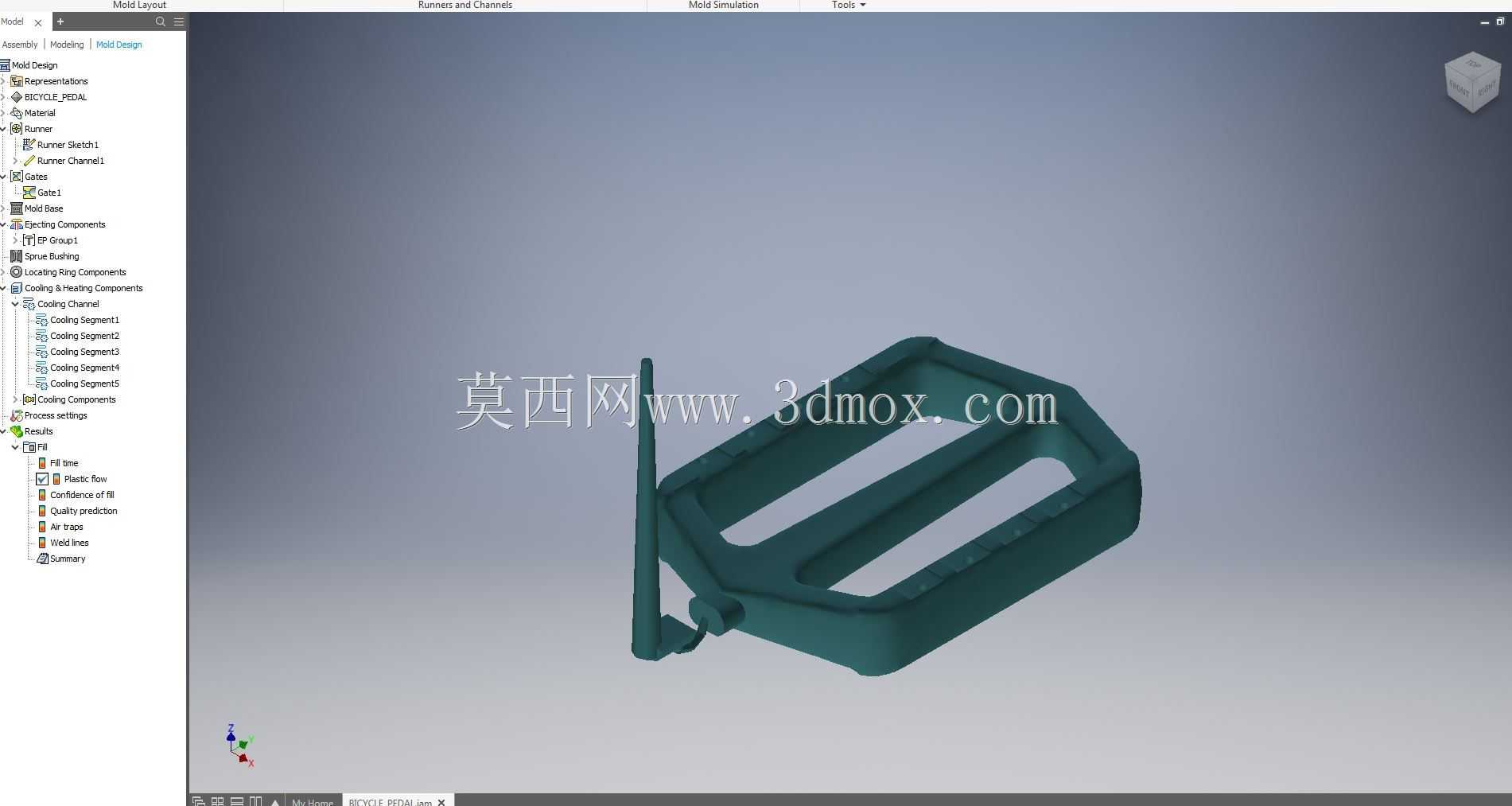

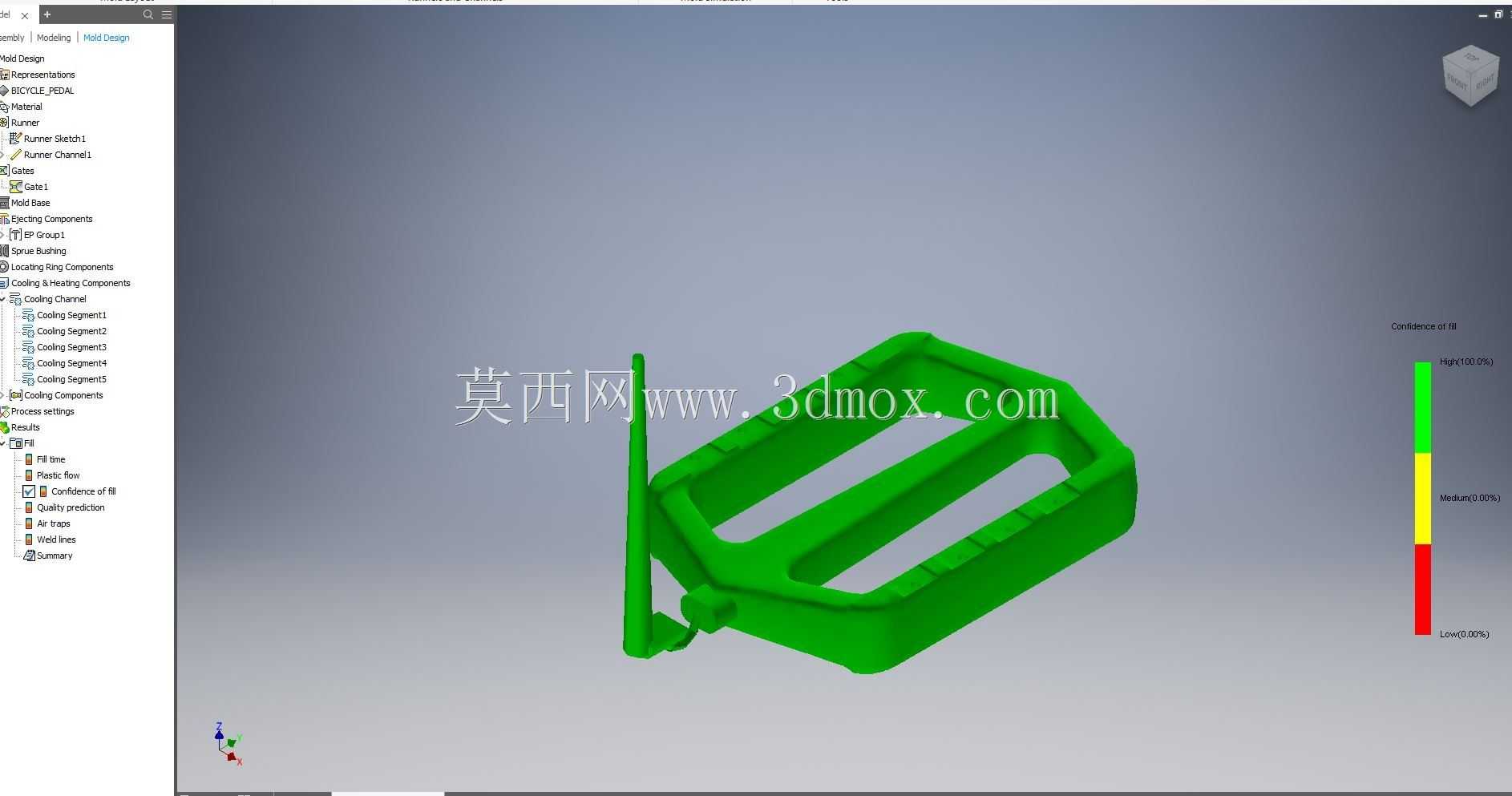

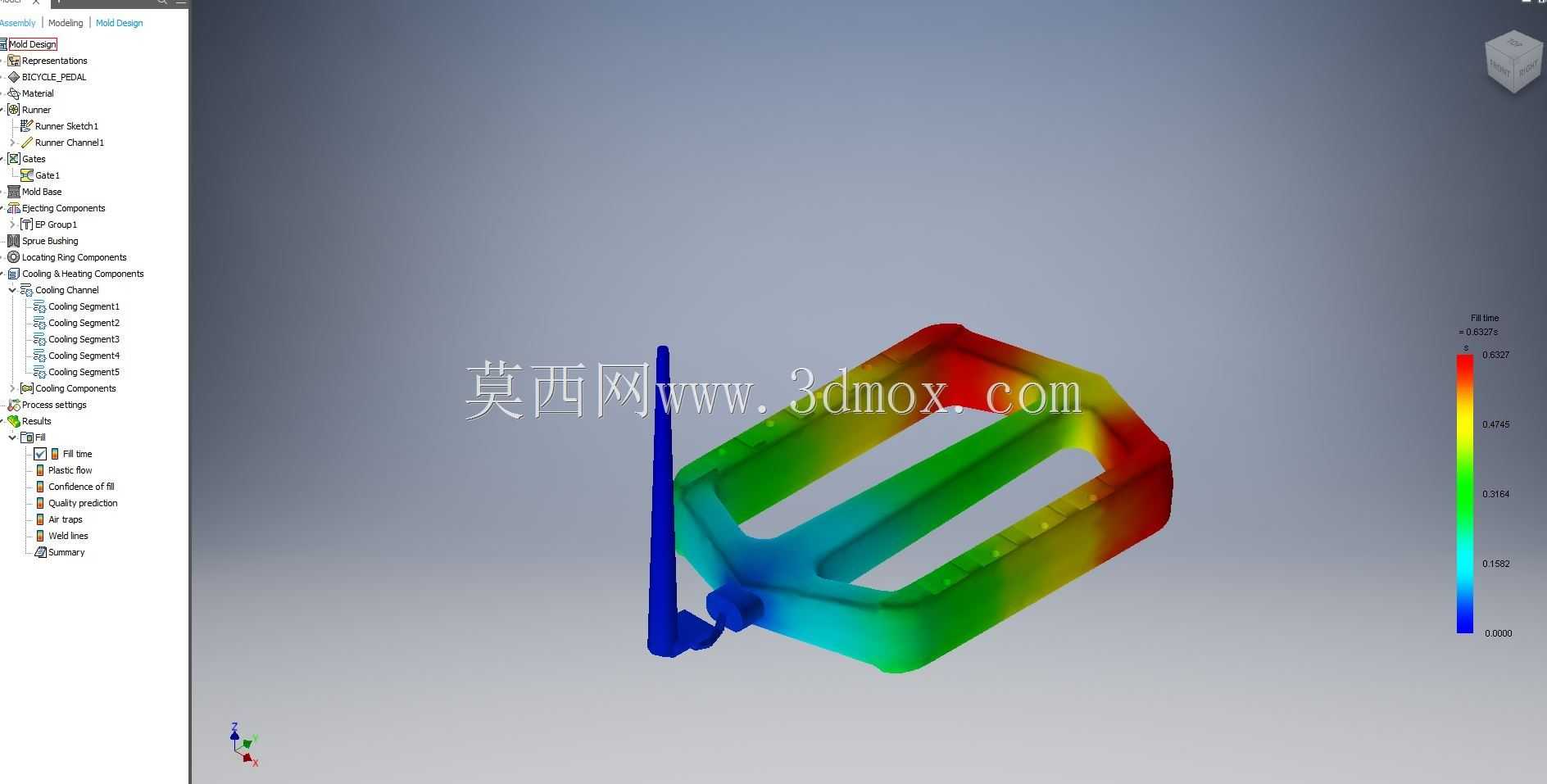

　　从模流分析结果可以看到，填充阶段的熔体流动前沿温度分布均匀，没有出现明显的局部过热或冷料滞留区域，这是因为浇注系统采用了偏心侧浇口的布局方案，浇口位置选在踏板侧边非外观面的加强筋交汇位置，既可以避免浇口痕迹残留在踏板踩踏接触面上影响外观与触感，又能让熔体从踏板的骨架结构位置向四周防滑筋条区域均衡填充，减少填充过程中的流动阻力差，避免短射、困气等成型缺陷。针对踏板中间的镂空减重结构，模具在对应位置设置了精准的碰穿面，碰穿区域的配合公差控制在0.02mm以内，既可以防止成型过程中飞边产生，又能保证镂空区域的边缘轮廓清晰，不会出现毛边残留增加后续去毛刺的工序成本。

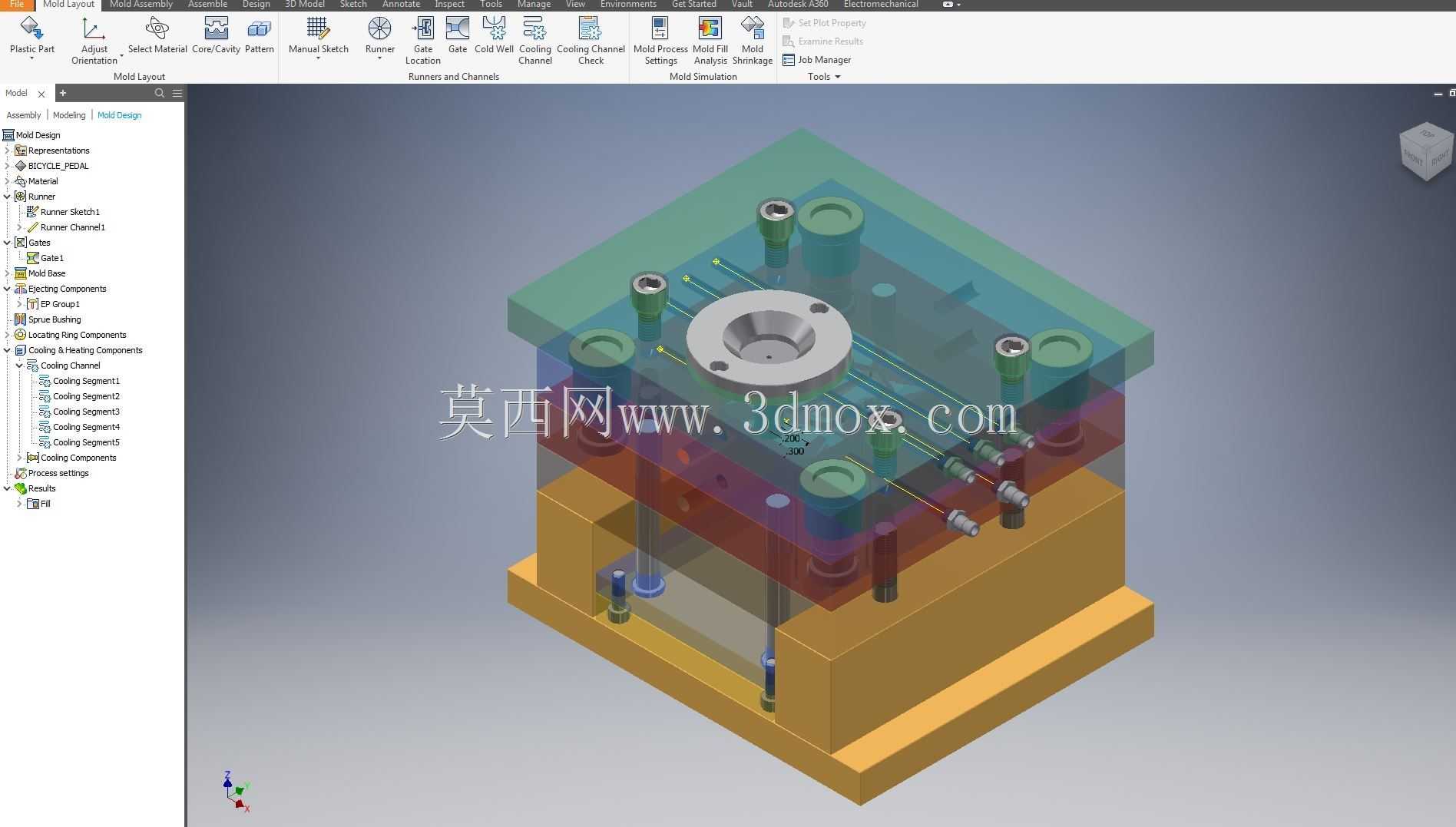

　　冷却系统的排布完全贴合踏板的异形轮廓，在踏板主体厚壁区域加密了冷却水道的排布，水道距离型腔壁的距离保持在1.5倍水道直径的均匀数值，避免出现冷却不均导致的件翘曲变形——毕竟踏板属于需要与曲柄轴精准配合的部件，安装孔位的同轴度、踏板主体的平面度如果超差，会直接导致骑行过程中出现踏板晃动、转动卡滞甚至脱落的安全隐患。顶出机构采用了顶杆与顶块组合的方式，在踏板的加强筋背面、安装柱周边这些刚性较好的位置布置顶出元件，避免顶出力直接作用在薄壁外观面上导致顶白、顶穿缺陷，同时顶杆的排布位置避开了后续需要装配轴承、防滑钉的孔位，防止顶杆痕迹影响后续装配精度。

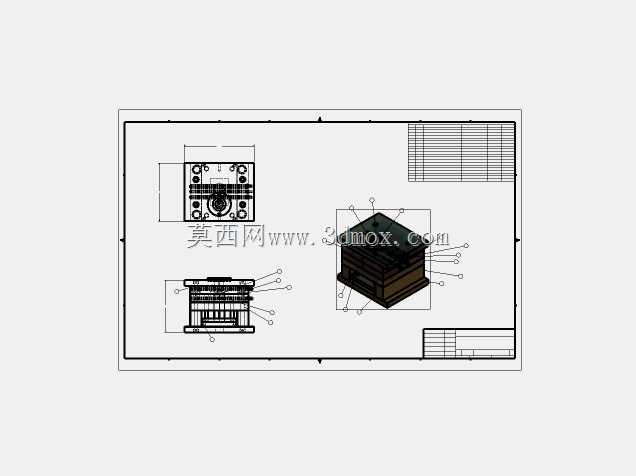

　　模具的安装边界完全适配常规160吨规格卧式注塑机的拉杆间距、定位圈尺寸与顶出行程参数，模架采用标准龙记模架改制，导柱导套配合间隙控制在0.01mm以内，保证开模合模过程中的运动同轴度，避免长期生产过程中出现型腔错位导致的件尺寸超差。排气槽开设在熔体填充的末端位置，也就是踏板防滑筋条的末端边缘，排气槽深度控制在0.02mm，既可以顺畅排出型腔内的空气避免烧焦、缺胶，又不会让熔体渗入排气槽形成飞边。针对踏板上的安装轴孔，模具采用了独立的镶针结构，镶针选用SKD61材质并做氮化处理，提升表面硬度与耐磨性，长期生产过程中如果出现镶针磨损、拉伤，可以快速更换镶针而不需要报废整套型腔，大幅降低模具的维护成本与停机时间。

　　实际生产验证中，这套模具的成型周期可以控制在35秒以内，成型后的踏板件尺寸公差稳定在GB/T 14486注塑件公差MT5级精度以内，踩踏面的表面粗糙度可以达到Ra0.8，不需要额外的抛光处理就可以满足外观要求，成型件的玻纤分布均匀，受力测试中可以承受1500N的垂直踩踏力不出现开裂、变形，完全满足民用通勤自行车、入门运动自行车的踏板使用要求。模具的分型面选在踏板的最大轮廓线位置，分型面贴合紧密，生产过程中不会出现溢料飞边，后续的量产过程中只需要定期清理分型面、检查冷却水道的水垢情况，就可以保证长期稳定生产。
