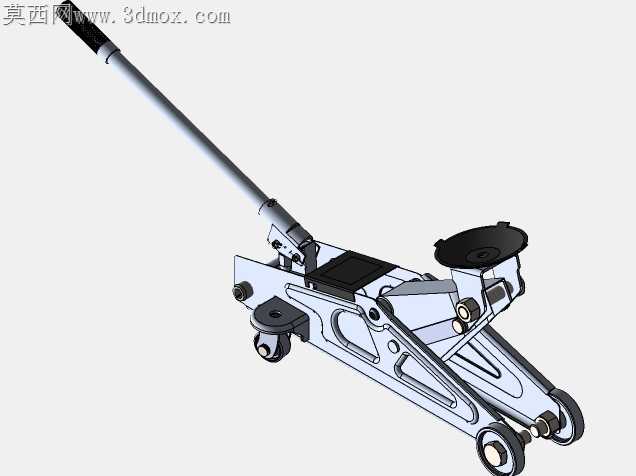

卧式汽车液压千斤顶三维结构设计

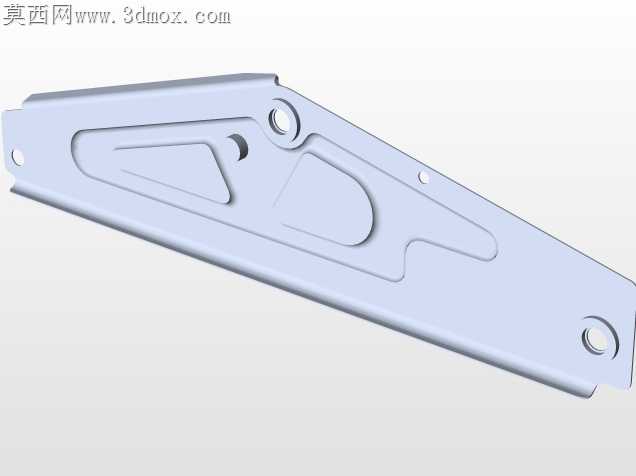

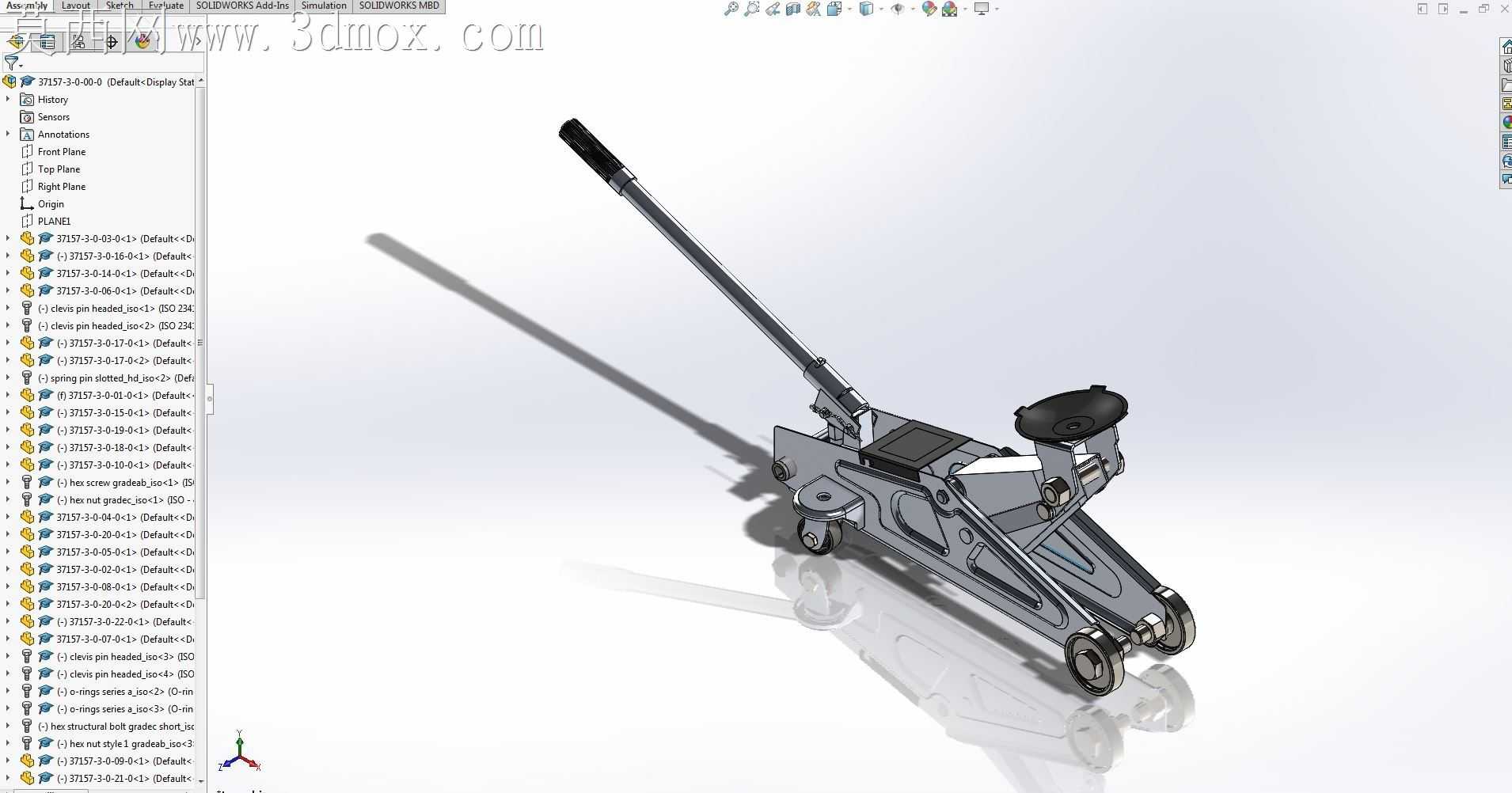

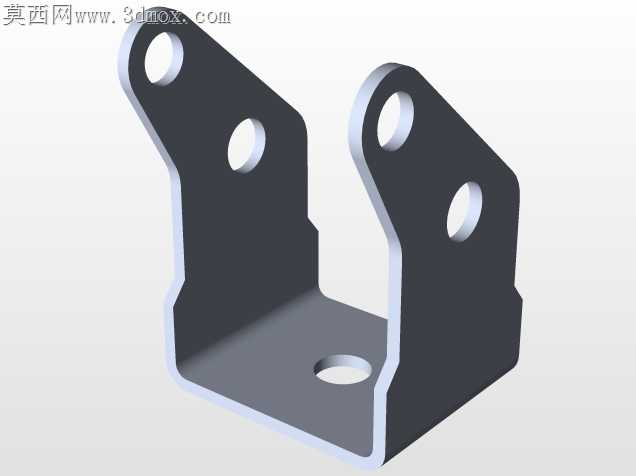

做这个卧式液压千斤顶模型的时候，最先考虑的是实际使用场景里的受力逻辑，毕竟这东西是托举汽车的，结构上不能有半点虚的。一开始画底座的时候，没直接用整块板材拉伸，而是特意给承力臂的铰接位置做了加厚的凸台，毕竟举升的时候所有载荷都会集中在那几个铰接点上，要是直接用等厚的钢板，仿真的时候应力集中直接就红了，后期改起来反而麻烦。摇臂的长度也调了好几次，太长的话收纳的时候占地方，太短的话按压行程不够，举升效率上不去，最后定的长度刚好能让单次按压的柱塞行程匹配举升臂的抬升幅度，不会出现按好多下才抬一点的尴尬情况。

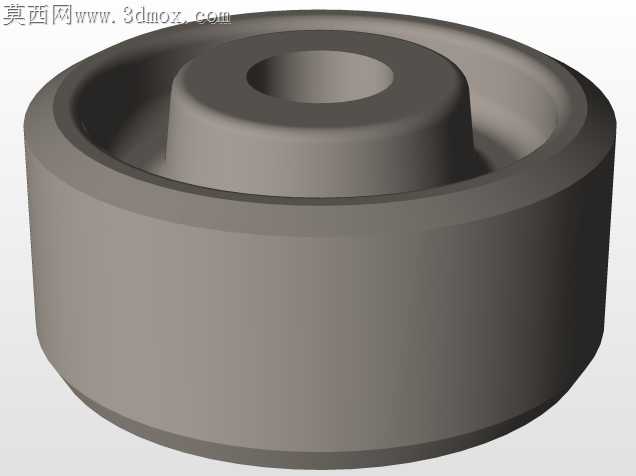

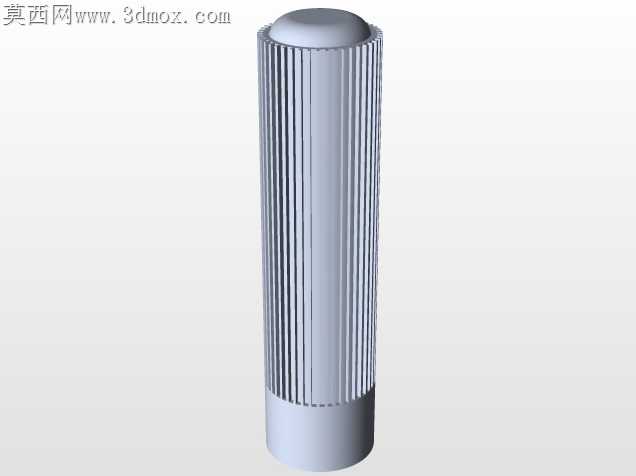

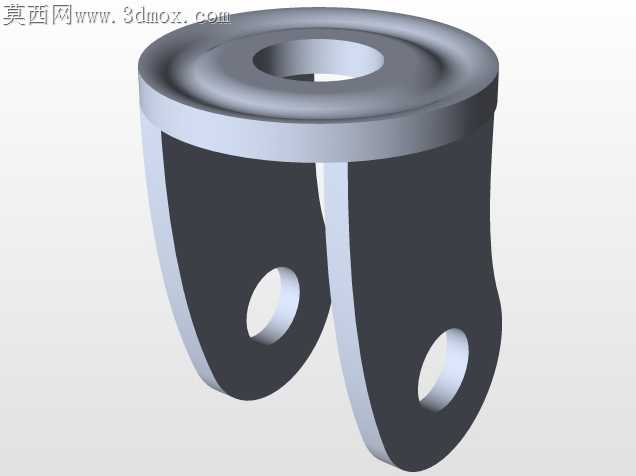

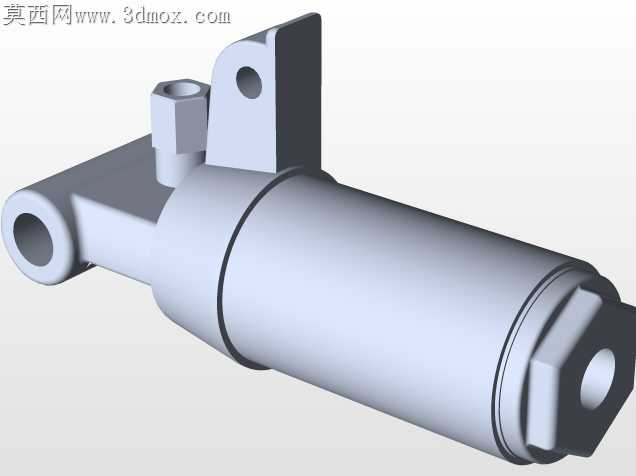

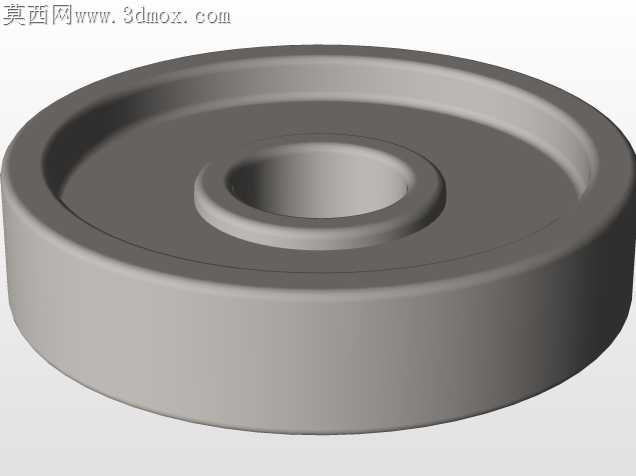

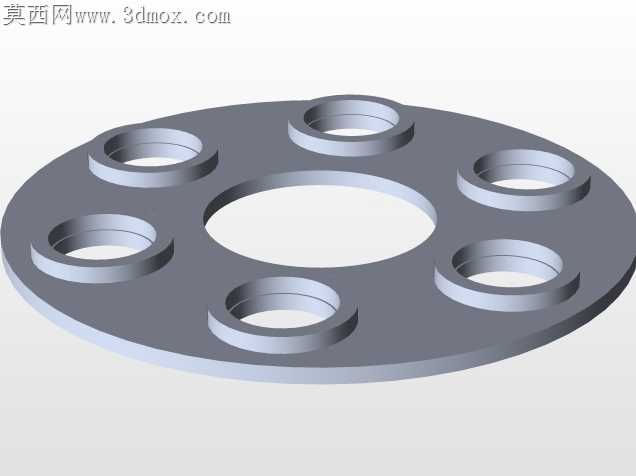

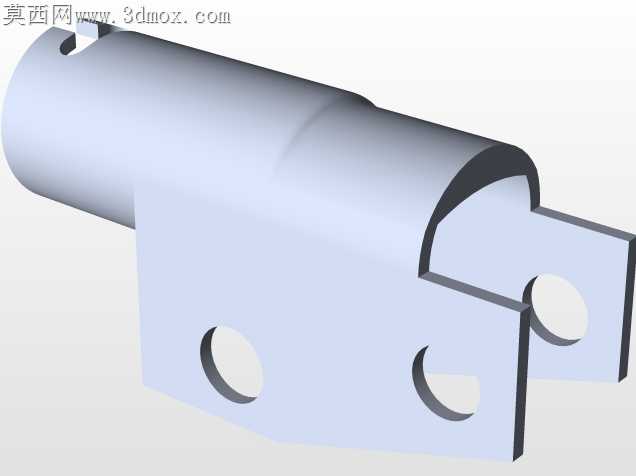

处理滚轮部分的时候，一开始想直接用现成的脚轮模型拼上去，后来发现不对，前轮是要跟着举升臂摆动的，转向结构得和底座的前端支架做同轴配合，后轮是固定在底座尾部的，两个轮的安装轴高度差算错了的话，拖行的时候整个千斤顶会歪。液压油缸的部分没做过度简化，缸筒内壁和柱塞的配合特意留了滑动配合的间隙，还把油缸外壁的加强筋做了出来，毕竟实际生产里缸筒受内压的时候，加强筋能减少缸体变形。顶部的承托盘特意做了带防滑齿的橡胶垫结构，托汽车底盘的时候不会打滑，承托盘和举升臂的连接用了球铰配合，这样哪怕地面有点不平整，承托盘也能贴合底盘的接触位置，不会出现硬接触硌坏底盘的情况。

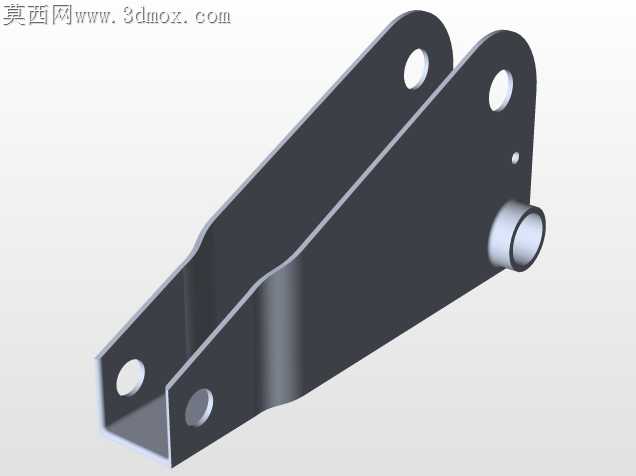

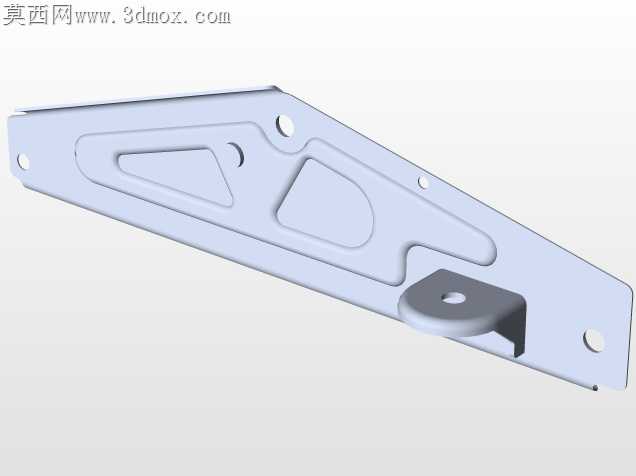

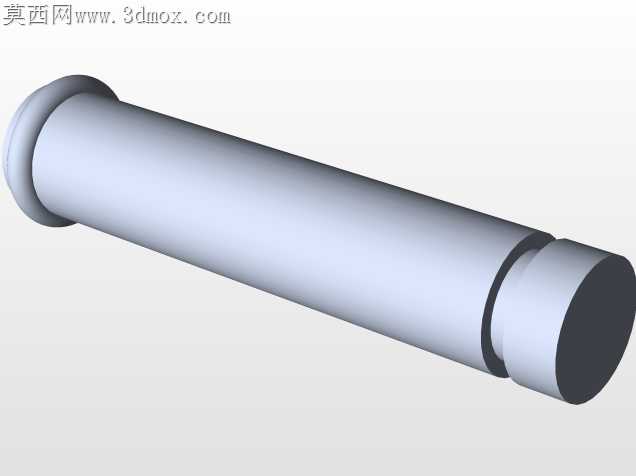

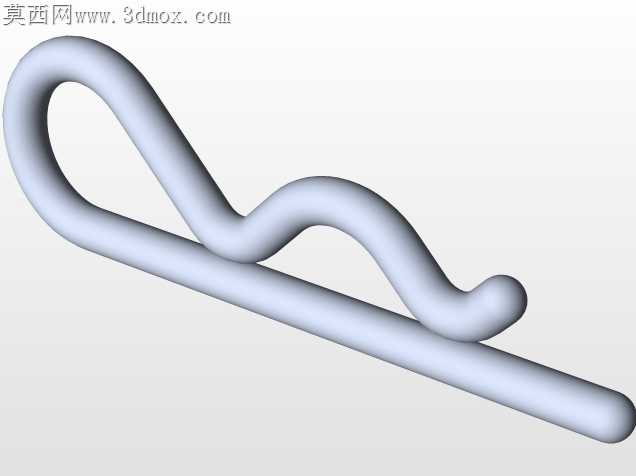

曲面部分其实没做太多花哨的造型，毕竟是工业工具，所有的圆弧过渡都是为了减少应力集中，比如举升臂和油缸连接的位置，原来的直角过渡改成了大圆角，折弯处的R角也按实际钣金加工的参数来设，不会出现加工的时候折不动或者开裂的问题。装配的时候特意把所有铰接位置都设了同轴心配合加限位，摇臂的摆动角度卡到实际使用的最大行程，不会出现转穿模的情况，液压管路的走线也顺着底座的加强槽走，不会露在外面被压坏。材质调试的时候，主体金属部分用了磨砂的铸钢材质，没有做太亮的镜面，毕竟实际用的时候这东西都是蹭油污的，太亮反而不真实，橡胶垫和手柄的握把部分用了哑光的黑色橡胶材质，滚轮的橡胶轮面也调了点粗糙质感，打光的时候特意从侧上方打光，把结构的阴影投在底座上，能清楚看到各个部件的层次关系，不会糊成一团。整个模型做完之后，把各个活动部件都做了运动仿真，从最低位到最高位的举升过程全程没有干涉，拖行的时候滚轮转动也顺畅，完全能直接拿去做实训教学的演示模型，或者做维修工具的产品展示用。
