组合式工装夹具装配结构三维设计

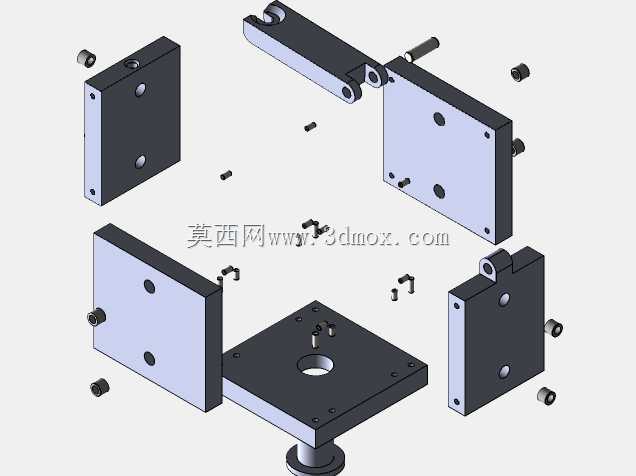

　　这套组合式装夹结构的设计，最初是针对小型精密零部件机加工与焊接工位的通用装夹需求做的方案，在小批量多品种的加工场景里，这类模块化夹具的适配性远高于定制化的专用夹具，不需要针对每一款工件单独制作夹具体，只需要调整各安装板的相对位置、更换定位销与压块规格，就能覆盖边长50mm到200mm区间内的方形、异形板类零件的装夹需求。从结构拆分来看，整套组件由五块独立的安装立板、一块带中心定位孔的方形底座、若干圆柱定位销、内六角紧固螺钉以及连接铰链件组成，底座中心的通孔是为了适配机床工作台的T型槽固定螺栓，或是焊接工位的转台定位轴，安装时可以直接将底座通过螺栓锁紧在工作台面，不需要额外做转接板，减少了装夹的累计误差。

　　五块立板的安装面都做了沉头孔与定位销孔的阵列设计，孔位间距严格按照整数倍的模组化尺寸排布，每块立板既可以通过侧边的铰链件实现角度翻转，适配带斜面的工件装夹，也可以直接通过螺钉锁紧在底座的对应螺纹孔上，作为垂直方向的定位基准面使用。在切削加工场景中，立板上的导向孔可以直接作为钻套的安装位，引导钻头、铰刀等切削刀具完成孔位加工，避免刀具进给时出现偏摆，保证孔位的位置度与垂直度公差；在焊接作业场景中，各立板可以作为工件的定位靠模，将待焊接的多个板件靠紧在立板定位面上后，通过快速夹钳或者压块锁紧，就能保证焊接拼接的角度与尺寸精度，减少焊接后的校形工作量。设计过程中特意将所有连接螺钉的规格做了统一，全部采用同一种规格的内六角圆柱头螺钉，

　　现场装配与调整时不需要频繁更换扳手工具，降低工位的工具管理成本；定位销则采用间隙配合的安装方式，磨损后可以直接快速更换，不需要对夹具体做二次修配。整套结构的安装边界控制在300mm见方的范围内，不会占用过多的工作台操作空间，立板的高度统一设置为120mm，既能够满足常规小型零件的装夹高度需求，也不会因为立板过高导致装夹时出现刚性不足的颤振问题。立板与底座的接触面都做了精磨处理，平面度公差控制在0.02mm以内，保证各定位面组装后的垂直度与平行度满足精密加工的装夹要求，铰链连接部位做了间隙补偿设计，翻转调整角度后锁紧不会出现窜动，角度定位精度可以控制在0.1度以内，满足常规焊接与轻度切削加工的精度要求。在实际产线应用中，

　　这类模块化夹具可以大幅缩短换型时间，传统专用夹具换型往往需要半小时以上的拆装调整时间，这套结构只需要松动对应立板的锁紧螺钉，调整到对应位置后重新锁紧，再更换适配的定位元件，十分钟内就能完成不同工件的装夹切换，尤其适合研发打样、小批量定制生产的加工场景，不需要投入大量成本制作多套专用夹具，也减少了夹具存放的场地占用。结构上没有采用复杂的气动、液压元件，全部依靠机械结构实现定位与锁紧，维护成本极低，没有易损的密封件、电气元件，车间日常使用只需要定期给铰链转动部位涂抹润滑脂，检查螺钉是否出现松动即可，长期使用的稳定性远高于带复杂驱动的夹具，在切削液飞溅、焊接烟尘的恶劣车间环境下也不会出现故障。
