精密燕尾导向滑块结构设计

　　在精密检测、光学调整、仪器仪表校准这类对位移精度要求极高的设备场景里，燕尾滑块是承担直线导向、承载负载、保证运动平顺性的核心基础零件，这类零件的设计精度直接决定了整套调整机构的重复定位精度与运动稳定性，很多实验室级别的微调滑台、工业检测设备的位移调节模块，都会采用燕尾结构作为导向核心，相比直线导轨的滚珠结构，燕尾滑块的接触面积更大，抗倾覆能力更强，在小行程、高负载、需要一定阻尼感的手动调节场景下，适配性远高于其他导向形式。

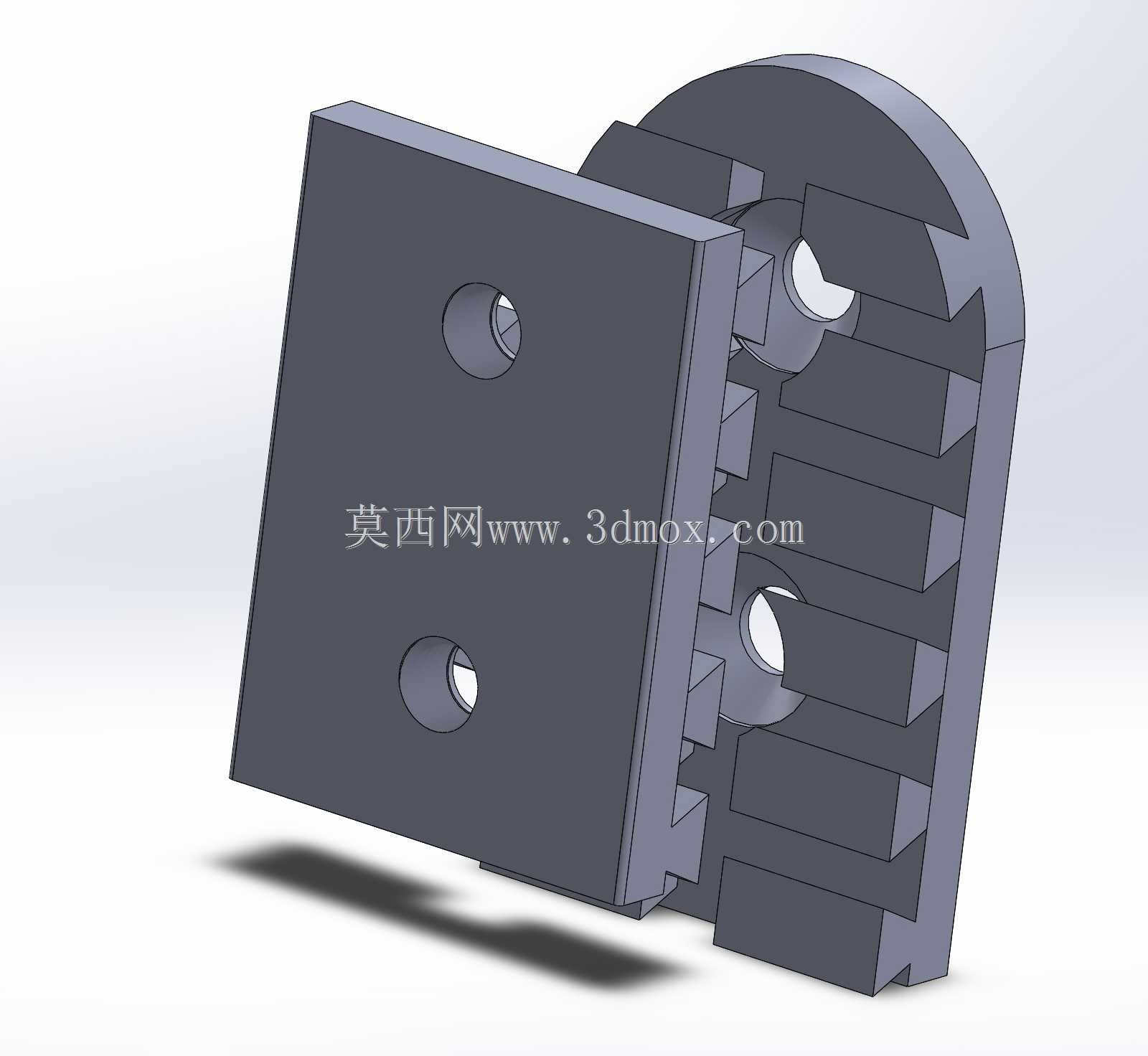

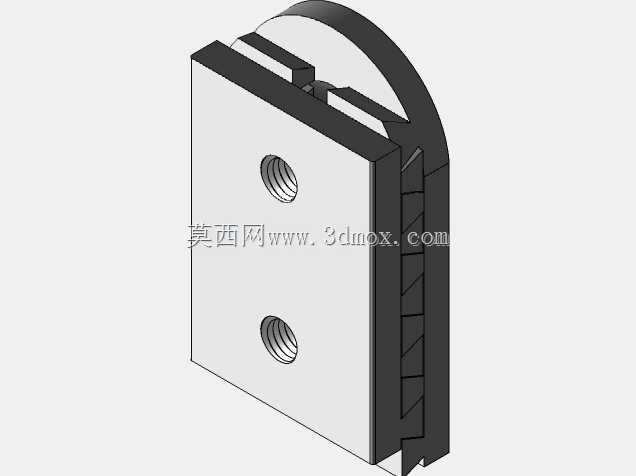

　　从结构设计逻辑来看，这款燕尾滑块采用分体式组合结构，一侧为带安装孔的方形安装基板，另一侧为与燕尾槽适配的多齿形导向嵌合部，安装基板上预留的两个同轴安装孔，用于将滑块与需要做直线位移的负载部件做刚性连接，孔位的位置度公差在设计时需要严格控制在0.02mm以内，避免安装后负载出现偏载，导致滑动过程中出现卡滞、磨损不均的问题。导向侧的燕尾齿采用等距分布的梯形齿结构，齿面的倾斜角度统一为55度，这个角度是行业内经过长期验证的通用角度，既能够保证导向过程中的自锁性，避免垂直安装场景下滑块出现自由滑移，又不会因为角度过小导致滑动阻力过大，调节手感生涩。

　　设计过程中需要重点考虑燕尾配合面的公差配合，通常齿面的配合间隙控制在0.01-0.03mm之间，间隙过大会导致导向精度下降，运动过程中出现窜动，间隙过小则会在温度变化、润滑不足的情况下出现咬合抱死的问题。齿面的粗糙度要求达到Ra1.6以下，装配时需要在配合面涂抹低温润滑脂，降低长期往复滑动带来的磨损，延长整套机构的使用寿命。滑块的整体安装边界需要适配对应规格的燕尾槽，通常这类小型燕尾滑块的基板边长在40-60mm区间，整体厚度不超过30mm，适配的燕尾槽行程多在20-100mm之间，多用于小行程的精密微调场景，比如光学镜头的焦距调整、传感器的检测距离微调、工装夹具的位置对位等场景。

　　在实际设备装配中，这类燕尾滑块不需要额外加装滚珠保持架、密封端盖等附属零件，整体结构紧凑，占用安装空间小，维护成本极低，只需要定期补充润滑脂即可长期稳定运行。相比交叉滚子导轨、直线滚珠导轨这类标准化导向部件，燕尾滑块的加工成本更低，抗冲击性能更好，在有轻微振动的工业现场环境下，不会出现滚珠脱落、导轨变形的问题，可靠性更强。设计时还需要在导向齿的端部做小尺寸的倒角处理，既方便装配时快速嵌入燕尾槽，也能避免零件边缘的锐边划伤操作人员、刮破润滑脂涂层。安装基板的平面度需要控制在0.01mm以内，保证与负载部件安装面的完全贴合，避免连接后出现应力变形，影响导向精度。滑块上的安装孔采用沉孔设计，装配时螺丝头部不会突出基板平面，不会与周边的其他零件产生运动干涉，沉孔的深度需要匹配对应规格的内六角螺丝，保证螺丝锁紧后完全沉入孔内。

　　从材料选择角度，这类燕尾滑块通常采用45号钢做调质处理，表面做发黑防锈处理，部分有轻量化需求的场景也会采用6061铝合金做硬质阳极氧化处理，在保证结构强度的同时降低整体重量，适合对运动惯量有要求的快速调节场景。如果是用于腐蚀环境下的设备，也可以选用304不锈钢材质加工，不过不锈钢的摩擦系数相对较高，需要配合表面涂覆特氟龙涂层来降低滑动阻力。在实际选型过程中，需要根据负载的重量、安装方向、调节频率来选择对应规格的燕尾滑块，垂直安装的场景需要适当增加配合面的阻尼，避免负载自重导致滑块下滑，水平安装的场景则可以适当放宽配合间隙，提升调节的顺滑度。
