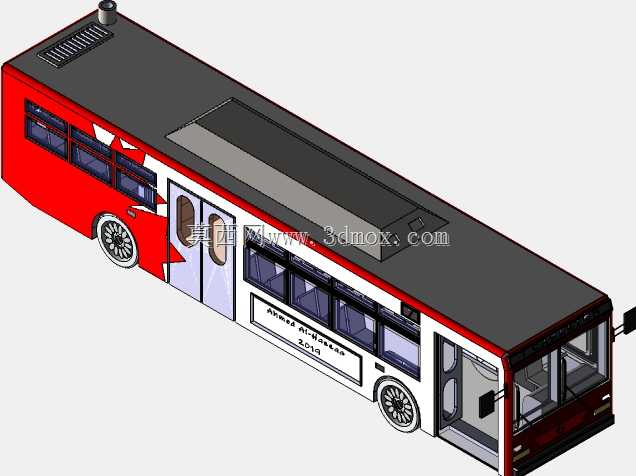

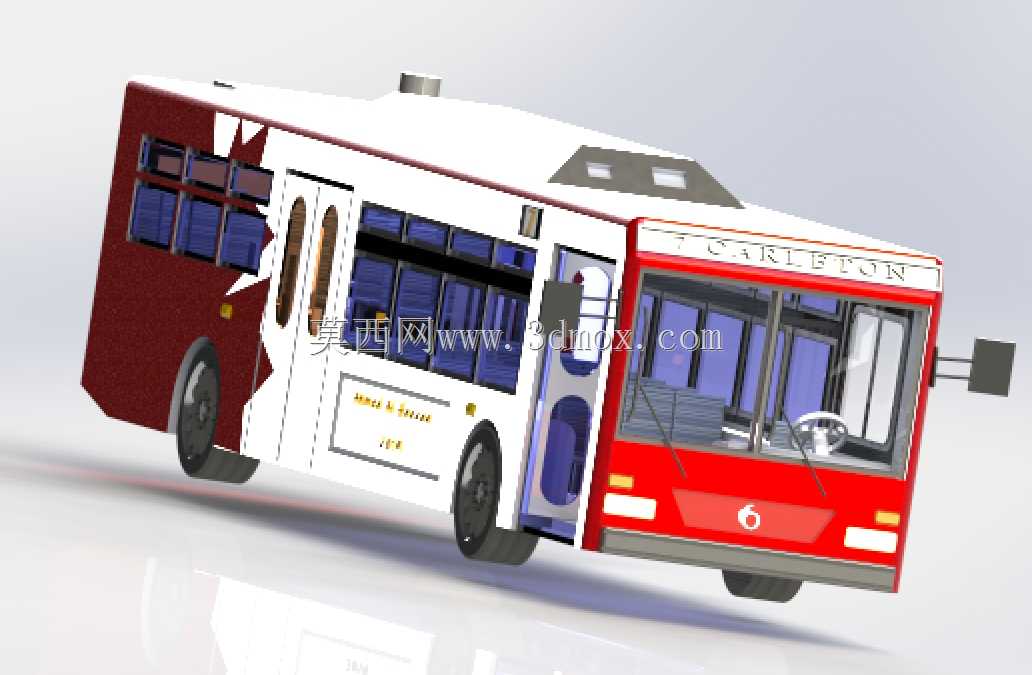

城市地面公共交通场景中,客运巴士承担着干线通勤、接驳转运的核心功能,是城市公共交通体系里承载量最大、线路覆盖最广的地面载具,本次设计的巴士模型完全围绕城市常规线路的运营需求展开结构搭建,从实际运营的边界条件倒推每一处结构的设计逻辑。首先从运营场景的适配性来看,城市道路的常规车道宽度为3.5米,常规公交站台的停靠区域长度普遍在12-15米区间,因此车体的外廓尺寸严格卡在12米级常规公交的边界内,车体宽度控制在2.5米,整车高度不含顶部通风结构为3.1米,既保证了车内站立空间的净高不低于2.2米,满足城市客运车辆的内部空间强制要求,也能顺利通过城市道路常见的3.5米限高杆、下穿隧道等通行节点,不会出现通行卡滞的问题。顶部结构的设计上,

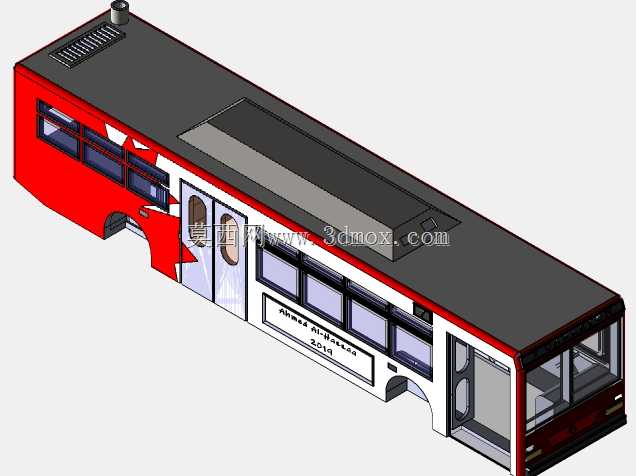

将空调机组、通风散热格栅集中布置在车顶后半段,避开前半段车顶的检修通道区域,日常运维人员可以从车顶前部的登车口进入后,沿着预留的0.6米宽检修通道直达后部的动力附属设备区域,不需要跨越突出的设备结构,降低高空作业的滑落风险;车顶的排气装置布置在车头方向的右前角,位置远离车顶空调的进风口,避免发动机排出的废气被空调系统吸入车内,影响客舱内的空气质量。车体侧面的结构设计充分考虑了乘客上下车的效率需求,前后双内摆门的布置完全匹配常规公交站台的车门对位要求,前车门对应上车刷卡区域,后车门对应下车通道,车门的开启净宽度达到1.2米,高峰时段可以满足两名乘客同时上下,减少站点停靠的等待时间;侧窗采用分段式密封玻璃结构,每块玻璃的尺寸控制在1.

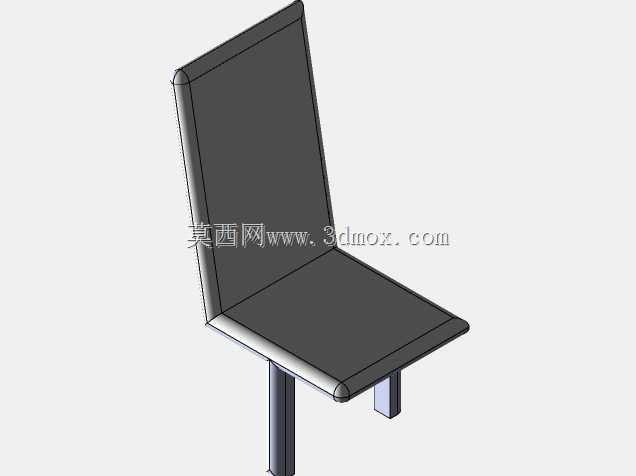

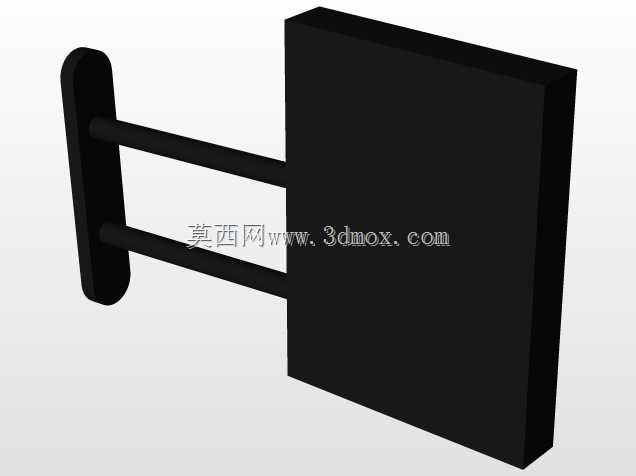

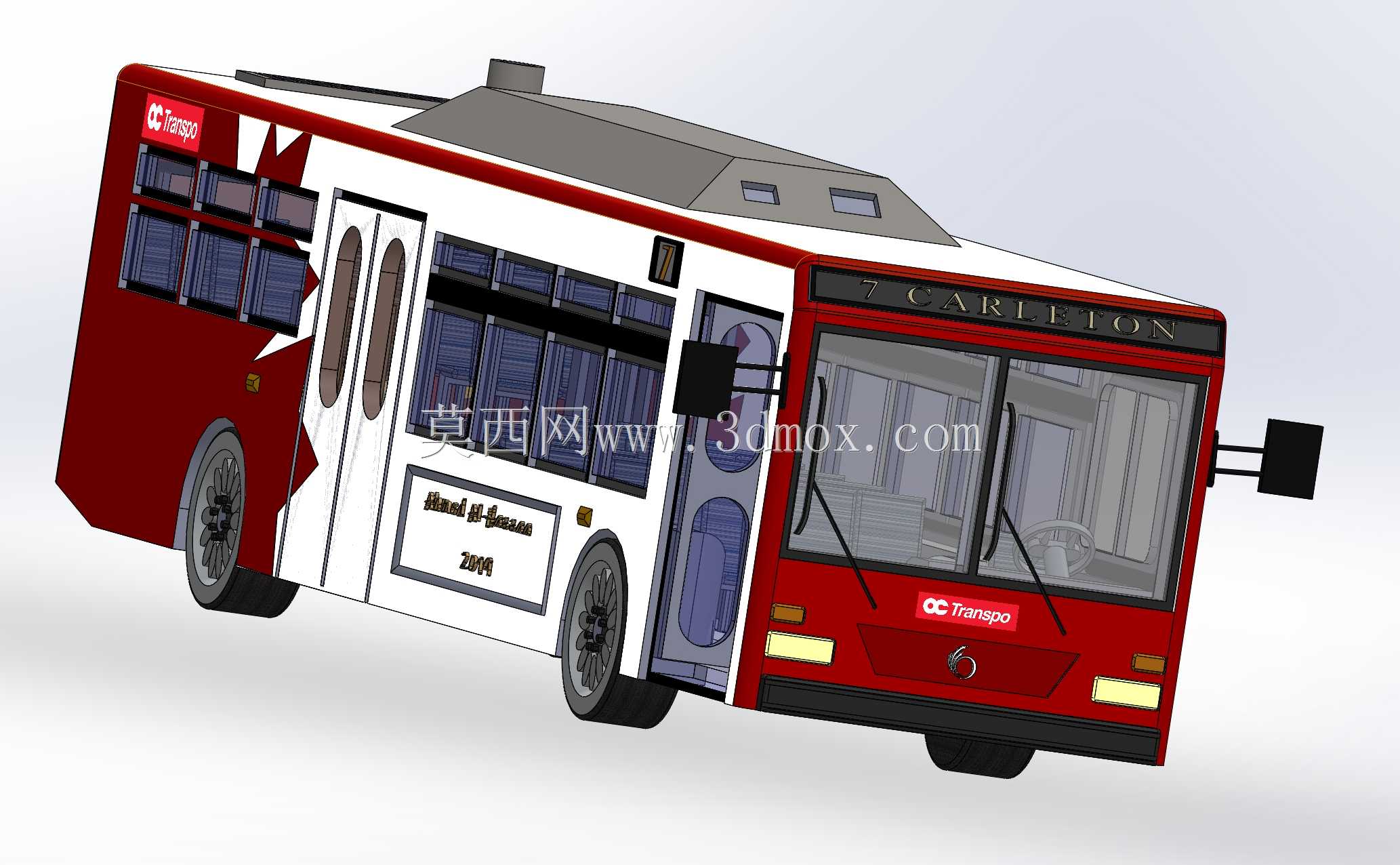

2米*0.8米,既保证了客舱内的采光面积,也降低了单块玻璃的更换成本,玻璃下方的车体蒙皮采用冲压成型的加强筋结构,蒙皮厚度1.5mm,内部的龙骨采用矩形钢管焊接布局,龙骨间距控制在0.4米,能够承受日常运营中常见的剐蹭、碎石冲击,不会出现大面积蒙皮凹陷变形的问题。客舱内部的结构布局上,驾驶区域采用半包围隔断设计,隔断高度1.6米,既避免乘客走动干扰驾驶员操作,也不会遮挡驾驶员观察右侧后视镜的视线;乘客区域的座椅采用横向加纵向混合布置,前轮拱上方的位置设置横向双人座椅,后轮拱之间的通道区域预留1.8米的站立宽度,保证高峰时段站立乘客的通行空间,车厢中部的爱心座椅区域靠近后车门,方便行动不便的乘客上下车;车内扶手采用不锈钢圆管结构,扶手高度1.85米,横杆上每隔0.3米设置一个吊环拉手,满足不同身高乘客的抓扶需求,扶手的固定点全部连接在内部龙骨的加强点位上,能够承受1000N的垂直拉力,不会出现车辆急刹时扶手脱落的问题。车头区域的结构设计围绕驾驶员视野展开,前挡风玻璃采用大弧度夹胶玻璃,倾斜角度设置为30度,既减少行驶过程中的风阻,也保证驾驶员能够清晰观察到车头前方3米范围内的路面情况,不会出现视觉盲区;前大灯组采用集成式模块化设计,整个灯组通过螺栓固定在车头的安装支架上,出现故障时可以直接整体拆卸更换,不需要拆解整个前脸蒙皮,降低维修时长;后视镜采用双镜片支架结构,大镜片观察车体后方的整体路况,小镜片观察前轮附近的盲区位置,
后视镜支架的安装点设置在车头A柱的加强结构上,车辆行驶过程中不会出现后视镜抖动导致的视野模糊问题。行走机构的设计匹配城市公交频繁启停的工况,前后轮均采用盘式制动结构,制动盘的通风道设计为径向直槽结构,频繁制动时能够快速带走热量,避免制动热衰减;轮胎采用11R22.5规格的公交专用轮胎,轮毂的安装孔位完全匹配常规客车桥的安装参数,后期维保可以直接替换通用配件,不需要定制特殊规格部件;轮拱的内间隙预留了50mm的跳动空间,车辆满载经过颠簸路面、减速带时,轮胎不会与轮拱内衬发生剐蹭。车体涂装的设计也结合了运营辨识度需求,侧面的标识区域预留了足够的平整面,方便粘贴线路编号、运营单位标识,涂装分色的边界全部沿着车体蒙皮的冲压棱线布置,后期补漆时可以沿着棱线粘贴遮蔽纸,降低补漆的施工难度。从建模的结构逻辑来看,所有部件均采用参数化建模方式,每个部件的安装面都预留了标准的螺栓连接点位,相邻部件之间的装配间隙控制在2-3mm,既保证装配时不会出现干涉,也不会因为间隙过大导致雨水、灰尘进入车体内部;车门的运动轨迹、车窗的密封结构、扶手的安装点位都完全参照实际客车的生产工艺搭建,模型的结构拆分完全对应实际生产中的焊装、总装工序,不管是用于公交运营场景的可视化仿真,还是用于客车结构的教学演示,都能直接提取对应的结构部件做进一步的分析调整,不需要重新做结构拆分。
