齿轮联动夹持式多关节机械臂结构

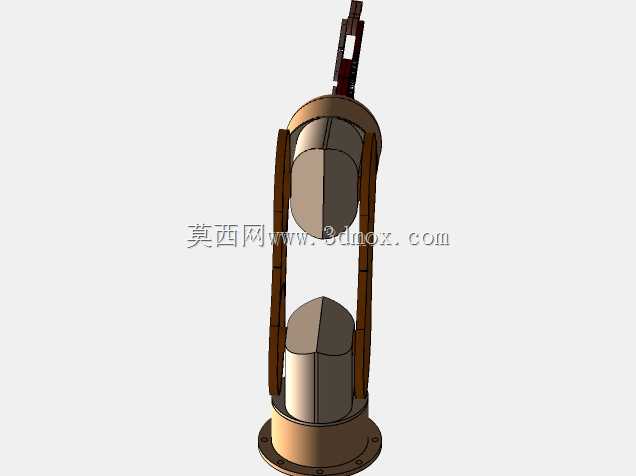

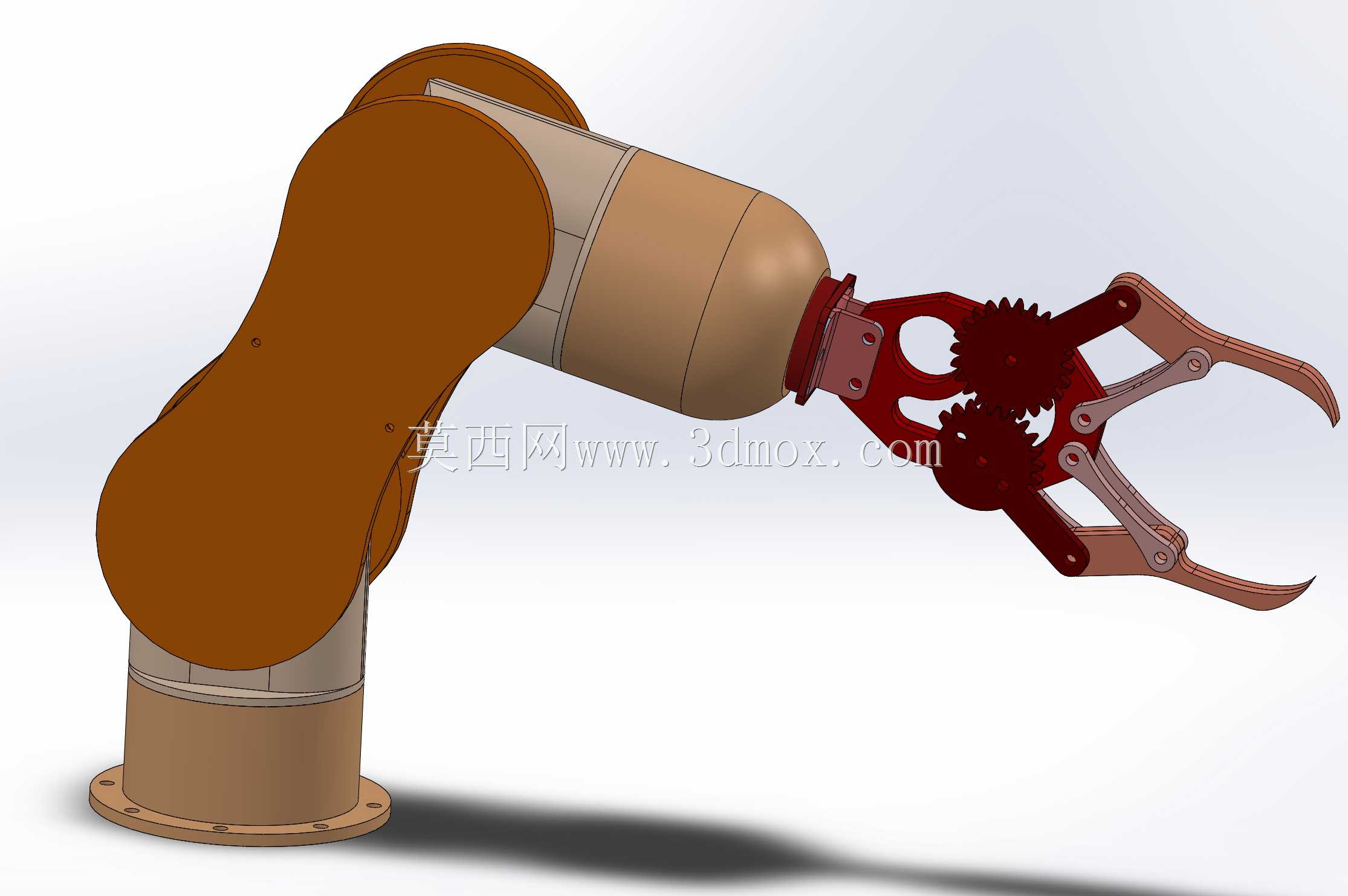

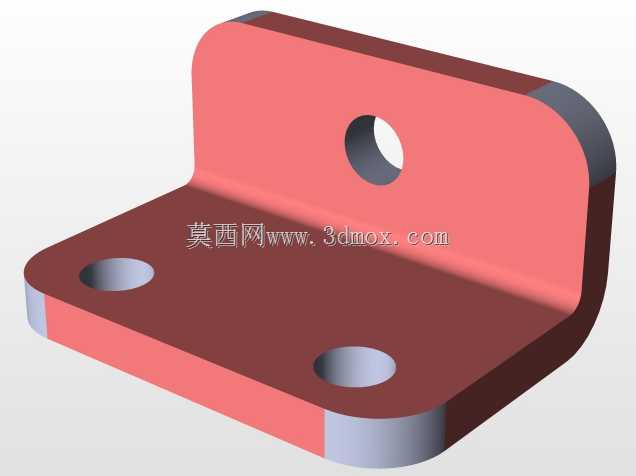

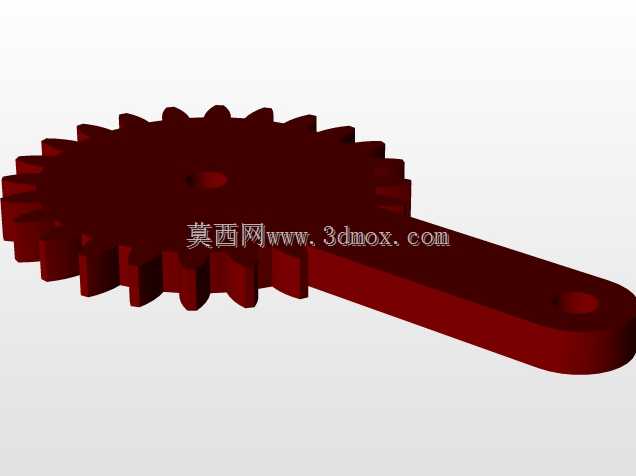

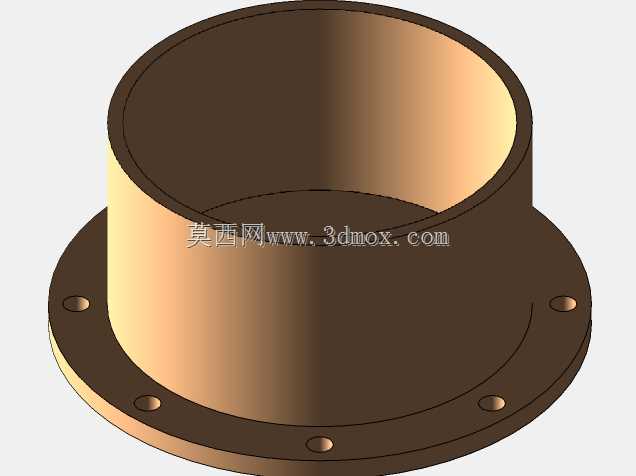

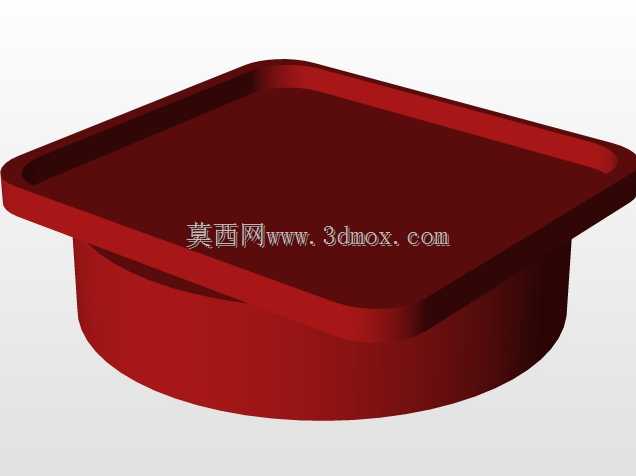

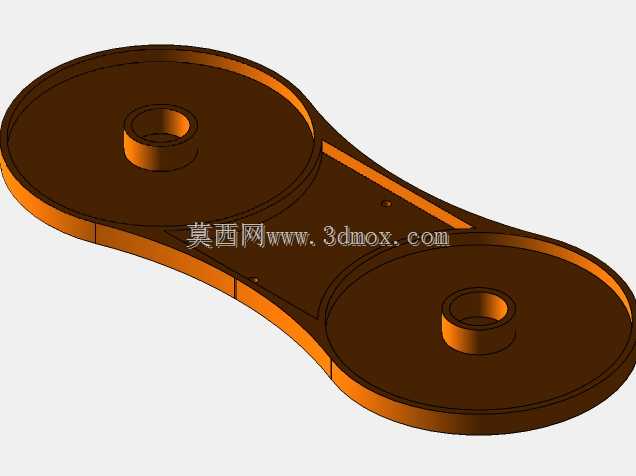

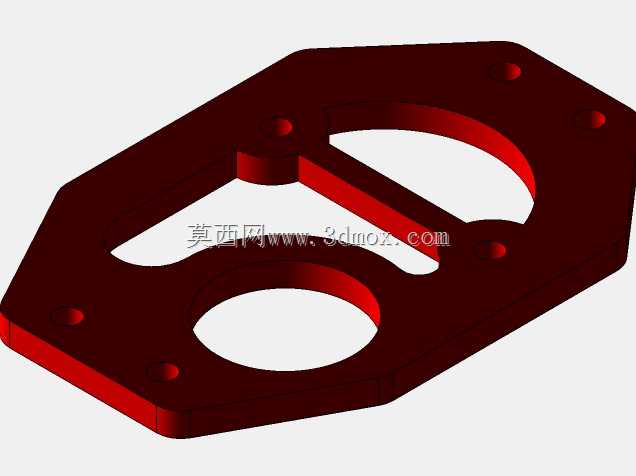

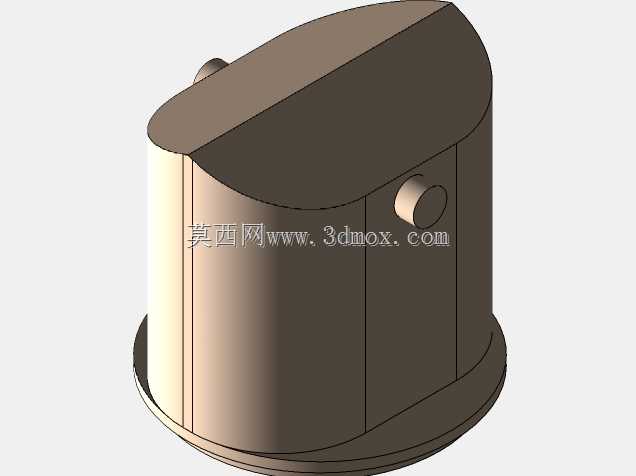

这款多关节机械臂采用底座法兰式安装结构，底部圆形法兰预留均匀分布的螺栓过孔，可直接固定在生产线工位台架、移动AGV搭载平台或者自动化工作站的基准安装面上，安装基准面的平面度要求控制在0.1mm以内，避免底座固定后出现关节轴线偏斜影响重复定位精度。臂身主体采用分段式关节布局，大臂与小臂的衔接处采用回转铰接结构，可实现水平方向360度回转、垂直方向大角度俯仰动作，覆盖以底座为中心、臂展长度为半径的半球形作业空间，适配不同高度、不同水平距离的工位作业需求。末端执行器采用齿轮联动的平行夹爪结构，夹爪开合动作通过主动齿轮带动两侧从动齿轮同步转动，驱动两侧夹指做同步对中运动，相比单轴驱动的单动夹爪，对中精度更高，夹持不同外形工件时不会出现偏载偏移，夹指末端做圆弧过渡处理，既可以夹持规则的方形、圆形工件，也能适配异形结构件的抓取转移需求。从设计逻辑来看，臂身外壳采用曲面流线型结构，一方面可以包覆内部的传动线缆、驱动元件，避免生产环境中的粉尘、切削液飞溅进入关节内部造成元件损坏，另一方面曲面结构没有尖锐棱角，在人机协同作业场景下可以减少碰撞对操作人员造成的伤害。关节处的密封配合面采用阶梯式止口设计，配合密封胶条可以达到常规工业环境的防护等级，满足普通机加工上下料、装配工位、物料分拣场景的使用需求。夹爪部分的齿轮传动副采用小模数直齿圆柱齿轮，传动间隙控制在0.05mm以内，保证夹持动作的响应速度与夹持力控制精度，可根据实际抓取工件的重量调整驱动输出力矩，避免夹持力过大损伤工件表面，或者夹持力不足造成工件脱落。在实际应用场景中，这类机械臂可搭配视觉检测系统完成散乱工件的分拣上料，也可固定在装配工位完成零部件的精准移载装配，还能搭载在专用设备上完成工件的转序搬运，适配3C电子装配、小型五金件加工、轻工产品包装等多个行业的自动化作业需求。臂身的关节走线采用内部中空走线方式，所有动力线缆、信号线缆都从臂身内部空腔穿过，避免外部走线在关节反复转动过程中出现线缆缠绕、磨损断裂的问题，提升设备长期运行的稳定性。夹指部分预留了标准安装孔位，可根据实际作业需求更换不同材质的夹指衬垫，比如夹持易碎工件时更换橡胶衬垫增加摩擦力、保护工件表面，夹持高温工件时更换耐高温隔热衬垫，拓展设备的适用场景。
