头盔头部抗冲击性能测试用跌落试验塔结构

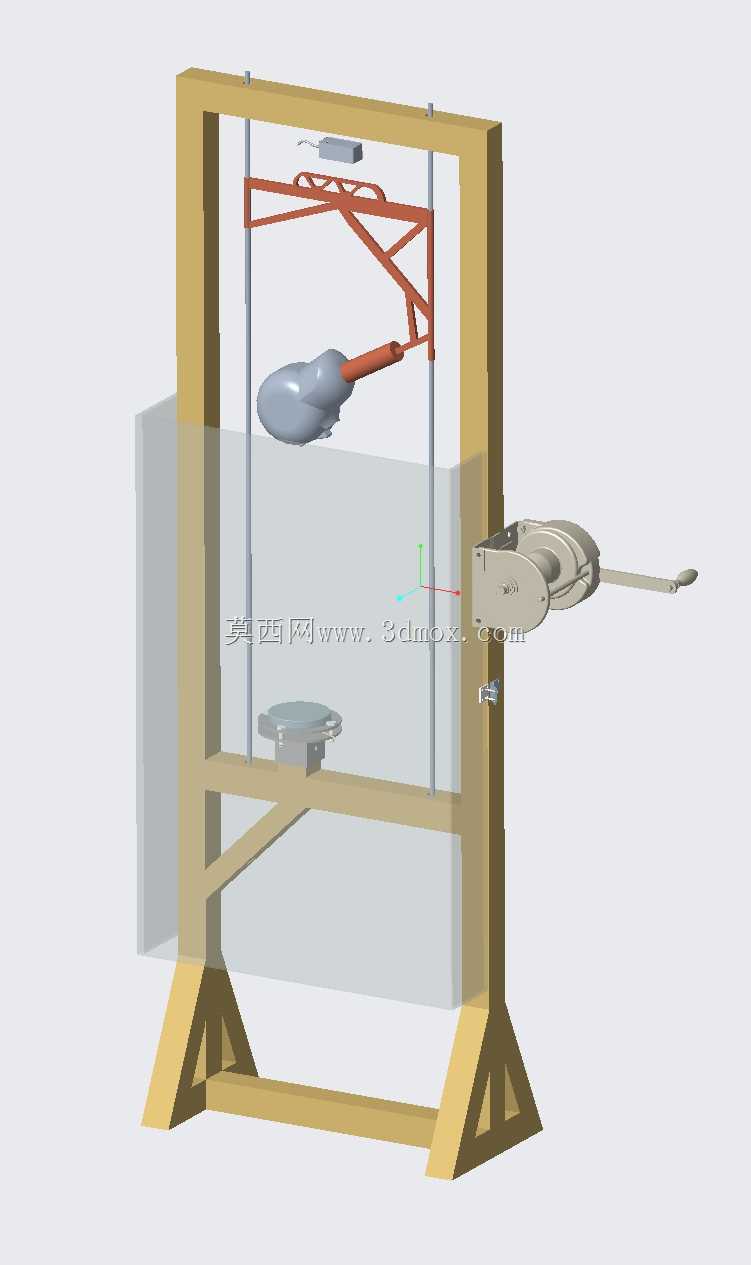

　　在个体防护装备的性能验证环节，头盔、头部防护类产品的抗冲击性能是强制检测项，这类测试对试验装置的导向精度、释放一致性、冲击落点重复性有极高要求，这套跌落试验塔就是针对该类检测场景开发的专用试验承载结构。从结构布局来看，整体采用门式框架作为主体承载，底部设置三角加强型支脚，框架两侧布置竖直导向光轴，用来保证被测试样的跌落轨迹垂直度，避免下落过程出现偏摆导致冲击点偏移，影响测试数据有效性。框架上部设置可调节高度的悬挂释放机构，采用桁架式悬臂结构承载释放组件，既可以根据测试标准要求调整跌落高度，也能保证悬挂点的刚性，避免释放瞬间的结构晃动给试样带来初始扰动。框架中部设置透明防护围挡，一方面可以阻挡冲击过程中可能飞溅的试样碎片，

　　保护试验人员安全，另一方面不会遮挡试验过程的观测视野，方便高速摄像设备捕捉冲击瞬间的形变过程。框架侧部布置手动操作的释放执行机构，通过连杆结构连接上部的悬挂锁止件，操作端设置在框架侧面的安全距离外，试验人员无需进入冲击区域即可完成试样释放操作，降低试验过程的安全风险。底部设置试样安装基座，用来固定模拟头模或者被测试件的承载台，基座位置可通过底部的调节结构微调，保证冲击点完全对准头模的指定测试区域，适配不同标准里的冲击点位要求。设计过程中优先考虑了框架的整体刚性，主体承载型材选用足够截面的方管焊接成型，支脚位置的三角斜撑直接延伸至框架立柱的中下部，将冲击瞬间的反作用力均匀传导至地面安装面，避免框架自身的弹性形变吸收冲击能量，

　　导致测试结果出现偏差。导向轴的安装座设置在框架上下两端的横梁上，装配时保证两根导向轴的平行度公差控制在合理范围，让悬挂滑台可以沿导向轴无卡滞滑动，滑台与试样的连接采用快拆结构，适配不同规格的头盔、头部防护件装夹需求，更换试样的操作无需额外工具，能有效提升批量测试的效率。安装边界方面，整套设备需要固定在水平的混凝土地面上，支脚位置预留膨胀螺栓安装孔，设备后方需要预留至少一米的操作维护空间，侧部操作位置预留足够的人员站位空间，上部需要保证足够的净空高度，满足最大跌落高度的调整需求，避免悬挂机构抬升时与顶部建筑结构产生干涉。不同于通用的跌落试验设备，这套结构专门针对头部防护类产品的测试做了适配，悬挂机构的承载能力完全覆盖头盔、轻型防护头罩的测试重量需求，释放机构采用机械式锁止结构，相比电磁式释放不会出现剩磁吸附导致的释放延迟，能保证试样从指定高度做自由落体运动，冲击初速度完全符合重力加速度的理论计算值。围挡采用透明聚碳酸酯板材，通过螺栓固定在框架内侧的安装槽内，板材厚度满足抗碎片冲击的要求，同时不会产生明显的光学畸变，不会影响外部高速摄像的拍摄精度。底部的基座面板采用加厚钢板加工，表面设置T型槽，方便不同规格的头模夹具、传感器安装座固定，基座下方可根据需求安装冲击力传感器，直接采集冲击过程的力值曲线，配合上部的高度标尺，可直接读取当前的跌落高度参数，无需额外测量。整套结构没有冗余的复杂构件，所有受力路径都做了最短化设计，

　　从释放点到冲击基座的力传导路径直接，框架的固有频率避开冲击过程的频率区间，避免测试过程中出现结构共振影响传感器采集的数据准确性。在实际使用场景中，这类试验塔主要用在劳保用品检测实验室、头盔生产企业的质检环节，可完成安全帽、运动头盔、摩托车头盔等产品的跌落冲击测试，验证产品在受到高处坠落撞击时的防护性能，判断产品是否能有效吸收冲击能量，避免佩戴者头部受到过大冲击力伤害。结构设计时也考虑了不同测试标准的适配性，上部悬挂机构的高度调节范围覆盖了常见测试标准要求的跌落高度区间，滑台上的装夹接口可适配不同规格的试样夹具，无需对主体框架做改动即可完成不同标准的测试切换。框架表面做了防锈喷涂处理，适合实验室环境长期使用，所有运动部件都预留了润滑注油点，日常维护只需定期给导向轴、释放连杆的铰接点加注润滑脂即可，没有复杂的维护需求。
