小型手动起重吊机结构设计模型

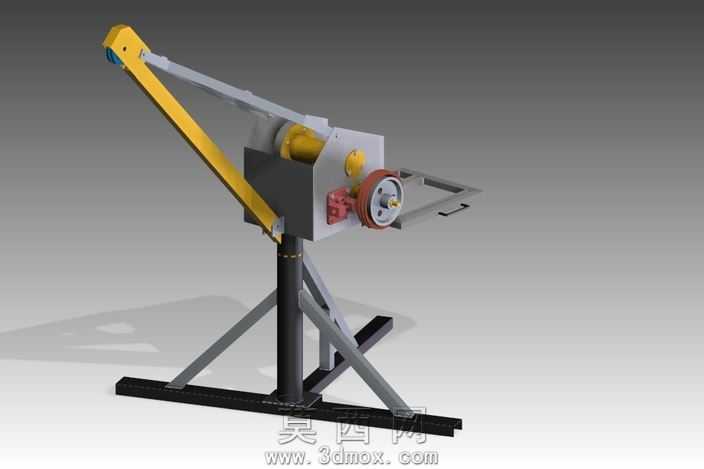

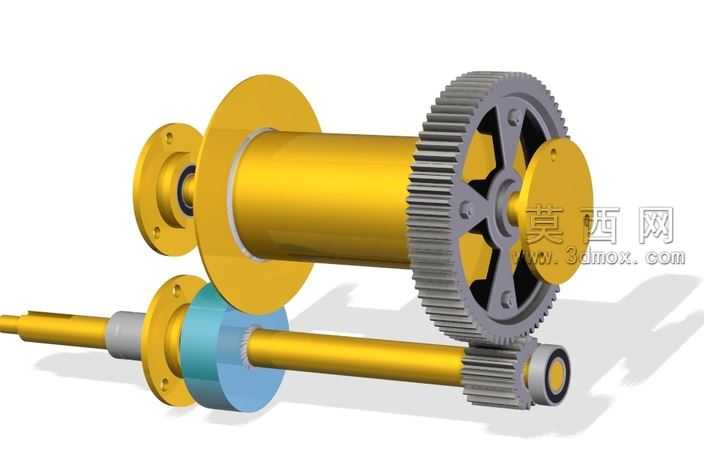

本模型为小型手动起重吊机的三维设计成果，整体采用Solid Edge完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对每一处零部件的配合关系都做了精准约束，确保整体结构的运动干涉校验完全通过。模型的底座采用十字型焊接钢结构设计，建模时对型材的截面尺寸、焊接坡口的细节都做了还原，搭配斜向支撑筋结构，从力学层面保障了设备作业时的整体稳定性，避免吊重过程中出现侧翻风险。立柱部分采用中空圆管型材设计，在保证结构强度的前提下尽可能降低设备自重，方便用户根据使用场景进行移位搬运。吊臂部分采用折臂式结构设计，主臂与副臂通过铰接销轴连接，建模时还原了铰接处的轴套、润滑孔等细节结构，黄色涂装的主臂搭配银灰色的副臂，在渲染阶段分别赋予了金属漆面和磨砂金属材质，通过调整材质的粗糙度、金属度参数，还原了真实工业设备的漆面质感与金属结构的哑光质感。驱动部分集成了手动绞盘、减速齿轮组与制动结构，建模时对齿轮的齿形参数、绞盘的绕绳槽、制动块的摩擦面都做了精细化还原，红色的减速箱外壳、带槽的绞盘轮分别赋予了铸铁材质与橡胶摩擦材质，渲染时通过打光突出了齿轮啮合处的结构细节，直观展示了设备的动力传递路径。前端的吊具挂点预留了标准吊钩安装接口，可适配不同规格的起重吊具。整体设计思路围绕小型场景的起重需求展开，在保证额定吊重能力的前提下尽可能压缩设备体积，适用于车间小件转运、仓库货物装卸、小型设备维修吊装等场景，模型的所有零部件都可单独导出用于工程图生成，结构设计充分考虑了加工工艺性，大部分结构件可通过常规的型材切割、焊接、机加工工序完成制作，制动结构的设计可在吊重过程中实现任意位置锁止，保障作业过程的安全性，渲染阶段采用了工业灰的渐变背景，通过三点布光突出设备的结构层次，将底座的稳重感、吊臂的延伸感、驱动部分的精密感都做了充分呈现。
