PMS135-24型皮带输送起重一体机三维设计

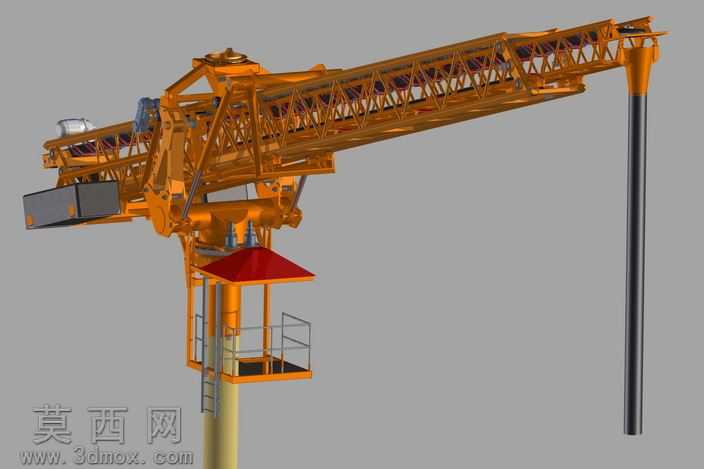

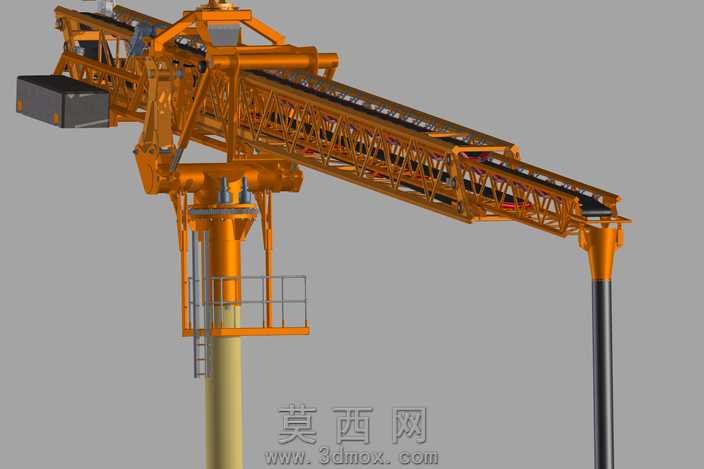

本作品为PMS135-24型皮带输送起重一体化设备的三维建模成果，建模过程中严格遵循工业设备设计规范，对设备的整体结构与各功能模块进行了1:1比例的精准还原。建模阶段首先完成主体桁架结构的搭建，采用参数化建模方式构建桁架的弦杆、腹杆体系，对每一处焊接节点、连接耳板都做了精细化建模，确保结构受力逻辑与实际工程设备完全一致，桁架的分段拼接位置、螺栓连接孔位都按照真实装配要求预留，还原了现场组装的工艺特征。设备的起重作业臂部分采用渐变截面设计，建模时对臂架的桁架网格密度做了优化处理，既保证了结构外观的还原度，也兼顾了模型的运行流畅度，臂架端部的滑轮组、起升绳导向结构都做了独立建模，滑轮的轮槽尺寸、轴承安装位都符合行业标准参数。操作室部分还原了防护栏杆、爬梯、遮阳顶棚的细节，爬梯的踏步间距、护栏高度都按照安全规范设置，操作室的围护结构做了半透明材质处理，可直观呈现内部的操作空间布局。皮带输送模块的建模重点还原了输送带的张紧结构、托辊组排布、驱动滚筒的装配关系，托辊的间距、滚筒的直径参数都匹配设备的输送能力要求，输送带采用柔性材质模拟，呈现出自然的下垂形态。材质渲染阶段，主体钢结构采用橙黄色工业防锈漆材质，调整了金属漆面的反光度与粗糙度参数，还原户外工程设备的漆面质感；爬梯、操作平台的防滑踏板采用纹理化金属材质，增强细节真实感；臂架端部的立柱采用深色金属材质，区分不同功能部件的材质差异；输送带采用黑色橡胶材质，调整了漫反射参数模拟橡胶的哑光质感。设计思路上，该模型整合了物料输送与起重吊装的双重功能，建模时重点梳理了两个功能模块的空间布局关系，确保作业范围无干涉，各部件的运动自由度预留合理，可用于后续的作业工况模拟、结构受力分析以及设备展示演示，能够为同类复合型工程设备的设计优化提供直观的三维参考依据。
