带防护栏剪叉式液压升降作业平台

　　在车间物料周转、仓储高位取放货、轻型设备安装检修这类需要短距离垂直举升的场景里，剪叉式升降结构的应用占比一直很高，这次建模的带防护栏剪叉升降平台，就是针对室内固定工位的举升需求做的结构设计。不同于移动式升降作业车，这款平台预设为固定点位安装，底部框架预留了与地面预埋钢板焊接固定的安装位，不需要额外配置行走轮与支腿结构，整体结构重心更低，举升过程的抗偏载能力更强。

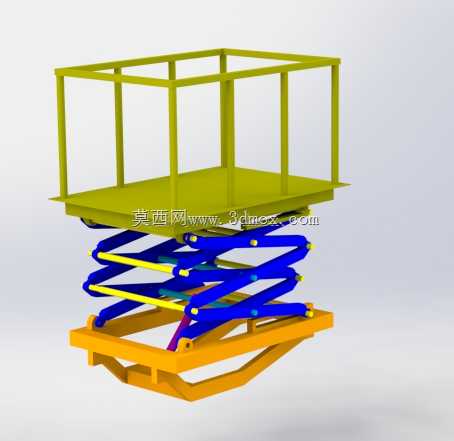

　　从结构布局来看，平台最上方是带四周防护栏的作业台面，防护栏采用方管焊接成框架结构，栏板高度符合常规高空作业的防护要求，相邻立柱之间的横杆间距控制在安全范围内，避免作业人员或物料从侧面滑落，台面采用花纹钢板铺设，表面的防滑纹路能增大摩擦力，放置工件或者人员站立时不易打滑。台面下方直接连接剪叉臂组的上端铰接点，剪叉臂采用多层交叉铰接的结构，每一组剪叉臂都通过销轴实现转动连接，铰接点处都配置了自润滑轴套，减少反复举升过程中的磨损，延长结构使用寿命。剪叉臂之间设置了液压驱动油缸，油缸的两端分别铰接在上下两层剪叉臂的对应点位，油缸伸出时推动剪叉臂交叉角度变大，带动平台平稳上升，油缸回缩时剪叉臂收拢，平台下降至最低位置，剪叉臂的中间层还设置了同步拉杆，保证左右两侧剪叉臂的动作完全同步，避免上升过程中出现台面倾斜的问题。

　　底部的承载框架采用型钢焊接成型，框架内部预留了液压站的安装空间，液压管路沿着剪叉臂的内侧排布，管路外侧设置了防护拖链，避免举升过程中管路被挤压或者磨损。设计过程中对剪叉臂的受力做了针对性校核，每一层剪叉臂的板材厚度都根据额定载荷下的弯矩、剪力计算结果选定，铰接销轴的直径也经过剪切强度验算，保证在额定载荷下举升时，结构不会出现塑性变形。安装边界方面，这款升降平台的最低收拢高度较低，适合在层高有限的车间内安装，最大举升高度覆盖常规的2-4米作业区间，台面尺寸可以根据实际工位的需求调整，四周的防护栏也可以根据使用场景选择是否加装开门结构，方便物料的上下搬运。

　　实际使用时，这款平台可以承担工位间的物料垂直转运，比如将地面的工件举升到装配线的对应高度，也可以作为检修作业的站立平台，供维修人员对车间内的高位设备进行维护作业。不同于导轨式升降平台，剪叉结构的平台不需要在墙面或者立柱上安装导向轨道，对安装场地的土建要求更低，只要地面平整度满足要求，完成底部框架的固定之后，接通液压站的电源就可以投入使用。结构上没有外露的传动部件，日常维护只需要定期检查铰接点的润滑情况、液压油的液位以及油缸的密封件状态，维护成本较低。建模过程中对每一个铰接点的配合间隙都做了还原，剪叉臂的运动轨迹完全符合实际运动逻辑，液压油缸的行程与平台的举升高度做了匹配，不会出现油缸行程到极限时剪叉臂还未完全收拢或者伸开的情况，平台的四周还预留了安全限位开关的安装位，上升到最大高度时会触发限位，切断液压站的供油，避免超行程举升带来的结构损坏风险。
